Windleitblech Boiler-Kamin

[Maorg]

Ciril, du bist der Beste, schönen Urlaub noch!
Gruß Marc

Gesendet von meinem Archos 50b Platinum mit Tapatalk

[Martin]

Ich wusste garnicht, dass das so ein Spezialteil ist. Wozu ist das genau? Ich habs dran aber ich dachte, das ist nur um Kodenswasser abzuleiten.
Ich könnte hier eine beliebig große Auflage lasern lassen, Preis müsste ich erfragen.

[admin]

... das Blech wird für den Betrieb des Warmwasserboilers während der Fahrt benötigt. Ohne das Blech sorgt der Unterdruck beim Fahren, dass die Flamme ausgeht. Durch das Abweiseblech wird der Luftstrom umgelenkt und der Boiler läuft durch.

[Martin]

Danke, durch die verschiedenen Verwechselungen in diesem Thread wusste ich nicht mehr, was nun richtig ist

[Ciril]

Hallo Marc,

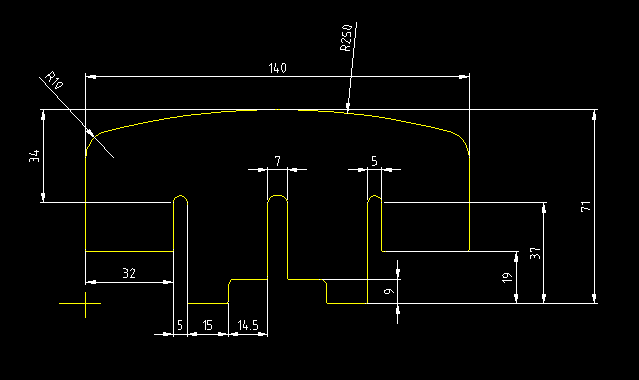

Dabei die versprochene Zeichnung.
Am Boiler muß jedoch auch die Feder montiert sein.

Grüße - Ciril

[Maorg]

Hey Ciril,
Vielen Dank, echt der Hammer, danke für die Mühe.
Hast du es auf der Koordinatenmessmaschine vermessen?
Eine Feder habe ich am Kamin, soweit ich weiß!
Herzliche Grüße
Marc

Gesendet von meinem Archos 50b Platinum mit Tapatalk

[scandi]

Hallo und guten Tag,

das Windleitblech hat in der Originalausführung links und rechts einen sehr engen Abstand zur Farblackierung.

Zusätzlich wäre es bei der Anfertigung sachdienlicher die zwei Eckkanten (siehe Pfeile) abzurunden, denn auf diese Weise entstehen bei der Verwendung des Windleitblechs keine Lackschäden!

Freundliche Grüße

[der-den-hebel-nie-zieht]

Leitblech James Cook Boiler.jpg (57.43 KiB) 5225 mal betrachtet

Hi Ciril

nochmals vielen Dank für die Zeichnung !!
Ich habe mir das in unserer Werkstatt als CNC Zeichnung programmieren lassen und die haben mir das dann gefräst, bin total happy !

Schönen Gruß
Frank

[Jan M]

Hi all!

Please excuse me writing in English. I purchased a 2004 James Cook last year and would like to make a wind deflector as discussed in this thread. Unfortunatly the attached drawings are no longer available - I would be very happy if someone could upload the files again!

Best regards,
Jan

[Adrianlle]

I already have the wind deflector but I am not sure how to fit it!! So I have never used it for fear of it falling off and losing it. I THINK it must engage under the 2 springs on the boiler exhaust. Could someone help me please with an explanation or better still with a photograph? Thanks. Adrian.

[ooznak]

Hi
Could you upload some photos and measurements?

Thankyou!

[Netsrac]

Hi Adrian,

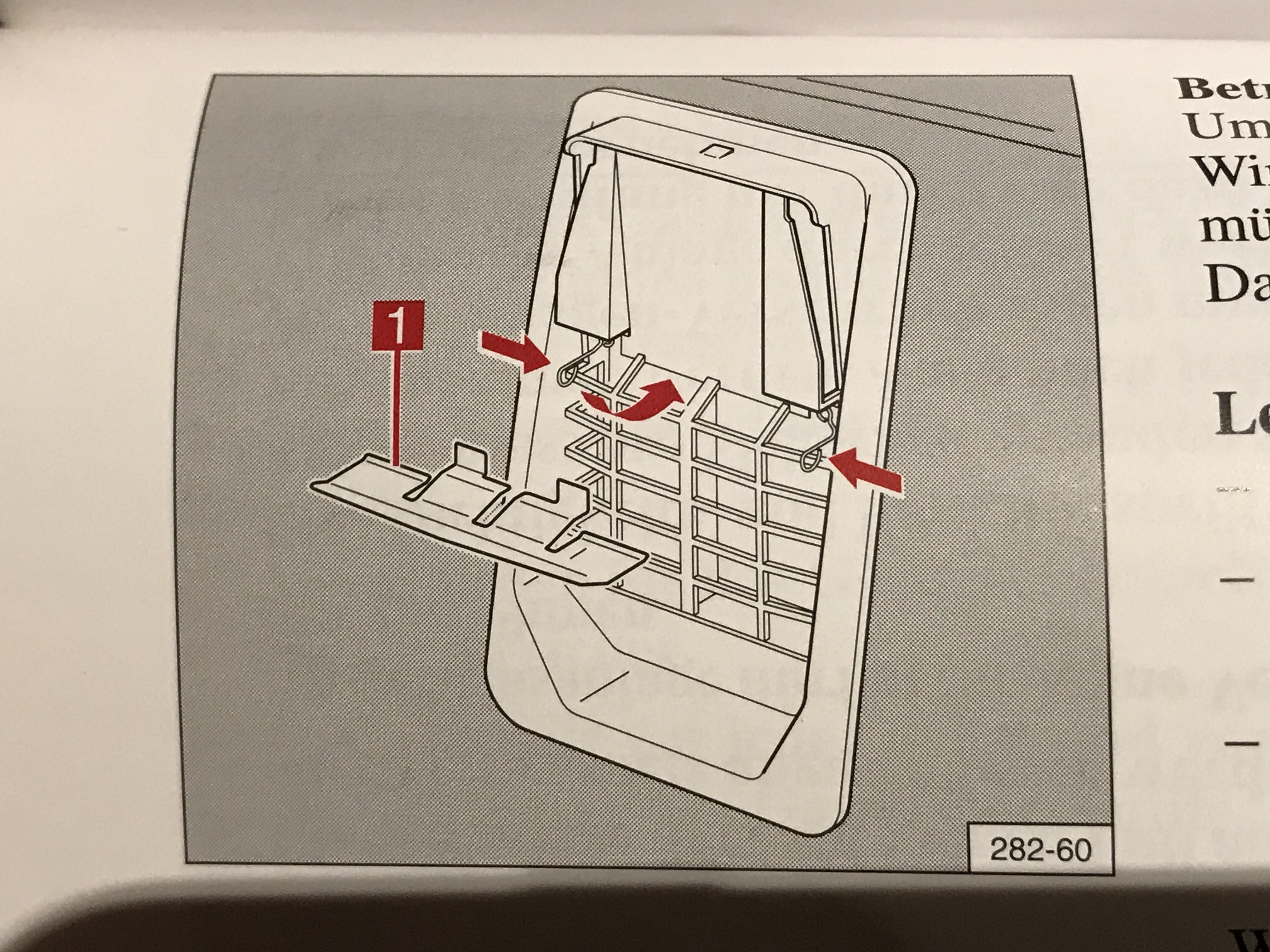

my manual says, the springs hold the deflector down and safe it after pushing the vertical pins above the lattice behind the upper cover.
I try to attach a photo ...

Best regards, Carsten

[Adrianlle]

Thanks Carsten. That’s exactly what I needed. Kind Regards. Adrian

[Kasimir]

Hallo Marc,

Dabei die versprochene Zeichnung.
Am Boiler muß jedoch auch die Feder montiert sein.

Grüße - Ciril

Leitblech James Cook Boiler.jpg

Hi Ciril

nochmals vielen Dank für die Zeichnung !!
Ich habe mir das in unserer Werkstatt als CNC Zeichnung programmieren lassen und die haben mir das dann gefräst, bin total happy !

Schönen Gruß
Frank

Hi Ciril und Frank,

hat einer von euch die Bemaßung des Leitblechs zufällig noch?
Die Bilder haben sich hier ja leider in Luft aufgelöst...

Beste Grüße
Kasimir

[der-den-hebel-nie-zieht]

Hallo Marc,

Dabei die versprochene Zeichnung.
Am Boiler muß jedoch auch die Feder montiert sein.

Grüße - Ciril

Leitblech James Cook Boiler.jpg

Hi Ciril

nochmals vielen Dank für die Zeichnung !!
Ich habe mir das in unserer Werkstatt als CNC Zeichnung programmieren lassen und die haben mir das dann gefräst, bin total happy !

Schönen Gruß
Frank

Hi Ciril und Frank,

hat einer von euch die Bemaßung des Leitblechs zufällig noch?
Die Bilder haben sich hier ja leider in Luft aufgelöst...

Beste Grüße
Kasimir
