Gimmicks aus dem 3d Drucker

Beitrag von bodinski » 11.06.2020 16:39

Hallo liebe JC-Freunde
ich habe kleine Tools (Gimmicks) mit meinem 3d Drucker entworfen, die vielleicht für den Einen oder Anderen nützlich sein könnten. Als 3d-Programm nutze ich Autodesk Fusion 360 (für privaten Gebrauch kostenlos) und zum Slicen Cura (kostenlos) oder Simplify (ca. 180,-EUR). Als Filament nehme ich hauptsächlich PLA, manchmal aber auch PETG (für stark beanspruchte Teile). Alle Module werden nur geklickt. Da ich selber einen T1N fahre, sind natürlich die meisten Teile für dieses Model entworfen worden, aber mit kleinen Änderungen passen sie auch in andere Modelle (z.B. T1 – dafür sind schon Teile abgeändert worden) und sonstige Wohnmobile (weshalb ich mich auch entschlossen habe, „Modellübergreifend“ ein neues Thema einzurichten). Da sehr viele meiner Teile an der Reling (Bad und Wohnraum) befestigt werden, würde ich mich freuen, wenn mir jemand Profil-Zeichnungen mit Maßangaben von anderen Modellen (z.B. NCV3 oder Sven Hedin) per PN zu Verfügung stellen könnte. Die STL-Dateien (3d Basisdaten) werden von mir, hier jedem zugänglich, kostenlos zur Verfügung gestellt. Solltet ihr keine Möglichkeit haben die Teile zu drucken, gibt’s hier im Forum einige, die diese Aufträge gerne für euch übernehmen werden (z.B. woodz, dieser hat schon sehr viel für Mitglieder gedruckt und ich denke, alle waren mit seiner Leistung zufrieden).
So jetzt hier erst noch einmal die Teile, die schon veröffentlicht worden sind mit den dazu gehörenden STL Dateien.
Dateianhänge
JC Clicksystem Rollenhalter rechts kl.stl
Rollenhalter für Wischtücher (rechte Seite)
(60.14 KiB) 12-mal heruntergeladen
JC Clicksystem Rollenhalter links kl.stl
Rollenhalter für Wischtücher (linke Seite)
(60.14 KiB) 5-mal heruntergeladen
JC1 Haken.stl
Clickhaken (T1)
(50.28 KiB) 8-mal heruntergeladen
JC Clicksystem Haken.stl
Clickhaken (T1N)
(39.24 KiB) 8-mal heruntergeladen
Clickhaken (T1) - Konstruktionszeichnung
Clickhaken (T1) - Konstruktionszeichnung
k-JC T1 ClickHaken.jpg (72.29 KiB) 829 mal betrachtet

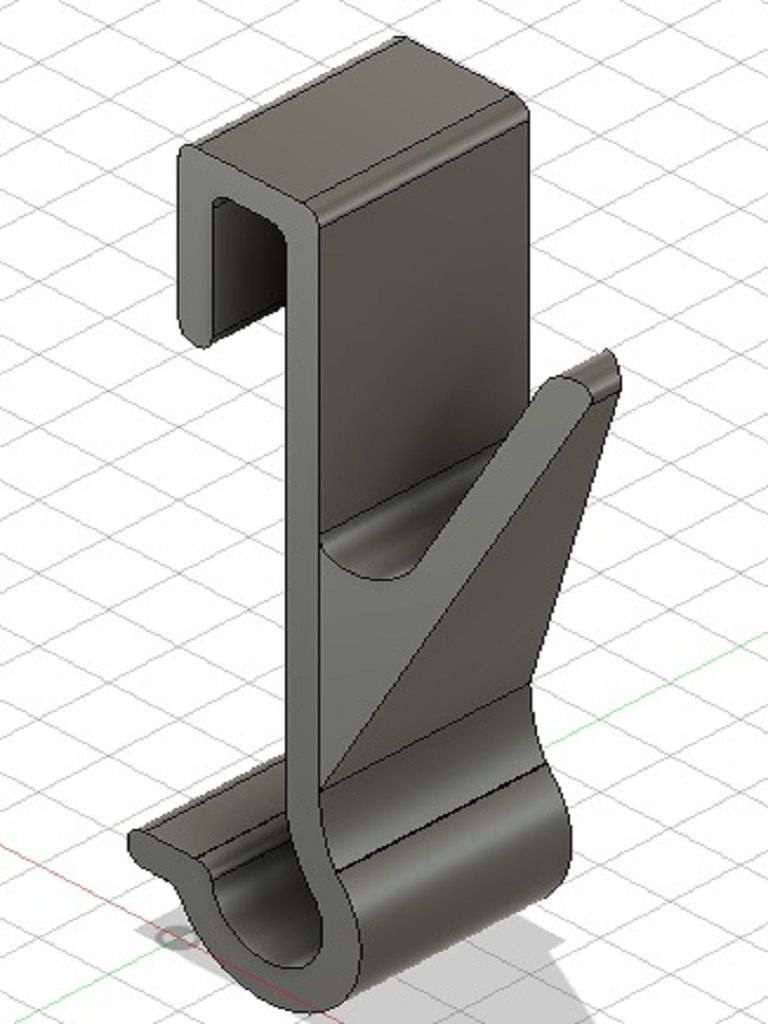

Clickhaken (T1N)
Clickhaken (T1N)

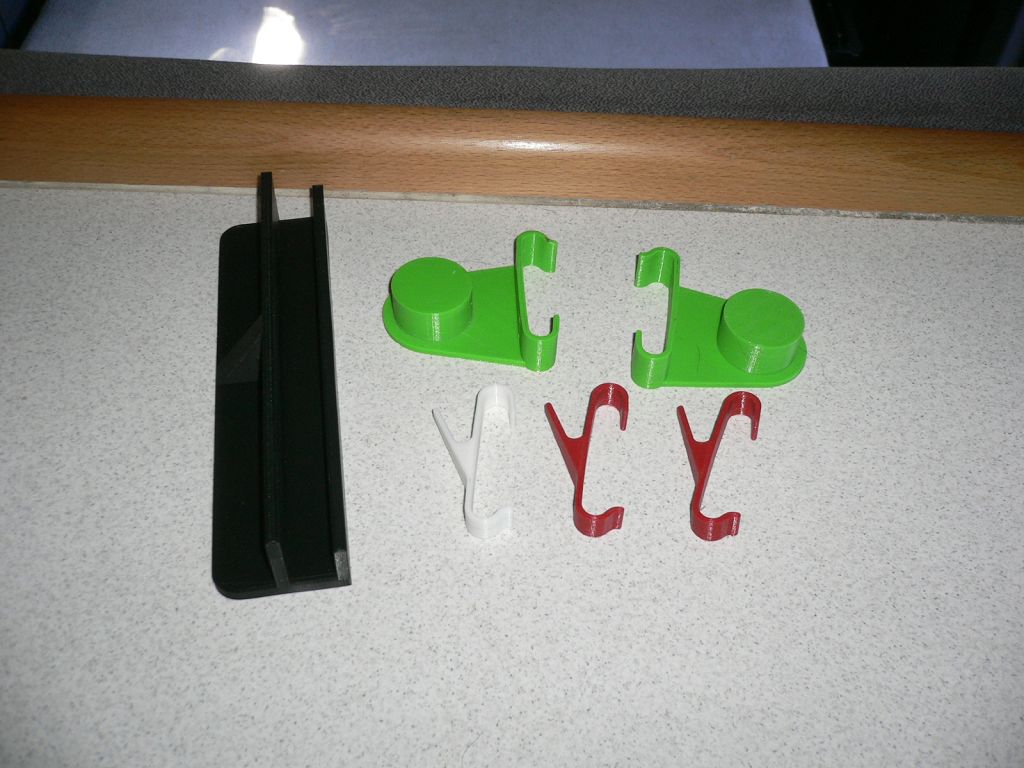

Wischtuchhalter (grün)<br />Küchenrolle- Toilettenpapierhalter (schwarz)
Wischtuchhalter (grün)
Küchenrolle- Toilettenpapierhalter (schwarz)

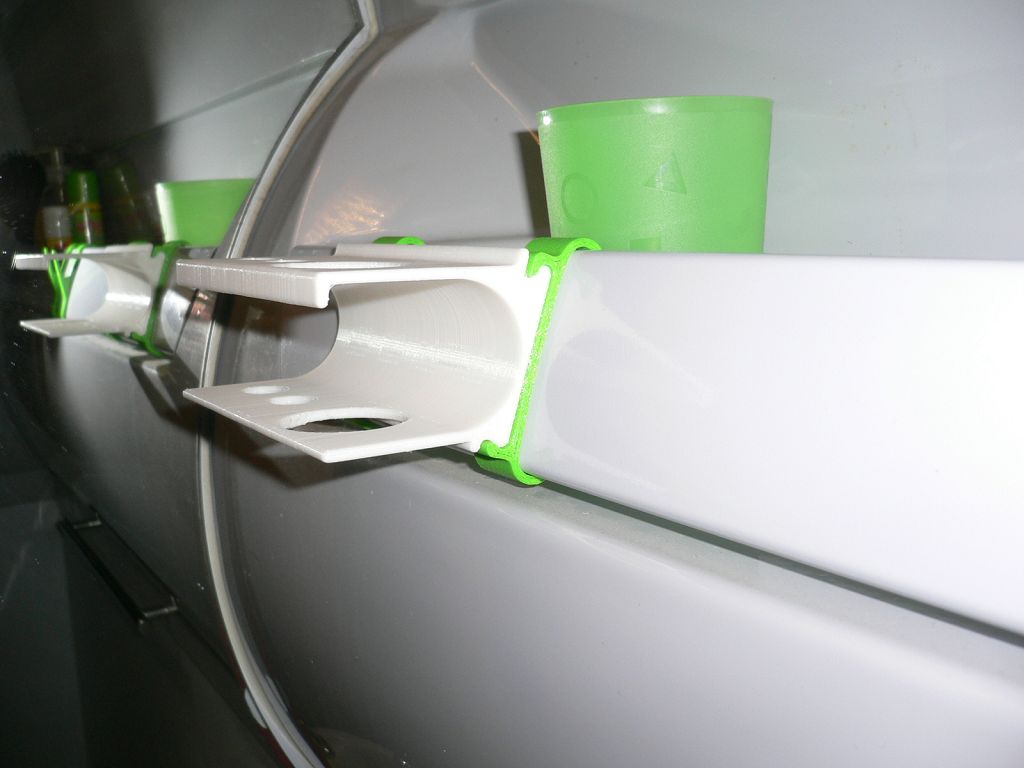

Wischtuchhalter montiert
Wischtuchhalter montiert

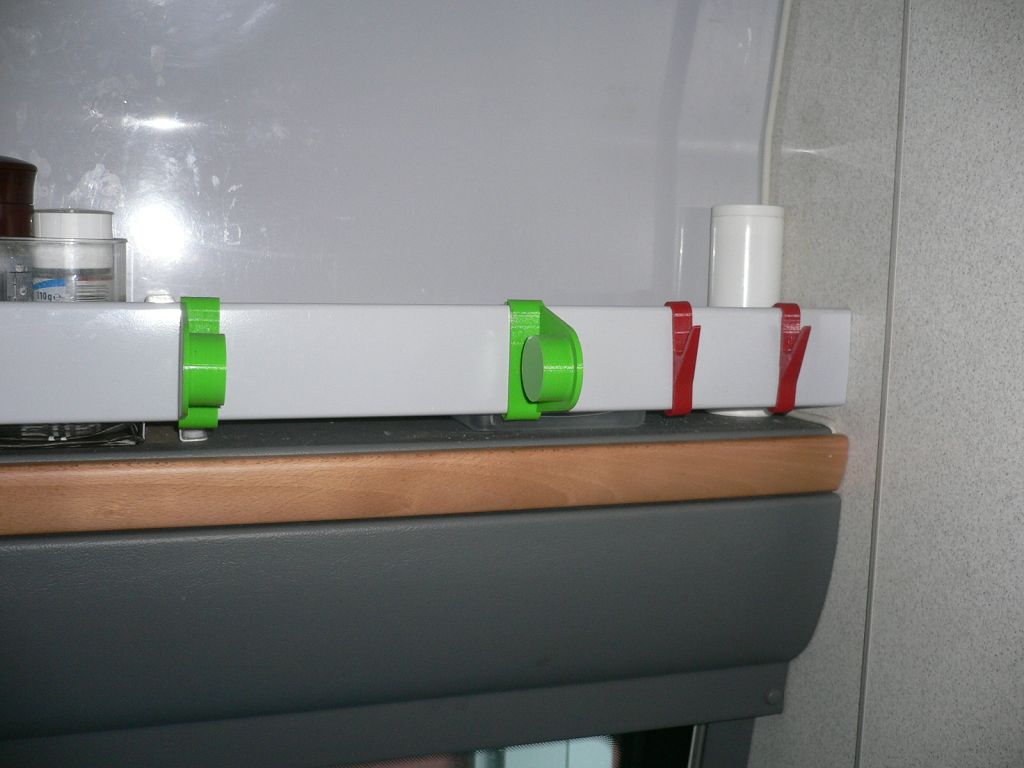

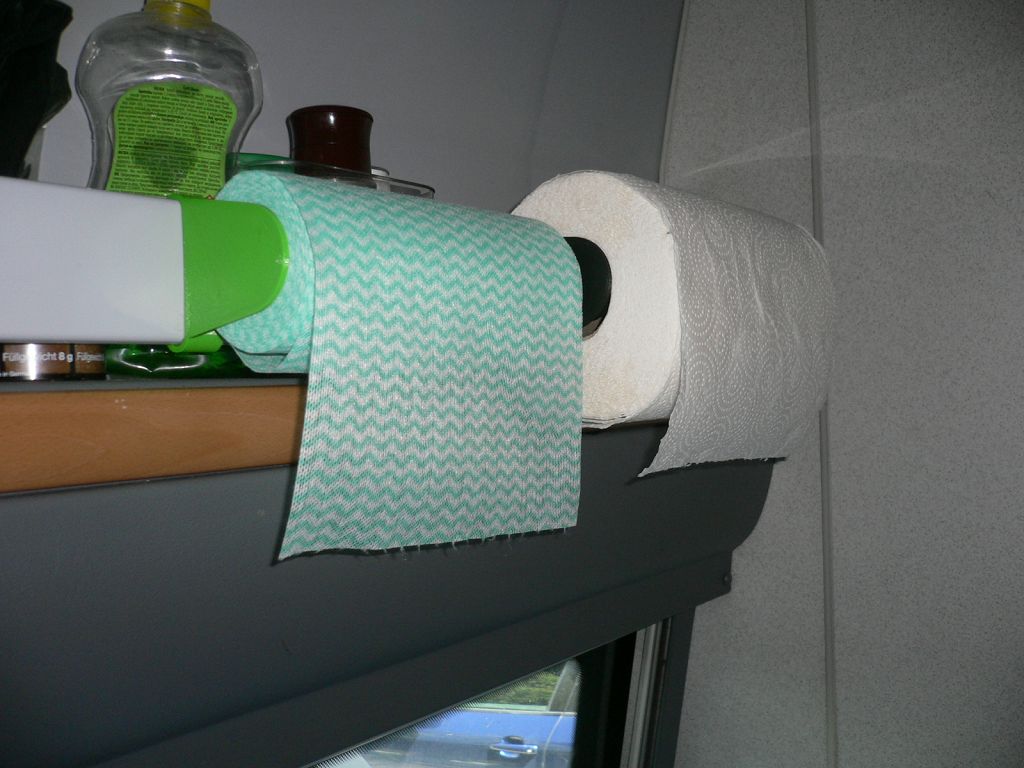

Wischtuch- und Küchenrollenhalter
Wischtuch- und Küchenrollenhalter

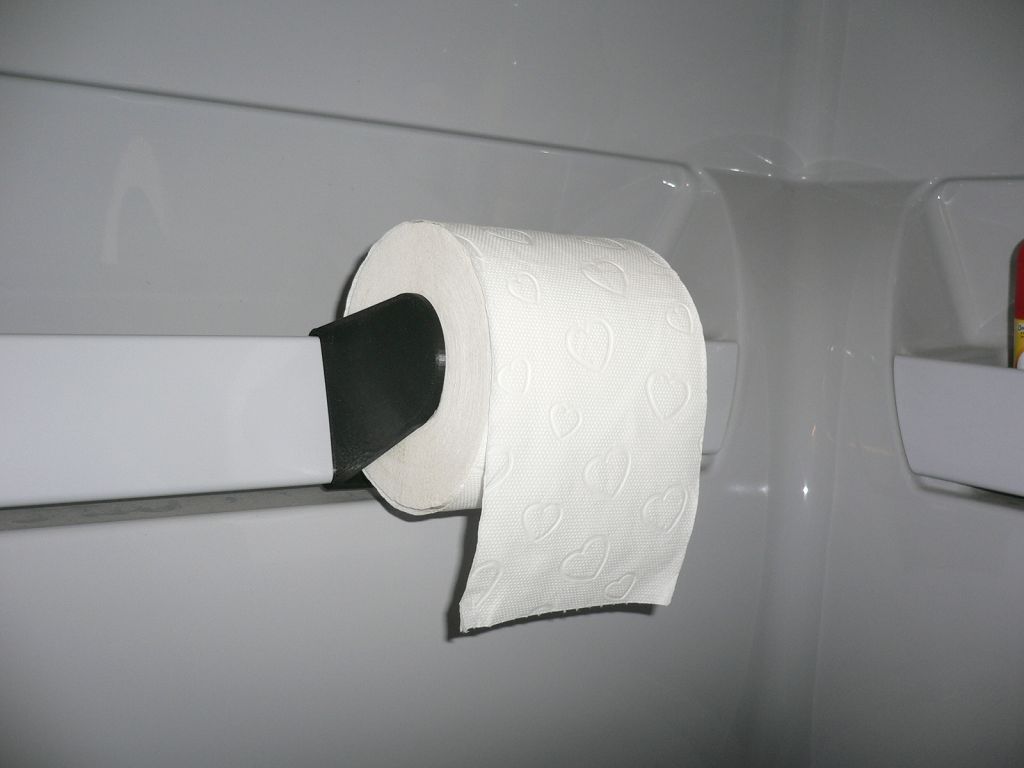

Toilettenpapierhalter
Toilettenpapierhalter
Zuletzt geändert von bodinski am 14.06.2020 06:12, insgesamt 1-mal geändert.
Lieber Hockenheim als Altersheim

Benutzeravatar
bodinski
Beiträge: 27
Registriert: 22.07.2018 06:25

Re: Gimmicks aus dem 3d Drucker

Beitrag von bodinski » 11.06.2020 18:26

So, jetzt erstmal zu den Neuerungen: ich habe 3 Halter gezeichnet (zum klicken, zum kleben und zum Schrauben - dadurch passen sie auch für andere Mobile), in welche dann die verschiedenen Module eingeklickt werden (zum Kleben nehme ich rückstandslos entfernbare Powerstrips - gibts von TESA, 3M und anderen). Die Halter haben standardmäßig eine Breite von 20mm und können bis 240mm gefertigt werden. Sollten Module größere Halterbreiten benötigen, werden sie jeweils mit den Modulen bereitgestellt. Auf den Bildern könnt ihr sehen, wie das System funktioniert. Noch ein Wort zu den ClickModulHaltern, diese werden mit der großen U-Seite oben in die Reling eingehängt, mit einem Finger vorsichtig nach unten gedrückt und dann das kleinere untere U mit Gefühl über die Unterkante der Reling gestülpt bis der Halter einrastet. Die Halter können vor Montage auch kurz in heißes Wasser gelegt werden, dadurch werden sie noch flexibler.
Die einzelnen Module werden dann oben in die Aussparung eingeschoben und unten reingedrückt
Dateianhänge

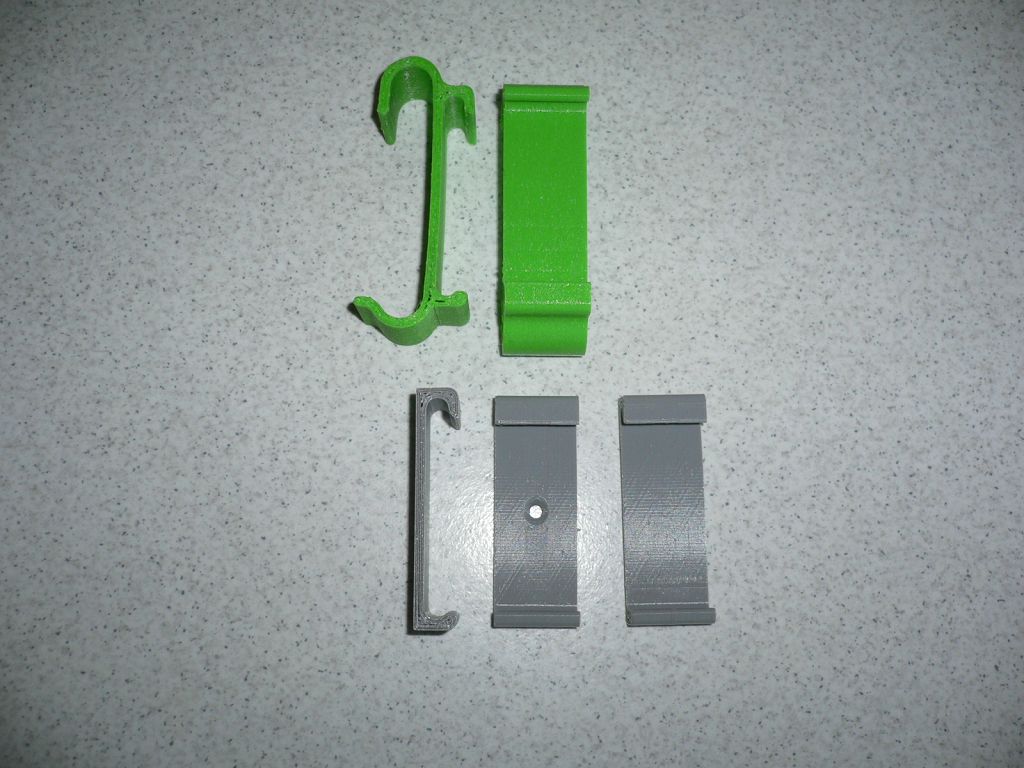

Haltemodule zum clicken, kleben und schrauben
Haltemodule zum clicken, kleben und schrauben
JC Clicksystem Rollenhalter rechts gr.stl
Rollenhalter rechts (Küchenrolle und Toilettenpapier)
(54.67 KiB) 7-mal heruntergeladen
JC Clicksystem Rollenhalter links gr.stl
Rollenhalter links (Küchenrolle und Toilettenpapier)
(54.67 KiB) 5-mal heruntergeladen
Lieber Hockenheim als Altersheim

Benutzeravatar
bodinski
Beiträge: 27
Registriert: 22.07.2018 06:25

Re: Gimmicks aus dem 3d Drucker

Beitrag von bodinski » 11.06.2020 18:38

…und hier das 1. Modul,
ein Zahnputzzeug-Halter für Dr. Best Classic Zahnbürsten und Zahnpasta (XXL) von Blend-a-med, Oral-B und Parodontax.
Viel Spass beim Drucken – nächste Woche, nächstes Modul
Dateianhänge
JC Zahnputzhalter.stl
Modul Zahnputzzeughalter
(223.71 KiB) 10-mal heruntergeladen

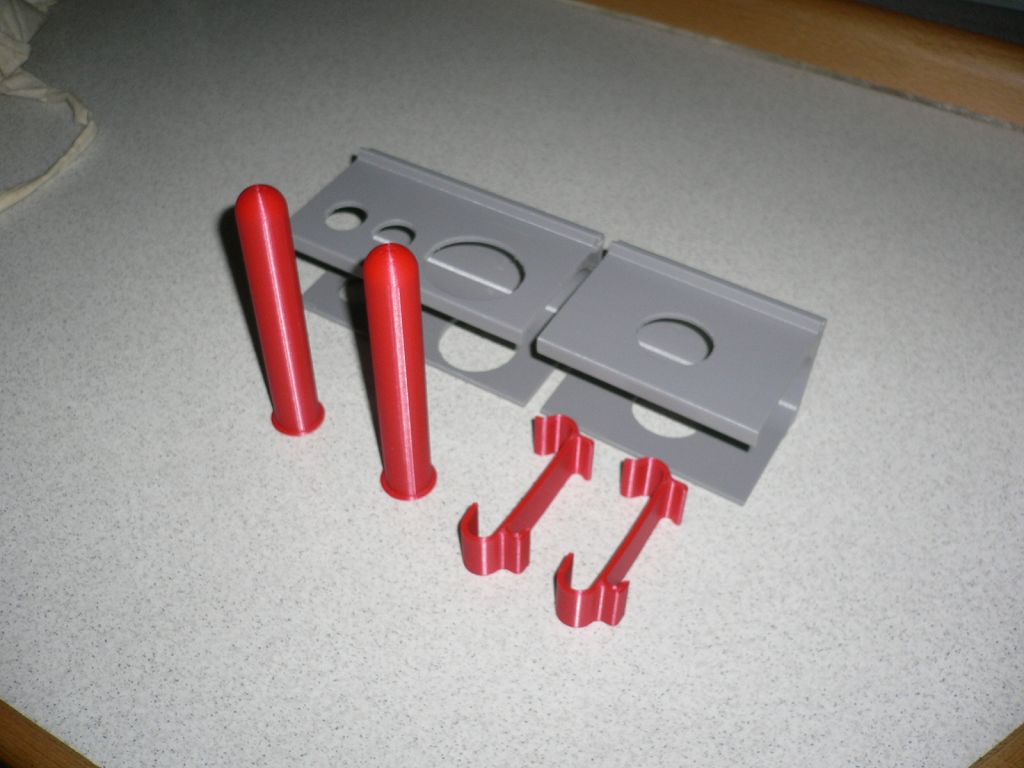

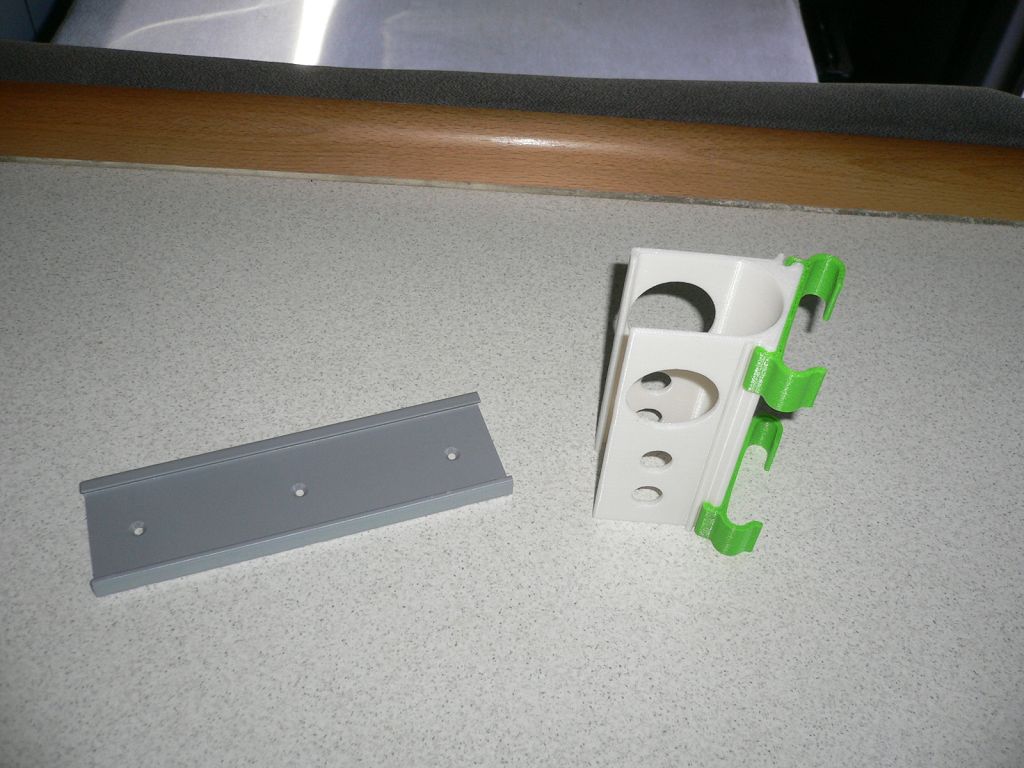

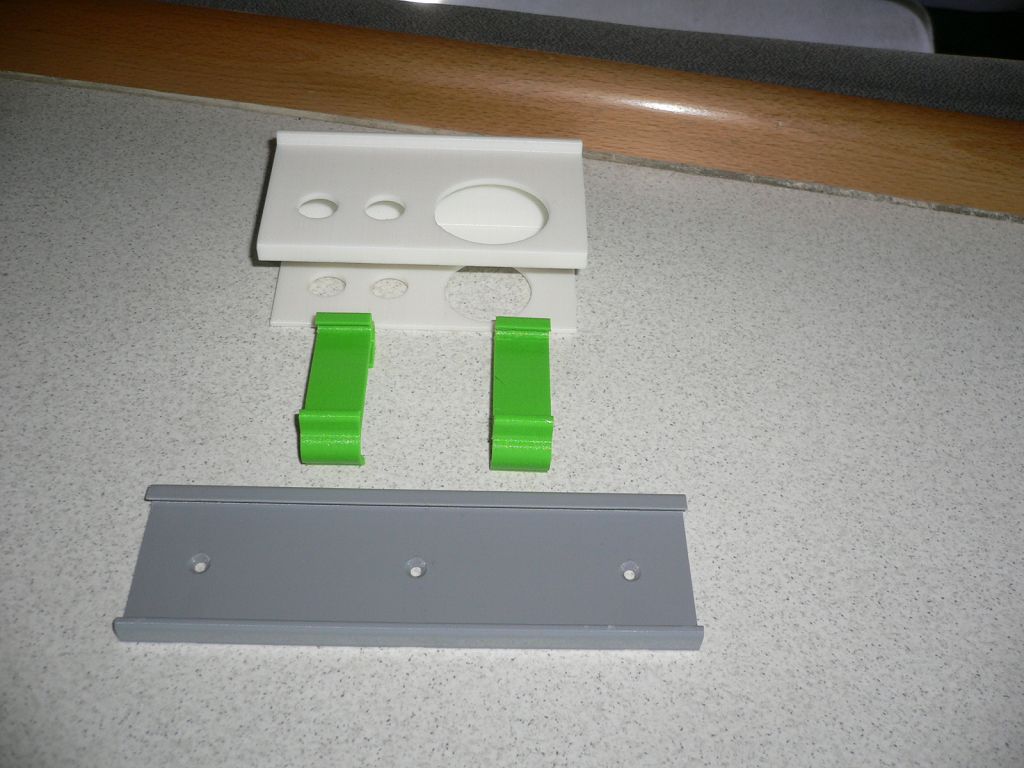

Einzelteile: Modul Zahnputzzeughalter, ClickModulHalter 20mm<br />(mit SchraubModulHalter 240mm)
Einzelteile: Modul Zahnputzzeughalter, ClickModulHalter 20mm
(mit SchraubModulHalter 240mm)

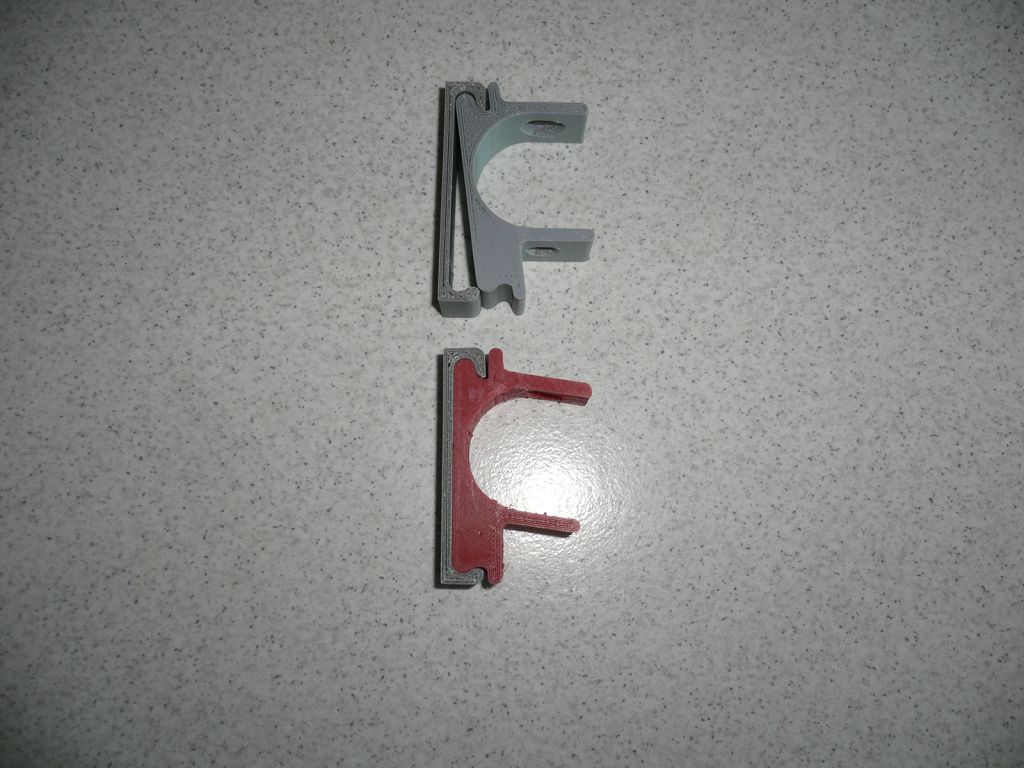

Profil
Profil

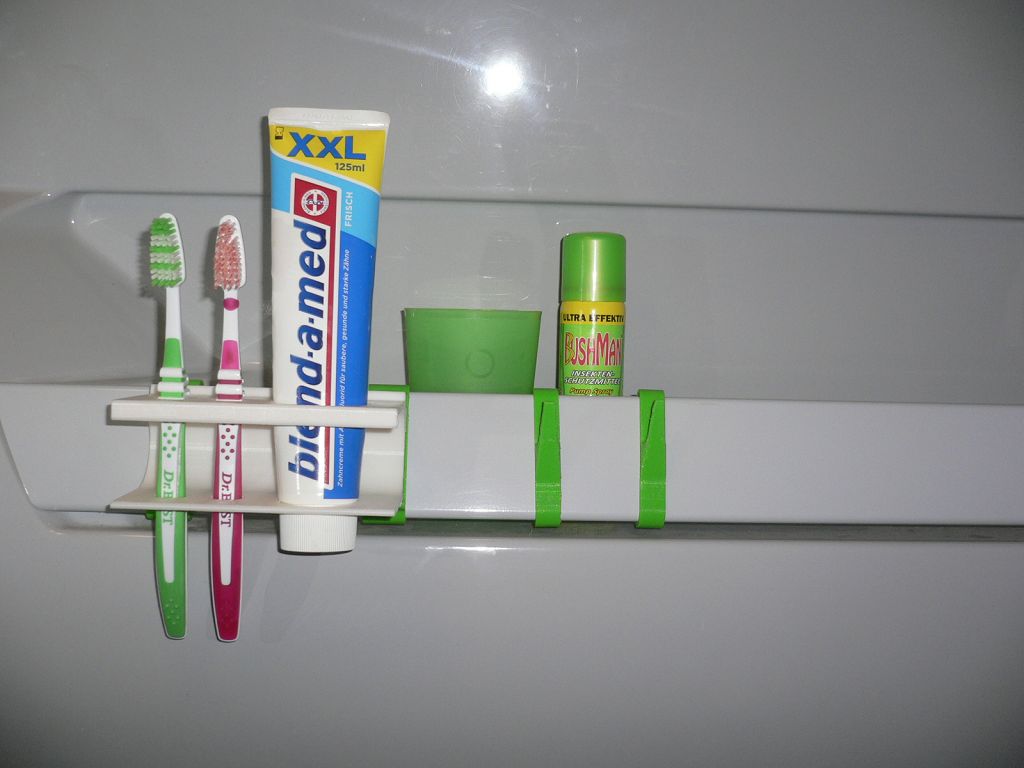

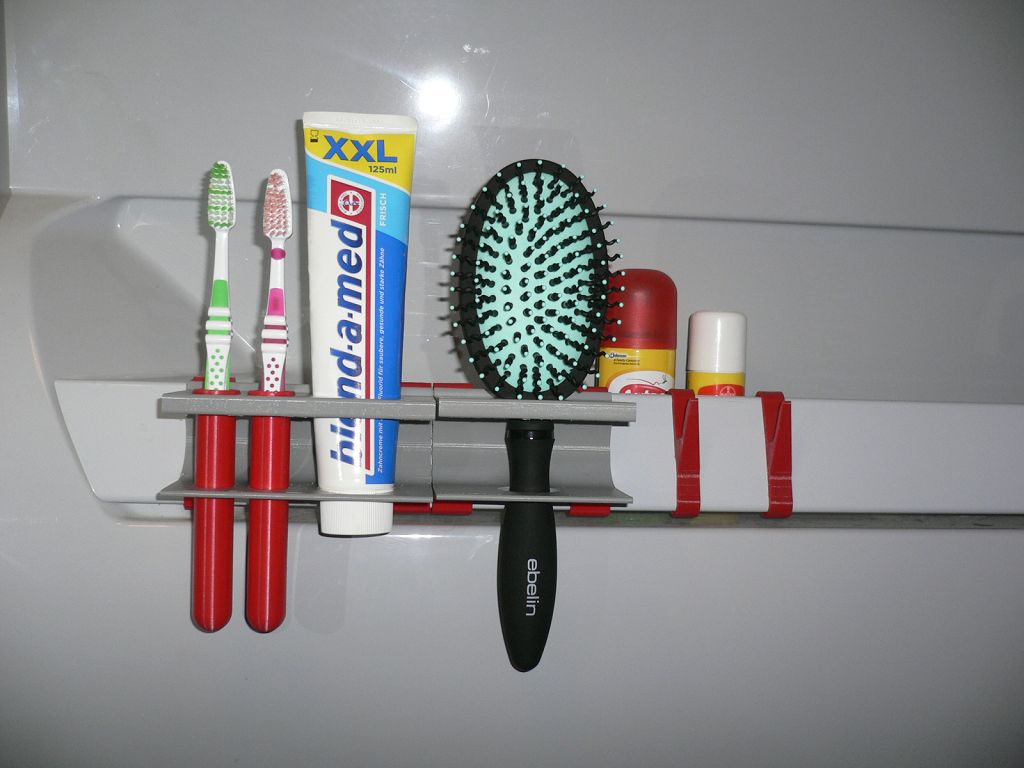

Fertig montiert
Fertig montiert
Lieber Hockenheim als Altersheim

Benutzeravatar
dn Berlin
Beiträge: 323
Registriert: 28.05.2014 23:23

Re: Gimmicks aus dem 3d Drucker

Beitrag von dn Berlin » 11.06.2020 19:55

Moin,

Mega cool schaut toll aus


Gesendet von iPhone mit Tapatalk
318 in silber BJ 2008

Benutzeravatar
bodinski
Beiträge: 27
Registriert: 22.07.2018 06:25

Re: Gimmicks aus dem 3d Drucker

Beitrag von bodinski » 18.06.2020 06:28

wie versprochen – 2. Modul

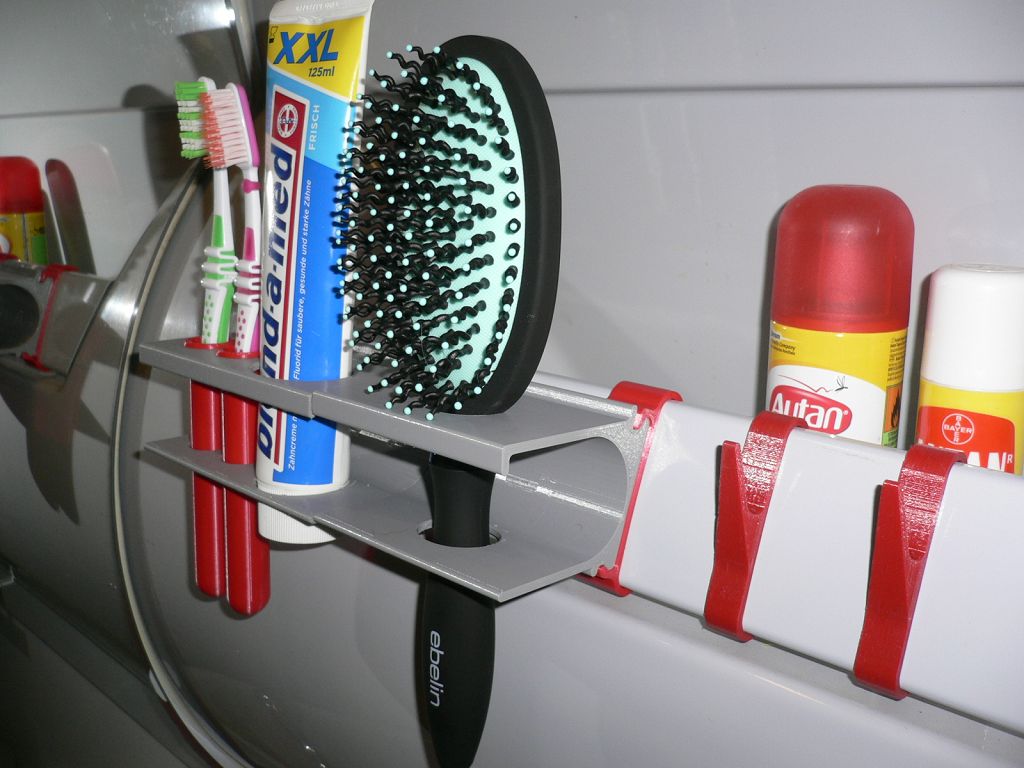

ich stelle euch heute einen Halter für Haarbürsten vor (finde ich persönlich praktisch, weil hinter der Reling „ fliegt sie immer nur rum“). Desweiteren habe ich noch eine 2. Version des Zahnputzhalters gezeichnet (dort kann man auch andere Zahnbürsten und Zahn-Utensilien unterbringen). Außerdem findet ihr unten die neuen Clickmodul- und Schraub/Klebe- Modulhalter zum Download
Viel Spass
Dateianhänge
JC Buersthalter.stl
Halter für die Haarbürste
(146.18 KiB) 16-mal heruntergeladen
JC SchraubModulHalter 20.stl
Klebe /Schraub - Modil Halter20mm
(37 KiB) 11-mal heruntergeladen
JC ClickModulHalter 20.stl
ClickModul Halter 20mm
(66.1 KiB) 12-mal heruntergeladen
JC Einsatz Zahnbürste.stl
Einsätze für Zahnputz Halter V2
(247.54 KiB) 11-mal heruntergeladen
JC Zahnputzhalter V2.stl
Zahnputz Halter Version 2
(208.87 KiB) 9-mal heruntergeladen
Lieber Hockenheim als Altersheim

Benutzeravatar
bodinski
Beiträge: 27
Registriert: 22.07.2018 06:25

Re: Gimmicks aus dem 3d Drucker

Beitrag von bodinski » 18.06.2020 06:37

Leider hat sich bis heute noch niemand gefunden, der mir eine Profil-Zeichnung mit Maßangaben von anderen Modellen (z.B. NCV3 oder Sven Hedin) per PN zu Verfügung stellen konnte. Daher habe ich mich entschlossen, dem 1. der mir diese Zeichnungen erstellt, nachstehende Handy/ebook Halter und Tablet-Halter oder den Satz Tablet-Deckenhalter exclusiv und in Wunschfarbe (schwarz, weis, grau, grün, rot, blau, gelb) zukommen zu lassen (die Module funktionieren, befinden sich aber noch im Beta-Stadium und werden noch laufend optimiert). Ich denke, dies ist Anreiz genug und hoffe, dass sich einer findet.
Dateianhänge

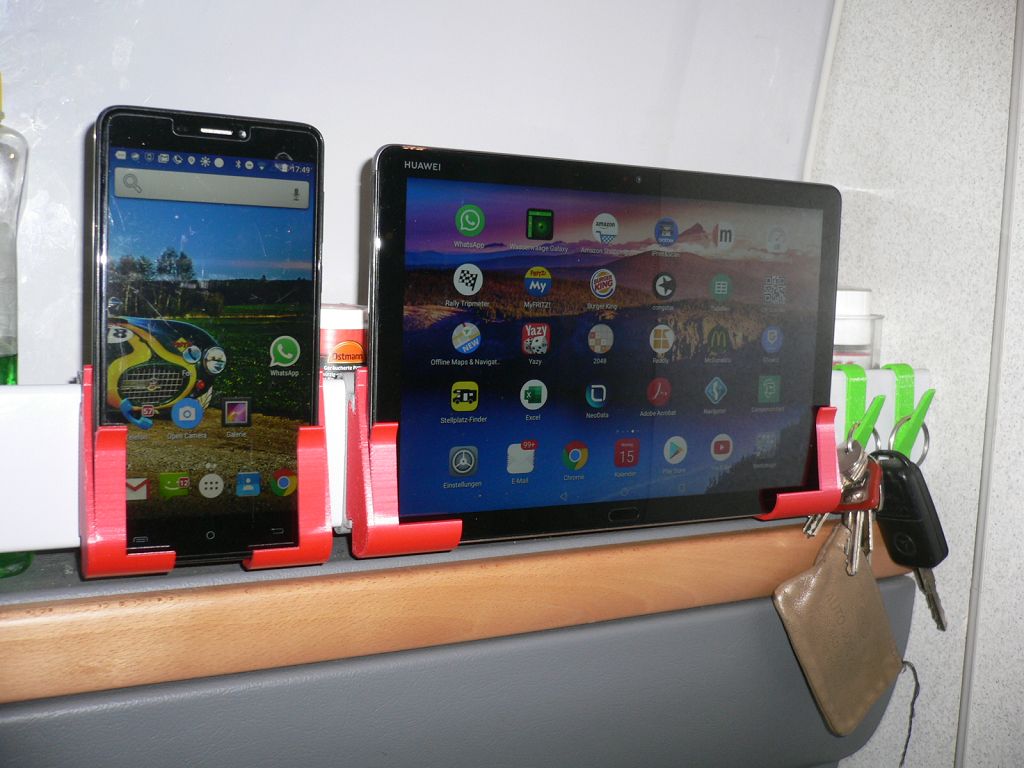

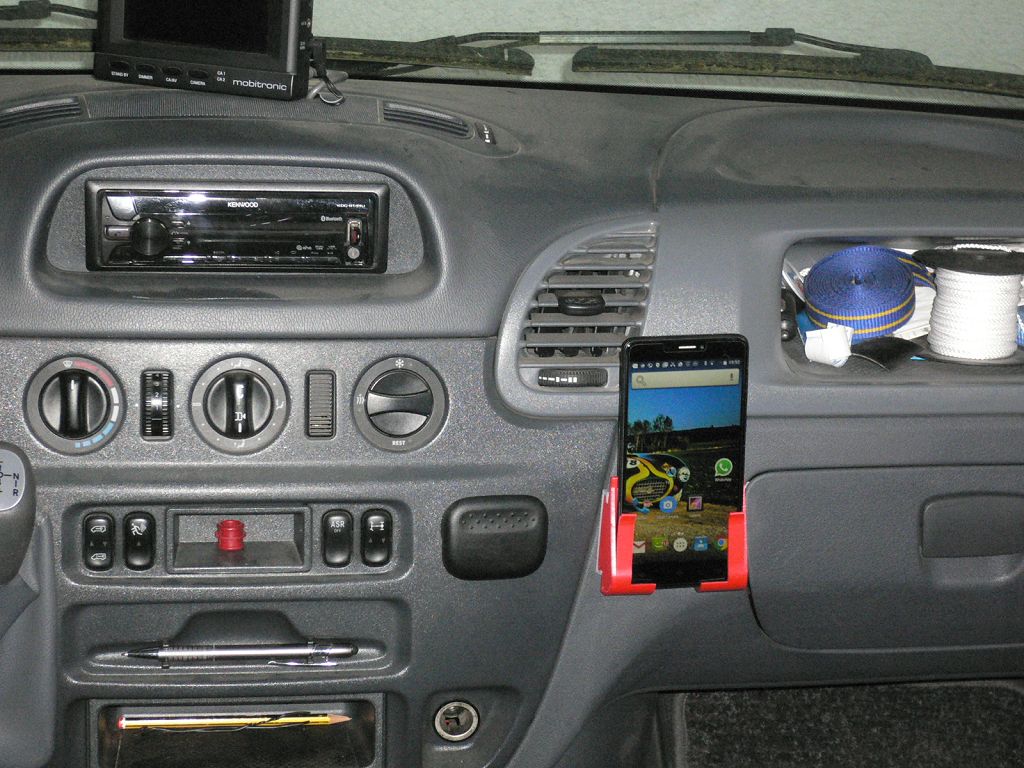

Handy / Tablet Halter
Handy / Tablet Halter

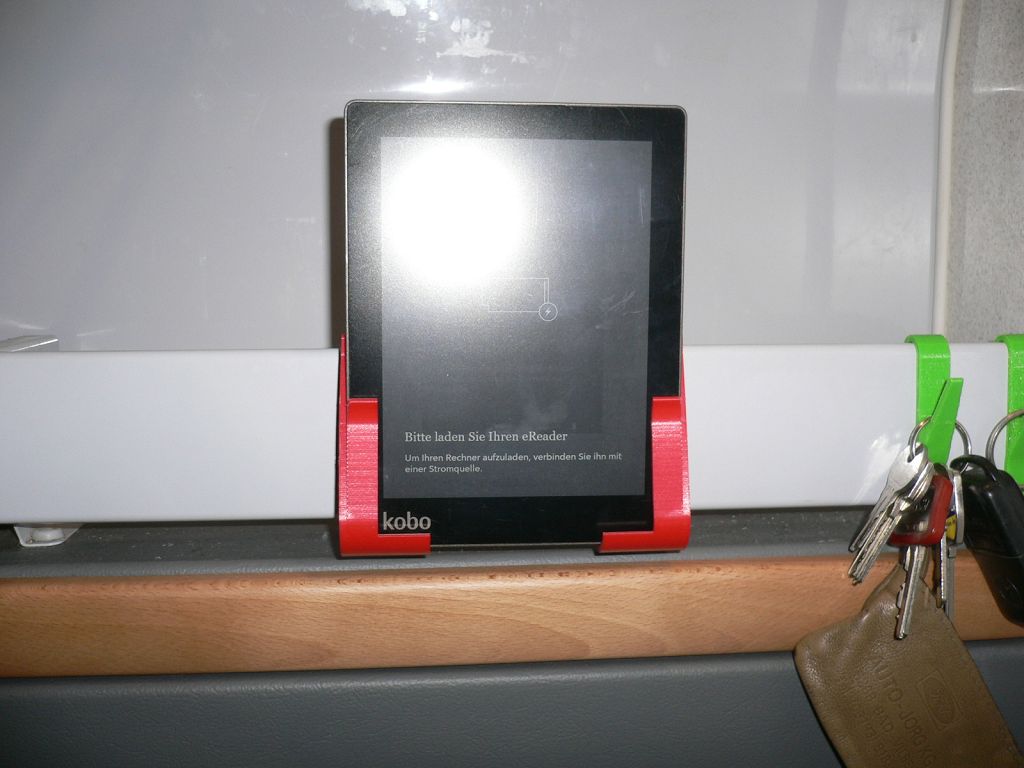

ebook Halter
ebook Halter
Tablet quer
Tablet quer

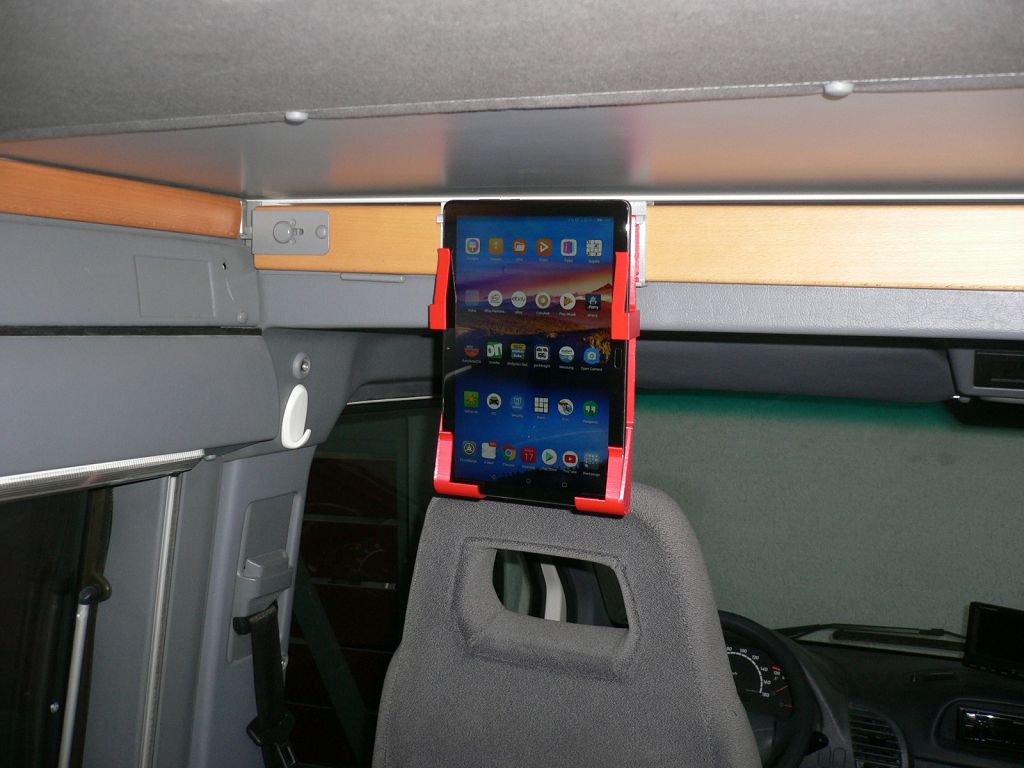

Tablet hochkant
Tablet hochkant
befestigt mit KlebeModulHalter
befestigt mit KlebeModulHalter
Lieber Hockenheim als Altersheim

Benutzeravatar
freigeist
Beiträge: 415
Registriert: 28.09.2012 21:52
Wohnort: Wernigerode

Re: Gimmicks aus dem 3d Drucker

Beitrag von freigeist » 18.06.2020 10:11

Hallo bodinski !

Sehr kreativ , Klasse :!:
James Cook,Baujahr 1998
314 Benziner

Benutzeravatar
Jürgen
Beiträge: 1276
Registriert: 05.09.2007 20:46
Wohnort: Meckl.Vorp.

Re: Gimmicks aus dem 3d Drucker

Beitrag von Jürgen » 19.06.2020 09:20

Moin, moin!
Also ich muß sagen, echt cool die Sachen und Ihr scheint ja auch noch Spaß an der Sache zu haben. Die Halter im Bad finde ich besonders praktisch.
Gruß Jürgen
James Cook 313 CDI
Baujahr 2000
Jahresfahrleistung 10000 km
Verschrottungszeitpunkt ab 250000 km

Benutzeravatar
woodz
Beiträge: 35
Registriert: 22.08.2017 12:01

Re: Gimmicks aus dem 3d Drucker

Beitrag von woodz » 19.06.2020 12:14

Auch hier mein Angebot den Druckservice auf Spendenbasis zu übernehmen, für Diejenigen, die keine Möglichkeit haben das selbst zu tun. Farben kann ich erweitern. Bitte Farbwunsch, Exemplar und Anzahl via PN an mich. Oder hier öffentlich eine Sammelbestellung initiieren.

Grüße woodz

Benutzeravatar
AndiP
Beiträge: 1745
Registriert: 25.06.2009 13:56
Wohnort: Soest

Re: Gimmicks aus dem 3d Drucker

Beitrag von AndiP » 19.06.2020 13:15

Moin woodz,

Wie war das, nur in pla, oder hast du auch anderen Kunststoff an start?

Hintergrund: ich brauche eine Abdeckung für die Gangschaltungsumlenkung am Getriebe. Bei MB nicht mehr lieferbar. Habe schon ein Probeteil in pom gedruckt. Muss ich noch mal ändern, traue pla aber auch unter dem Wagen keine lange Lebensdauer zu. Zwar kein UV, aber viel Wasser, Wärme, Erschütterungen...

Andi
1985er JC 309D mit 450.000km

Benutzeravatar
woodz
Beiträge: 35
Registriert: 22.08.2017 12:01

Re: Gimmicks aus dem 3d Drucker

Beitrag von woodz » 19.06.2020 14:16

Servus Andi,

siehe hier

Benutzeravatar
bodinski
Beiträge: 27
Registriert: 22.07.2018 06:25

Re: Gimmicks aus dem 3d Drucker

Beitrag von bodinski » 26.06.2020 10:35

Auf Grund der Anfrage von MichaBS habe ich hier 2 Erweiterungen (für Version 1 und 2) der Zahnputzhalter erstellt. Diese können natürlich auch einzeln und kombiniert verwendet werden.
Dateianhänge

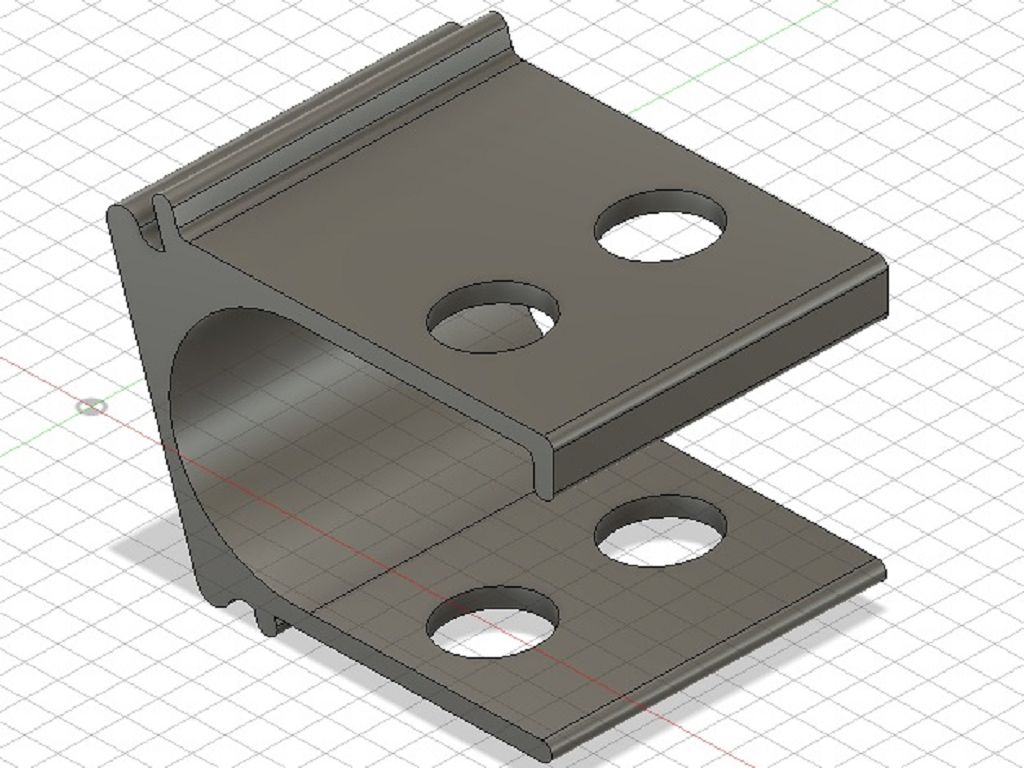

Kontruktionszeichnung (V2)
Kontruktionszeichnung (V2)
k-JC 2 Zahnbuersten V1.jpg (102.28 KiB) 413 mal betrachtet
JC 2 Zahnbuersten V1.stl
Erweiterung für Version 1 (ohne Einsatz)
(131.43 KiB) 5-mal heruntergeladen
JC 2 Zahnbuersten V2.stl
Erweiterung für Version 2 (mit Einsatz)
(124.4 KiB) 9-mal heruntergeladen
Lieber Hockenheim als Altersheim

Benutzeravatar
bodinski
Beiträge: 27
Registriert: 22.07.2018 06:25

Re: Gimmicks aus dem 3d Drucker

Beitrag von bodinski » 26.06.2020 10:41

hier Modul 3

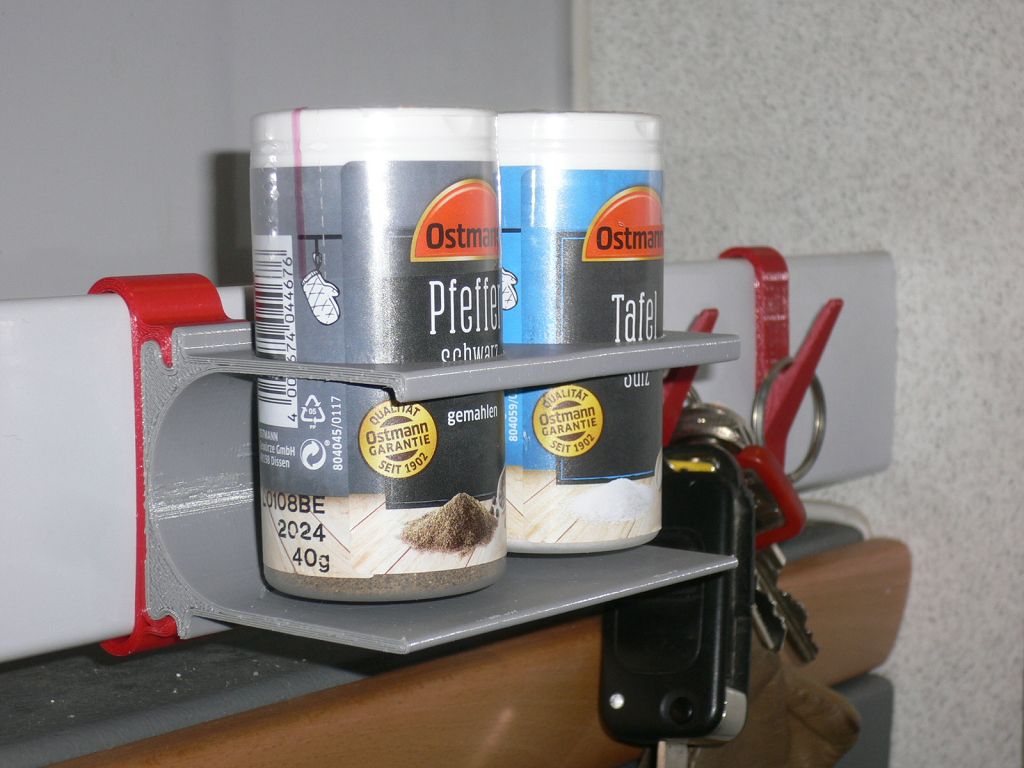

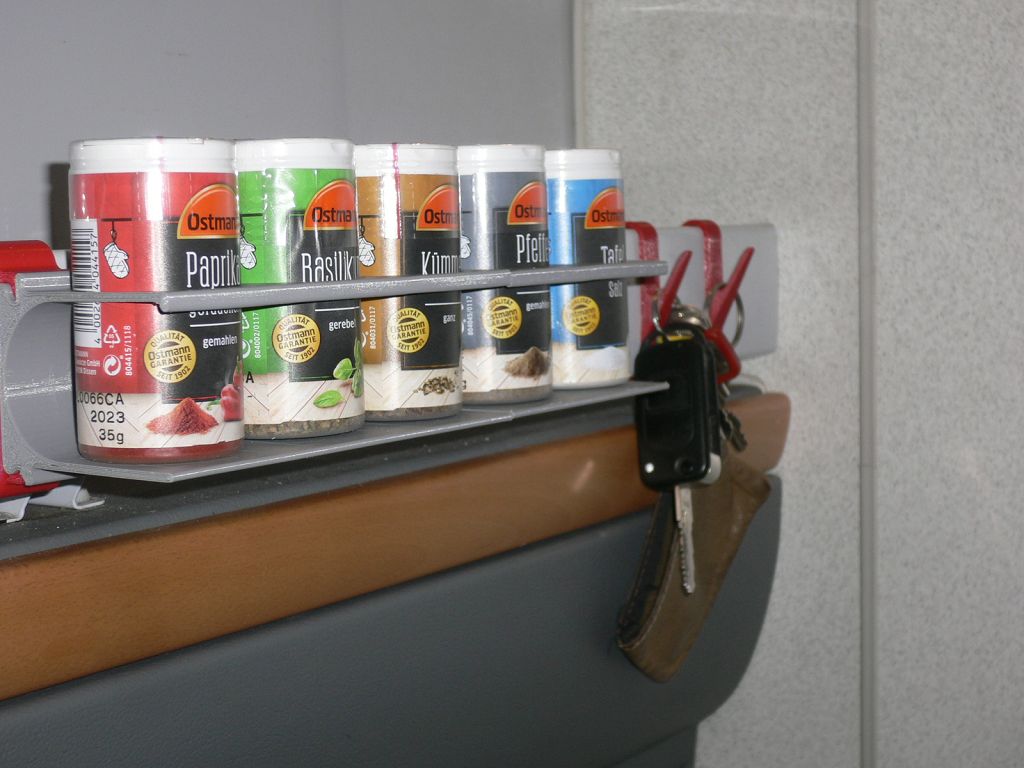

Ich habe für die Küche einen Gewürzhalter für Ostmann Gewürze (oder kleine Marmeladengläser -gibt’s in den meisten Supermärkten) gezeichnet, jeweils mit Aussparungen für 2, 3 oder 5 Dosen. Wie ihr auf den Bildern sehen könnt, kann man diese sowohl vor als auch hinter die Reling aber auch kombiniert mit Cliphaltern befestigen. Natürlich geht’s auch in Verbindung mit Schraub/Klebehalter. So könnt ihr diese auch zu Hause (z.B. an der Wand oder der Innenseite der Küchentüren) verwenden.
… und jetzt viel Spaß
Dateianhänge

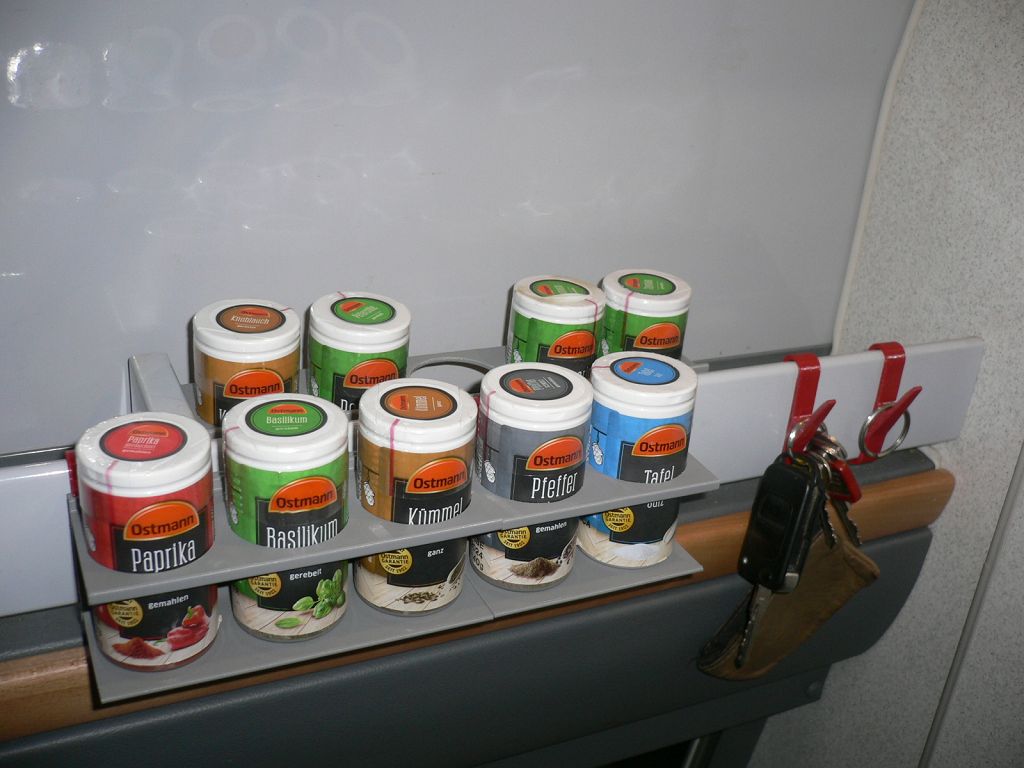

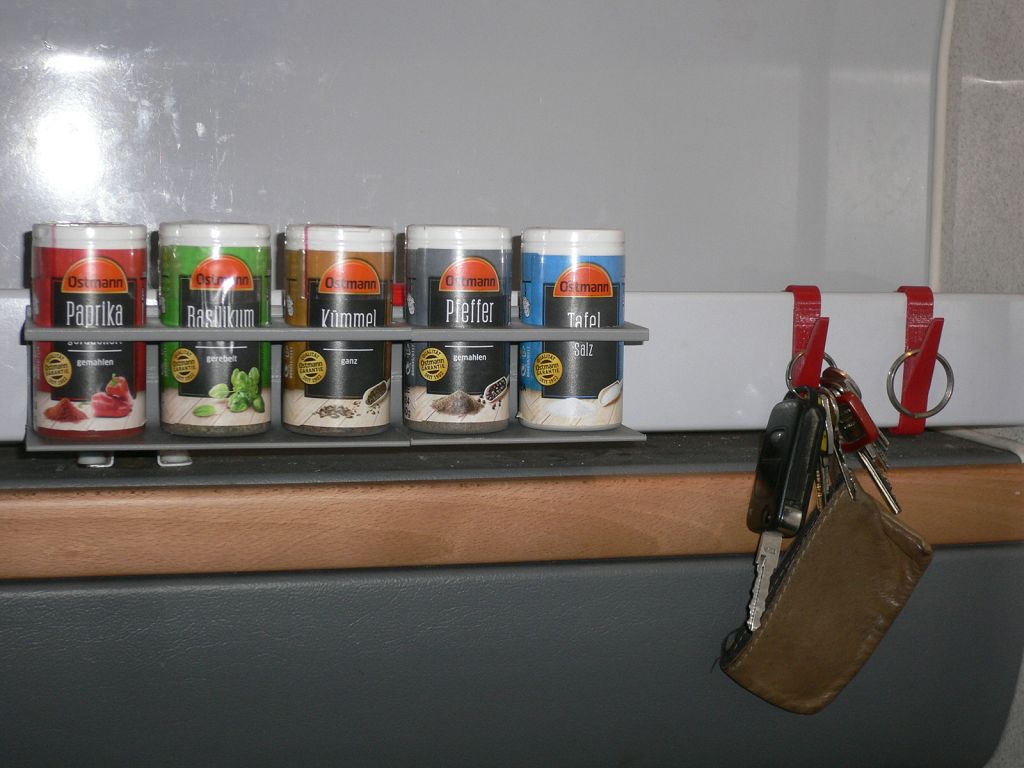

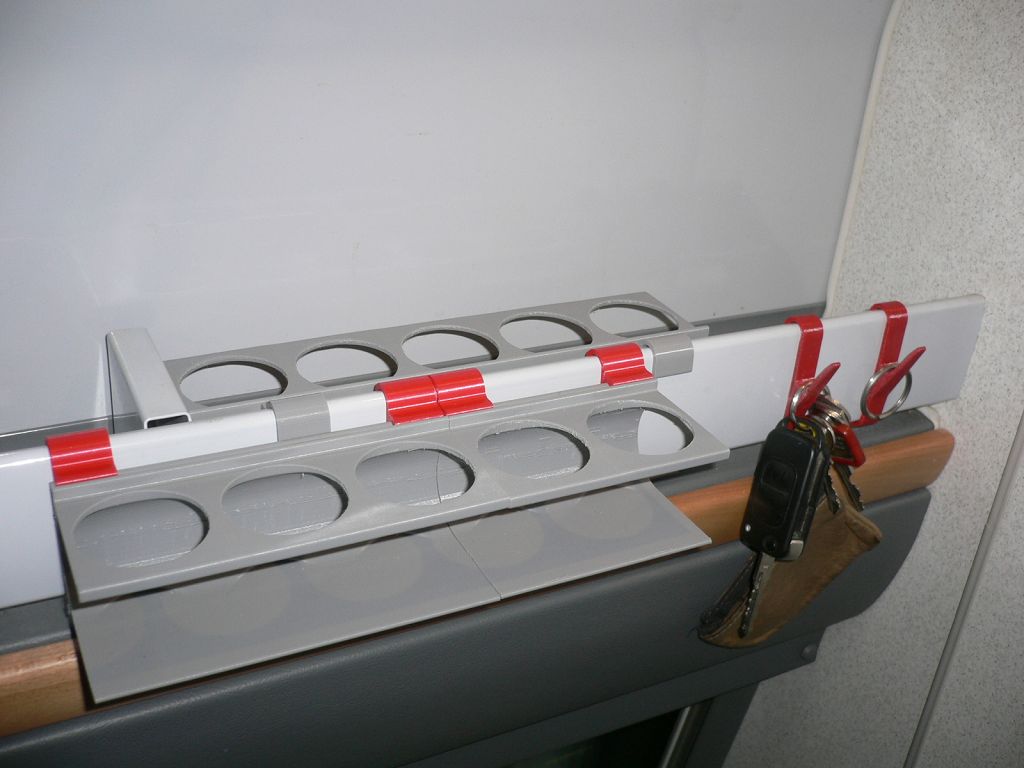

vorne: Modul2 und 3, hinten: Modul5
vorne: Modul2 und 3, hinten: Modul5
JC 2 Gewuerzhalter.stl
für 2 Dosen
(209.36 KiB) 2-mal heruntergeladen
JC 3 Gewuerzhalter.stl
für 3 Dosen
(286.7 KiB) 2-mal heruntergeladen
JC 5 Gewuerzhalter.stl
für 5 Dosen
(423.62 KiB) 2-mal heruntergeladen
Lieber Hockenheim als Altersheim

TomTom008
Beiträge: 18
Registriert: 15.03.2018 08:04
Wohnort: International

Re: Gimmicks aus dem 3d Drucker

Beitrag von TomTom008 » 29.06.2020 14:01

Hallo Bodinski,

super Sache und Mega nützlich diese Dinge.

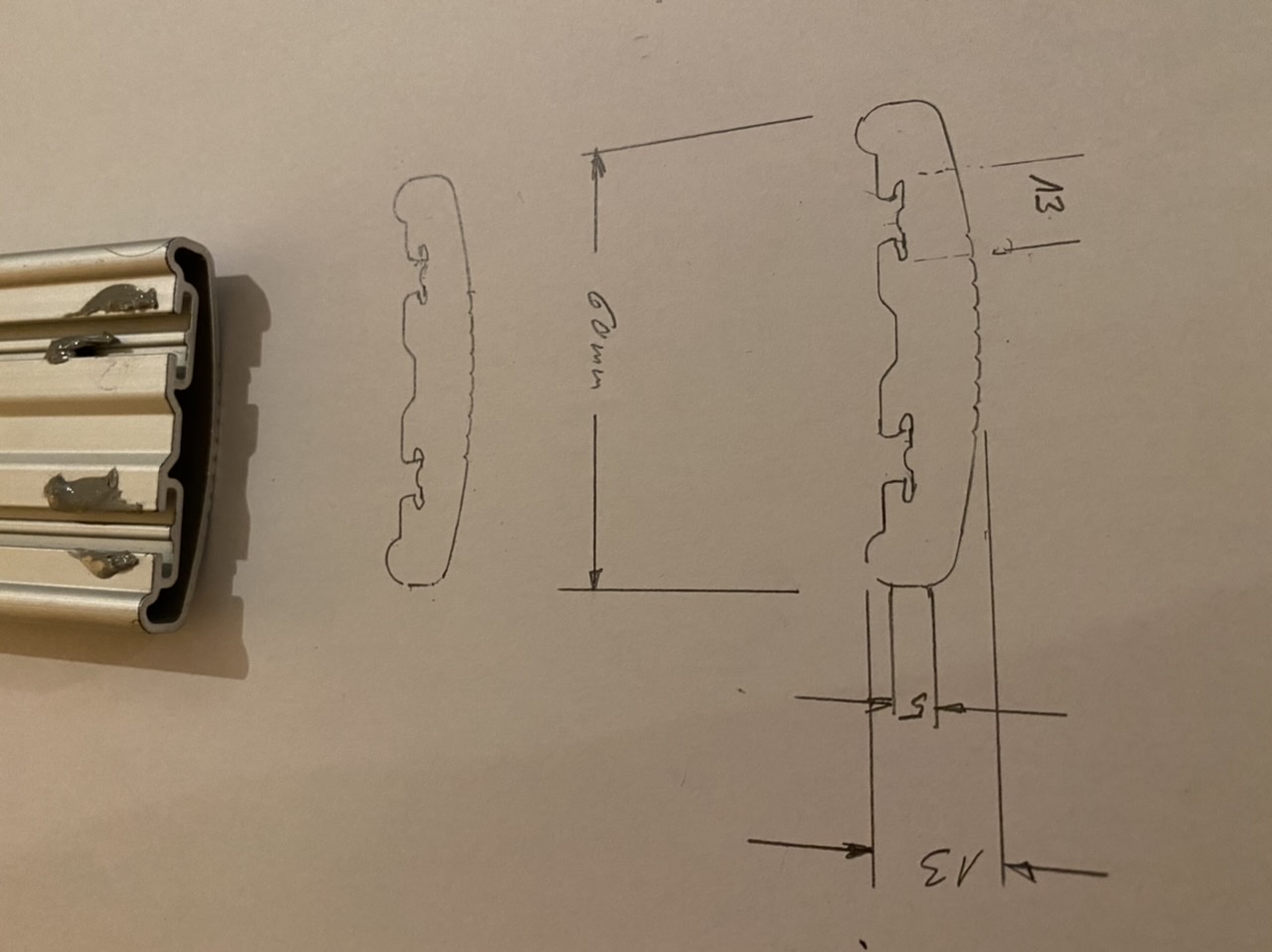

Ich habe mal das Profil aus ein NCV3 abgepaust und bemaßt.
Ich hoffe das hilft Dir weiter, wenn Du weitere Infos benötigst, einfach Fragen.

Liebe Grüsse
Tom

Benutzeravatar
E & P
Beiträge: 300
Registriert: 14.08.2009 16:22
Wohnort: An der Hunte

Re: Gimmicks aus dem 3d Drucker

Beitrag von E & P » 01.07.2020 13:07

Moin... Bodinski,
TomTom008 hat geschrieben:
29.06.2020 14:01
Hallo Bodinski,

super Sache und Mega nützlich diese Dinge.
Ich habe mal das Profil aus ein NCV3 abgepaust und bemaßt.

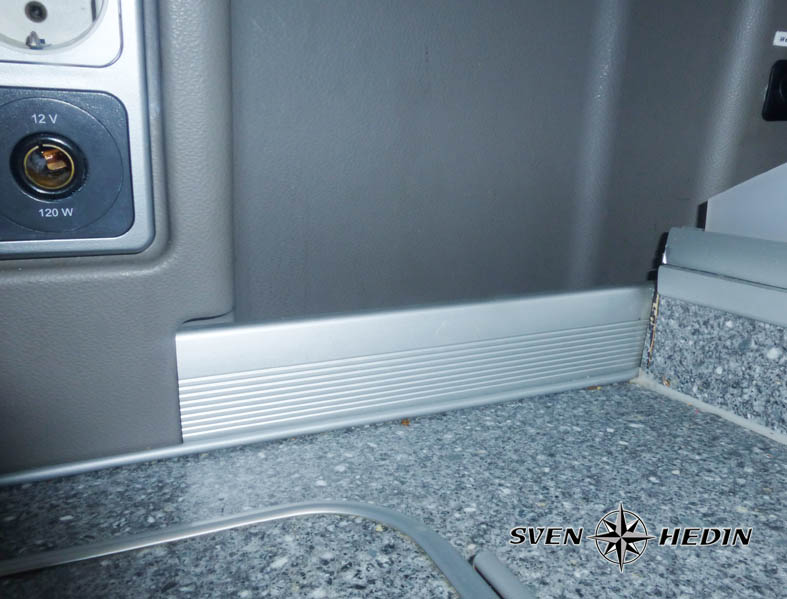

für dich zur Info der Sven Hedin hat die gleichen Profile. Es ist eine super Arbeit und es sind tolle Ideen...

"Die STL-Dateien (3d Basisdaten) werden von mir, hier jedem zugänglich, kostenlos zur Verfügung gestellt."

Auch eine Leistung die nicht selbstverständlich ist.

Viele Grüße und gesund bleiben :!:

Peter

.

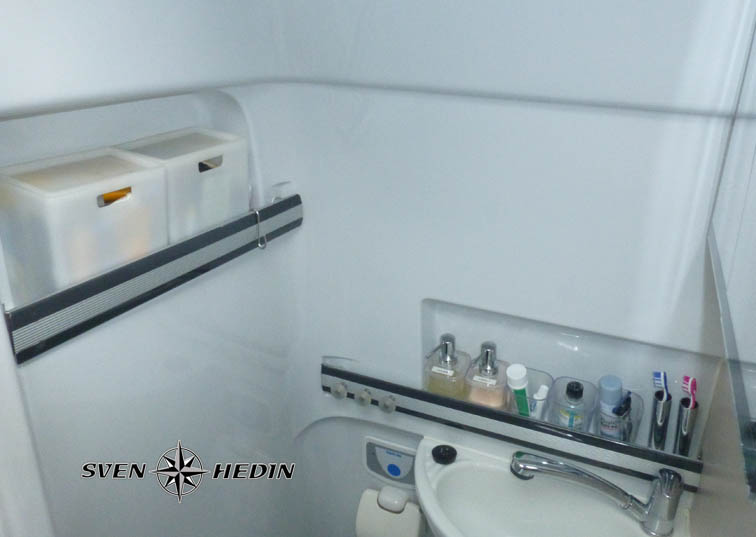

Bad
Bad
Profil 1.jpg (60.27 KiB) 236 mal betrachtet
Küche
Küche
Profil 2.jpg (95.76 KiB) 236 mal betrachtet

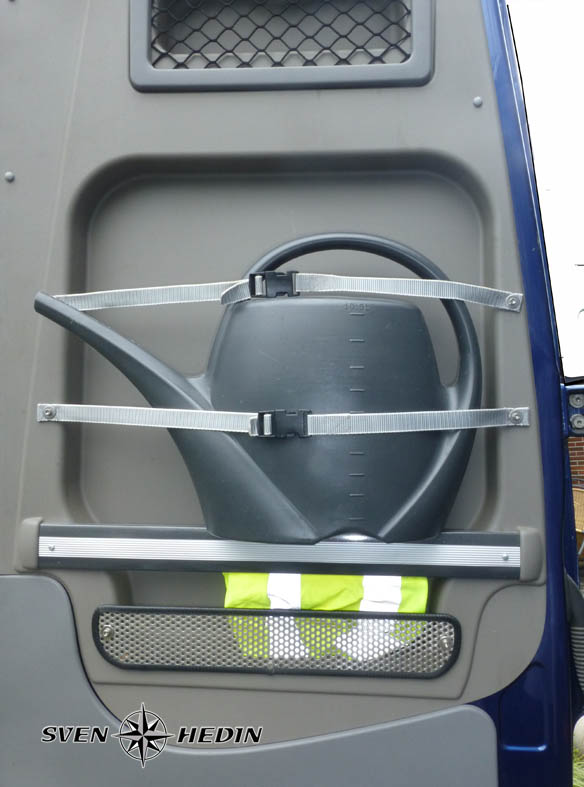

Hecktür
Hecktür
Profil 3.jpg (83.24 KiB) 236 mal betrachtet
