Dieseltank anschließen

[007]

Hallo in die Runde,
ich habe gerade meinen Tank versucht anzuschließen und weiß jetzt nicht, welcher
Anschluß der Rücklauf ist, und welcher der Vorlauf.
Hat da jemand ein Ahnung, wie ich das richtig mache?
Ich hab einen JC Bj. 81.

Björn

[Roadrunner]

Hallo Björn, da wo die Dieselheizung angeschlossen ist die Saugleitung.
Gruß,Lutz

[007]

Hallo Lutz,
ich habe ja im Moment nur den Tank mit seinen zwei Anschlüssen liegen und
am Wagen die Schläuche. Nur wo gehören die hin?

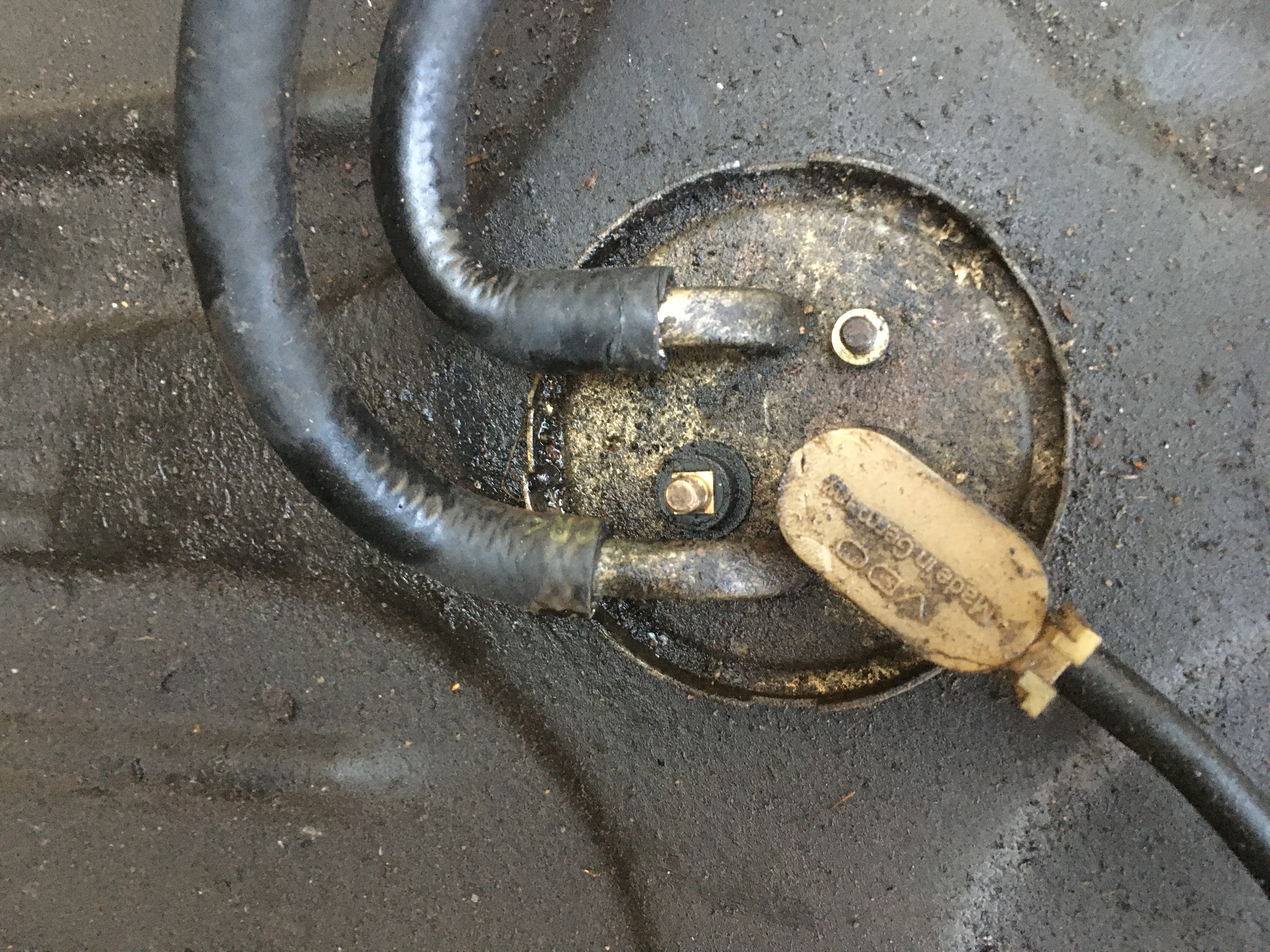

Da ist ein beiger Stecker auf der Tankoberseite und links und rechts die Stutzen.

[007]

so sieht's aus
Die Schläuche hab ich nur drauf gemacht, damit der Rest drin bleibt.



[007]

Achso,
die nächste Frage liegt ja auf der Hand/auf dem Tank: Welches Kabel wohin?

[AndiP]

Moin, bist du sicher, dass nicht v und r für Vorlauf und Rücklauf eingeprägt sind? Mach den Deckel mal sauber.

Sonst schaub den Geber raus, und schau wo das längere Rohr ist. Das ist der Vorlauf. Bei der Gelegenheit kannst du gleich das Sieb im Tank reinigen (solltest du auf jeden Fall!).

Wenn ich das richtig erkenne, ist der weisse Anschluss nicht gegen das Gehäuse isoliert. Also Masse, braune Leitung.
Das kannst du auch mit einem Ohmmeter nachmessen.

Andi

[007]

Hallo Andi,
der Deckel ist so 'angefressen', da hab ich gestern ohne Brille nichts drauf gesehen.
Aber ich werde mal den Geber abmachen und nach den Steigrohren sehen.
Vielen Dank für den Tipp (auch wegen der Kabel).

Björn

[AndiP]

Aber ich werde mal den Geber abmachen und nach den Steigrohren sehen.

Zwischen Tank und Tankgeber sitzt eine Dichtung 000 997 51 49 . Die solltest du vor Demontage neu beschaffen.

Andi
