Truma B0 Water heater issue

[3singes]

Hello,

My water heater is no longer turning on.

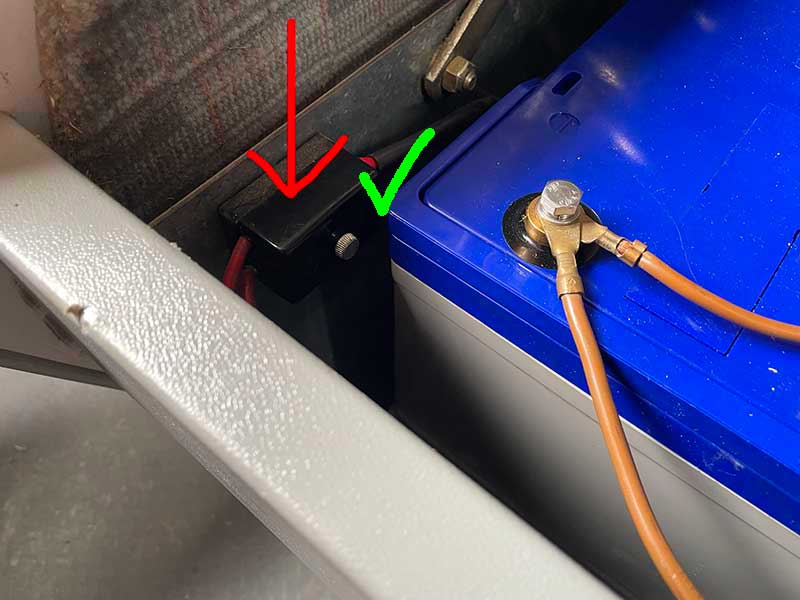

The 10A fuses on the control panel are fine, as are the two fuses near the auxiliary batteries.

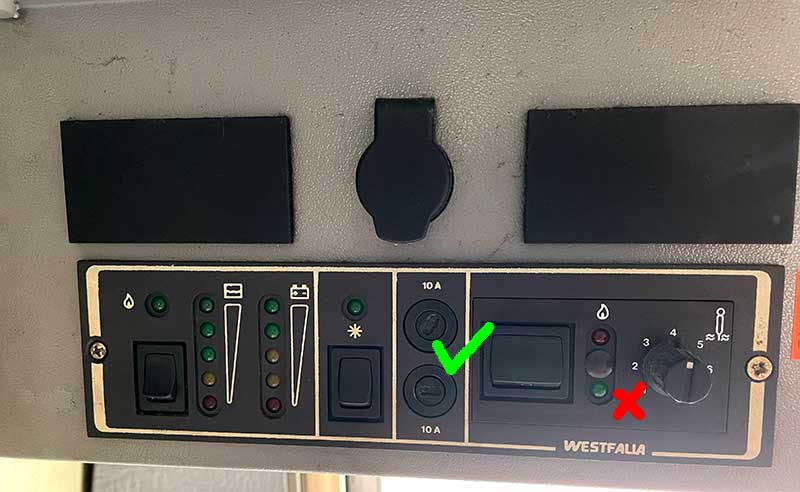

On the control panel, all the LEDs are working, except for those of the water heater.

Does anyone have an idea of what might be causing the problem and what tests I could run?

Thank you very much!



[3singes]

Hello,

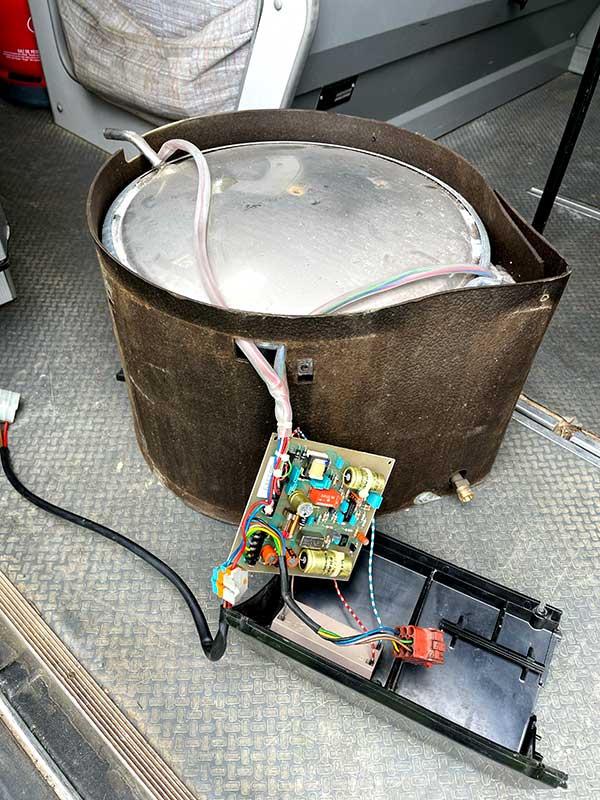

I disassembled the water heater today. It's a Truma BO from 1990.

Electricity is reaching the control panel in the kitchen, and also the water heater.

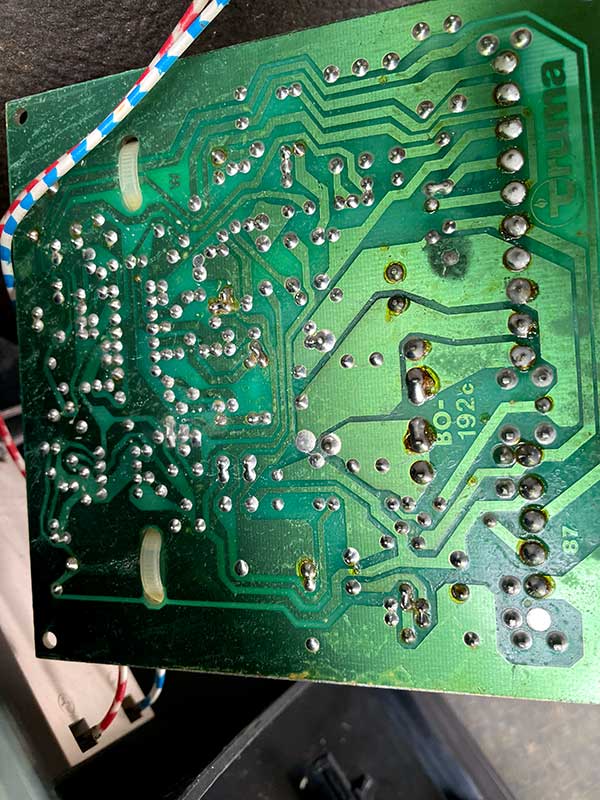

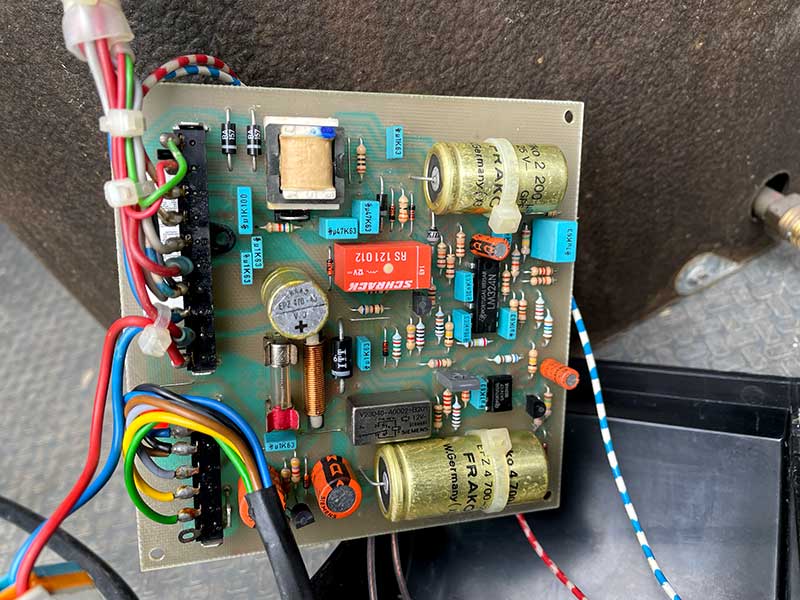

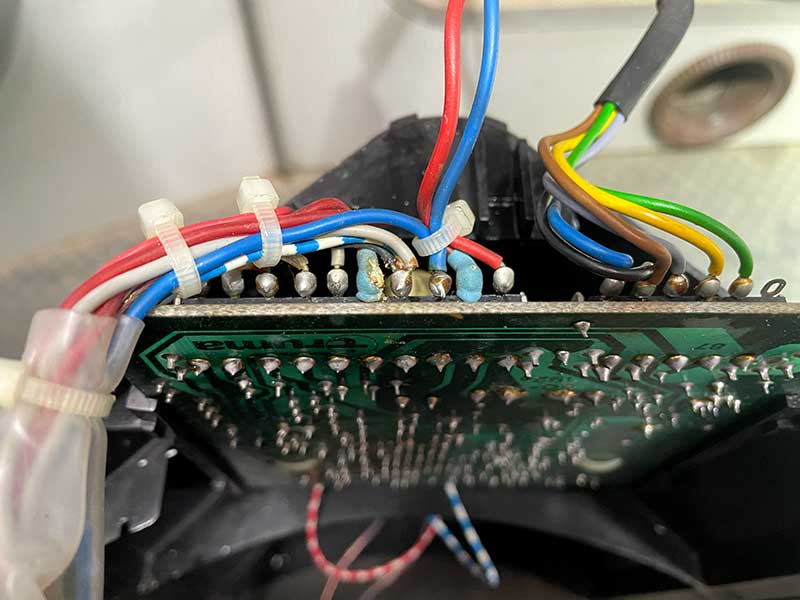

The glass fuse on the water heater's circuit board (BO-192C) appears to be in good condition, as does the circuit board itself.

Any help much appreciated, thanks




[Donjon]

Hallo 3 Singes,

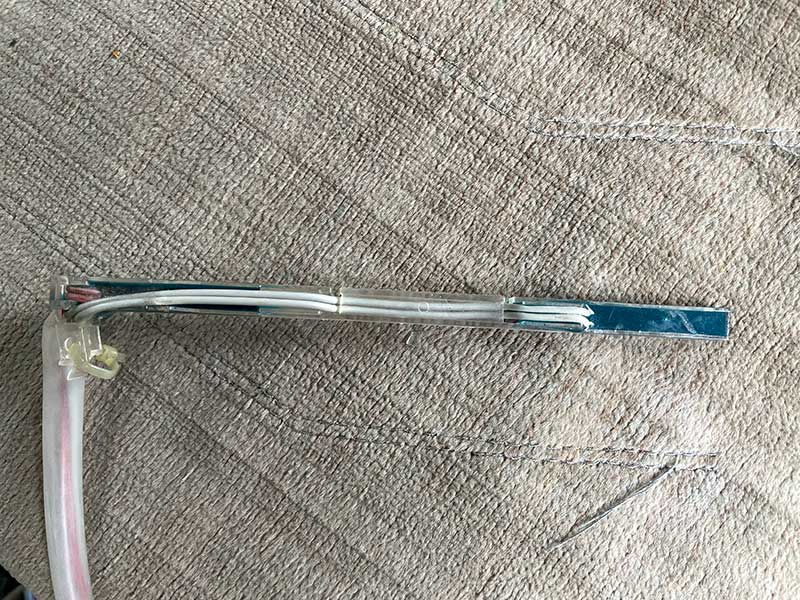

Im Boiler steckt in einem Rohr die Temperaturfühler.
Diese sind mit einem weißen Schlauch überzogen. Der Vordere ist für die Temperaturschaltung im normal Betrieb und sorgt dafür, dass das Wasser auf die eingestellte Temperatur erwärmt wird. Der zweite ist ein Temperatur Notschalter, wenn der Boiler zu heiß wird, brennt dieser Temperaturfühler durch und schaltet das ganze System stromlos (Sicherheitschaltung) Also Fühler durchmessen. Am hinteren Fühler muss an beiden Kontakten Strom anliegen.

https://www.dropbox.com/scl/fi/0rigssyc ... kvtc5&dl=0

[3singes]

Thank you very much for your response and the photo. Could you please specify exactly where I should test the Temperaturfühler contacts? Do I need to open the water heater cover (and if so, how…) ?

[Donjon]

Die Fühler sitzen unten links neben dem Wasseranschluss und es muss die Verkleidung dazu entfernt werden.
Sie sind an den Kabeln mit rotem Pfeil
https://www.dropbox.com/scl/fi/s6vpzog ... n4cdq&dl=0

[3singes]

Thank you, could you please explain how to remove the lid?

[Donjon]

Es muss nur die braune Verkleidung abgenommen werden.
https://www.dropbox.com/scl/fi/s6vpzog ... gu518&dl=0

Genauer kann ich es auch nicht mehr beschreiben ist schon lange her bei mir.

[3singes]

Thank you, I managed to remove the brown lid. Sorry, it's the first time I'm disassembling a Truma, so I'm figuring things out as I go...
I'm not sure which two points I need to test on the circuit board — could you please clarify that for me?

I see two red wires and two grey wires in the temperature sensor.



[Donjon]

Auf dem Bild roter Pfeil ist der Übertemperaturfühler.
Da müssen an beiden Kontakten 12 Volt anliegen. Liegt nur an einem die 12V an, hat er ausgelöst und muss ausgetauscht werden. Für „Versuchszwecke“ ( aber nur ausschließlich für Versuch!) kann er überbrückt und geschaut werden, ob dann der Boiler funktioniert. Wenn er ausgelöst hat, kann er aufgelötet und ersetzt werden.

https://www.dropbox.com/scl/fi/dwdrib5 ... ip37l&dl=0
