Hallo James-Cook-Gemeinde,

Ich habe herausgefunden, dass mein Wasserstandsmesser nicht funktioniert, weil einige Kabel am Hauptpanel getrennt sind. Kann mir jemand Bilder von der Rückseite des Hauptpanels schicken? Ich würde gerne wissen, wo ich die Kabel wieder anschließen muss.

Mein JC ist ein 309D von 1988.

Grüße aus Portugal,
João

Hallo, hier sind ein paar Bilder. Grüße von Hugo


Verzonden vanaf mijn iPhone met Tapatalk

Vielen Dank Hugo!

Ich habe die Kabel wieder angeschlossen, aber anscheinend war das nicht das problem... Es scheint, dass der Strom die Kabel am Tank nicht erreicht.

Ich hänge mich hier mal mit dran. Ich habe folgendes Problem und möchte übermorgen in den Urlaub fahren.

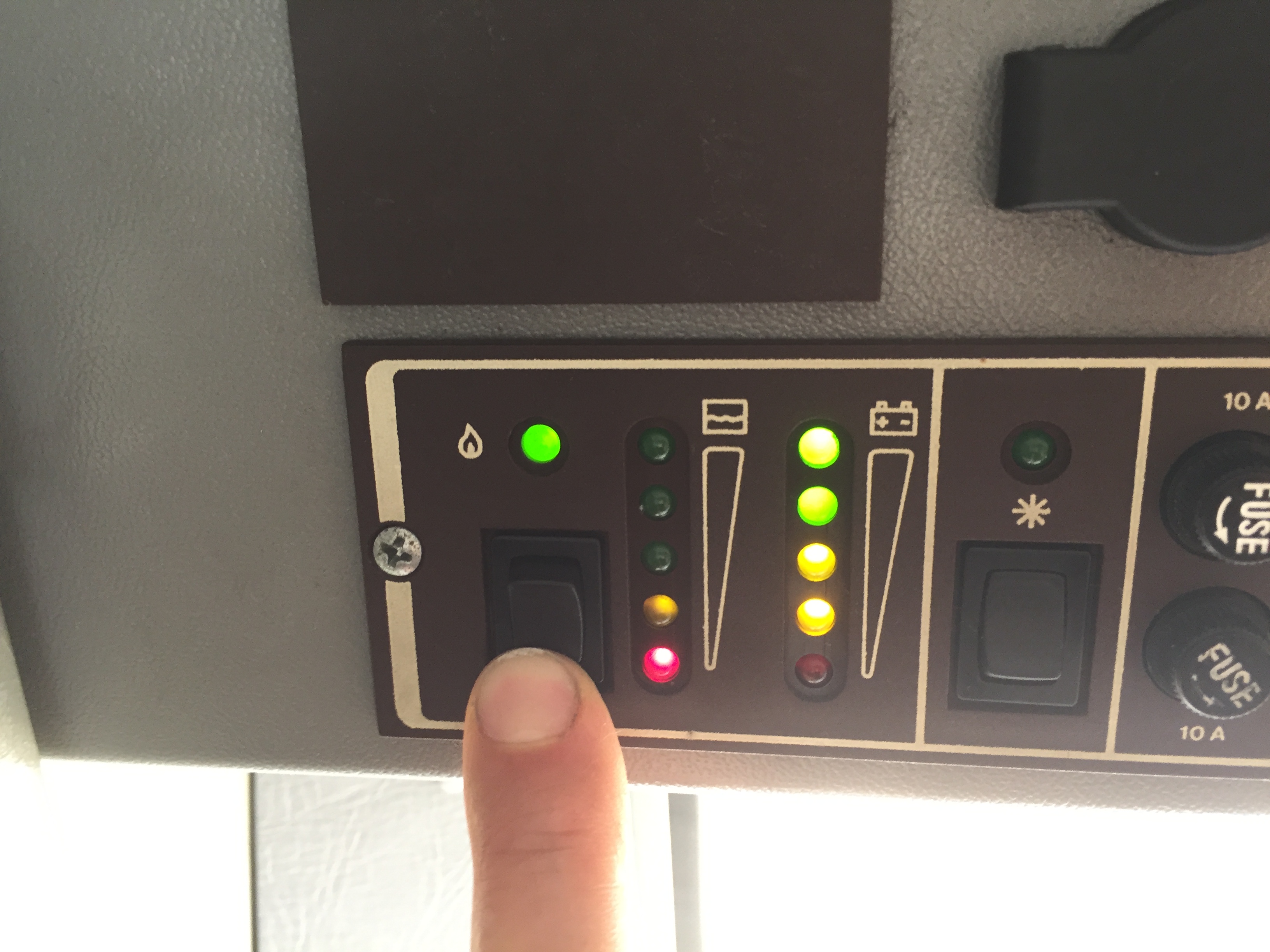

Bei dem Bedienteil hinten habe ich insgesamt oben links keine grüne Anzeige mehr (die LED die dauerhaft leuchtet wenn Spannung am Bedienteil anliegt).


Ich habe anschließend hinten an den entsprechenden Eingängen vor der Sicherung gemessen und es kommen auch auch ~13,3 Volt an.



Sicherung überprüft und auch mal überbrückt bzw getauscht usw. --> fakt ist, ich bekomme keine Bestätigung mehr vom Panel. (grüne lampe leuchtet nichtmehr und wenn ich den Taster für die Batteriespannung drücke kommt auch nichts mehr.

Zuschaltung des Boilers funktioniert, auch die Geräte wie Standheizung gehen einwandfrei.

Aufgrund des "Defekts" jedoch kein Wasserhahn und keine Beleuchtung im Fahrzeug.

Ich bin nun etwas ratlos, was das noch sein könnte und es ist natürlich ohne Wasser und Beleuchtung etwas blöd in den Urlaub zu fahren.
Stromlaufplan habe ich auch keinen, ist aber auch die Frage, was ich da sonst noch messen könnte/sollte?

eventuell hat von euch jemand eine Idee ? =(

Danke und MFG Tobi

Das Licht oben links kommt vom Kühlschrank. Dies sollte meines Wissens nur bei einer Gasbeheizung des Kühlschranks angehen.


Verzonden vanaf mijn iPhone met Tapatalk

Hallo Tobi,
wie Hugo schon schrieb, die linke grüne LED ist der Flammwächter des Kühlschrank. Lampe an, Kühli läuft im Gasbetrieb- Brenner an.
Du hast in der Sitztruhe neben den Batterien eine kleine Kiste mit zwei Sicherungen. Diese Sicherungen sind für den Aufbau, Licht, Pumpe und was du sonst noch auf 12 Volt betreibst. Ich würde die Sicherungen prüfen und nachmessen, ob die Batterien überhaupt Spannung haben. Nicht das der Defekt wo ganz anders zu suchen ist.

Gruß Thomas S.

Danke schon mal für die Antworten.

Okay, nachdem bei mir schon lange kein Kühlschrank mehr verbaut ist(kompressor-Kühlbox), frag ich mich, wieso das dann immer geleuchtet hat , aber okay jetzt weiß ich mal, wofür das eigentlich ist

Diese Sicherungen gibt es bei mir so nicht mehr, da das alles erneuert wurde, aber der Vorbesitzer hat sehr sehr gründlich gearbeitet, somit müsste das dann anderweitig abgesichert sein.

1. Frage - wozu sind dann die beiden 10A Sicherungen an der "Schalttafel"?
2- Frage - nachdem an der Tafel die 13,3V anliegen, kann es ja nicht an der Zuleitung von Batterie zu Schalttafel zu einer Unterbrechung gekommen sein - oder verzweigt sich das irgendwo noch mal, wovon ich nichts weiß?

WErde noch mal schauen, danke für die schnelle Hilfe einstweilen.

MFG Tobi

Verzonden vanaf mijn iPhone met Tapatalk

ich meine, der Kontrollschalter am Kühlschrank war nur ein Kontakt gegen Masse. Wenn die abgeklemmte Leitung zufällig an Masse lag, war die Lampe an. Durch Bewegung liegt die nicht mehr an Masse - Lampe aus...

Weiß jemand, wie man die Front der Schalttafel vom elektronischen Teil trennt? Ich vermute, dass einige Farblichter verschmolzen sind...

Ich vermute, du musst die Schalter auslöten. Schalter werden normalerweise von vorne eingebaut.

Toubsn hat geschrieben: ↑

23.05.2022 14:35

Danke schon mal für die Antworten.

Okay, nachdem bei mir schon lange kein Kühlschrank mehr verbaut ist(kompressor-Kühlbox), frag ich mich, wieso das dann immer geleuchtet hat , aber okay jetzt weiß ich mal, wofür das eigentlich ist

.....

Leuchtet bei mir auch, seitdem ich den Kühli ausgebaut habe. Hat mich sehr verwundert, weil ich ihn doch gerade deswegen ausgebaut hatte (keine Funktion im Gasbetrieb).

Erst mal vielen Dank an 'Hugo', genau die Kabel sind bei mir auch abgerissen. Jetzt weiß ich wie sie wieder verbinde, auch wenn ich nicht weiß wofür die eigentlich sind.

Den Effekt mit der leuchtenden LED vom Gas-Betrieb obwohl ich einen Kompressor Kühlschrank habe, habe ich auch.
Ja, war ausgebaut, ist aber alles wieder so verkabelt wie es war. Seltsam....
