Zuleitung vom linken Scheinwerfer zu kurz, mein Tipp

[endeavour]

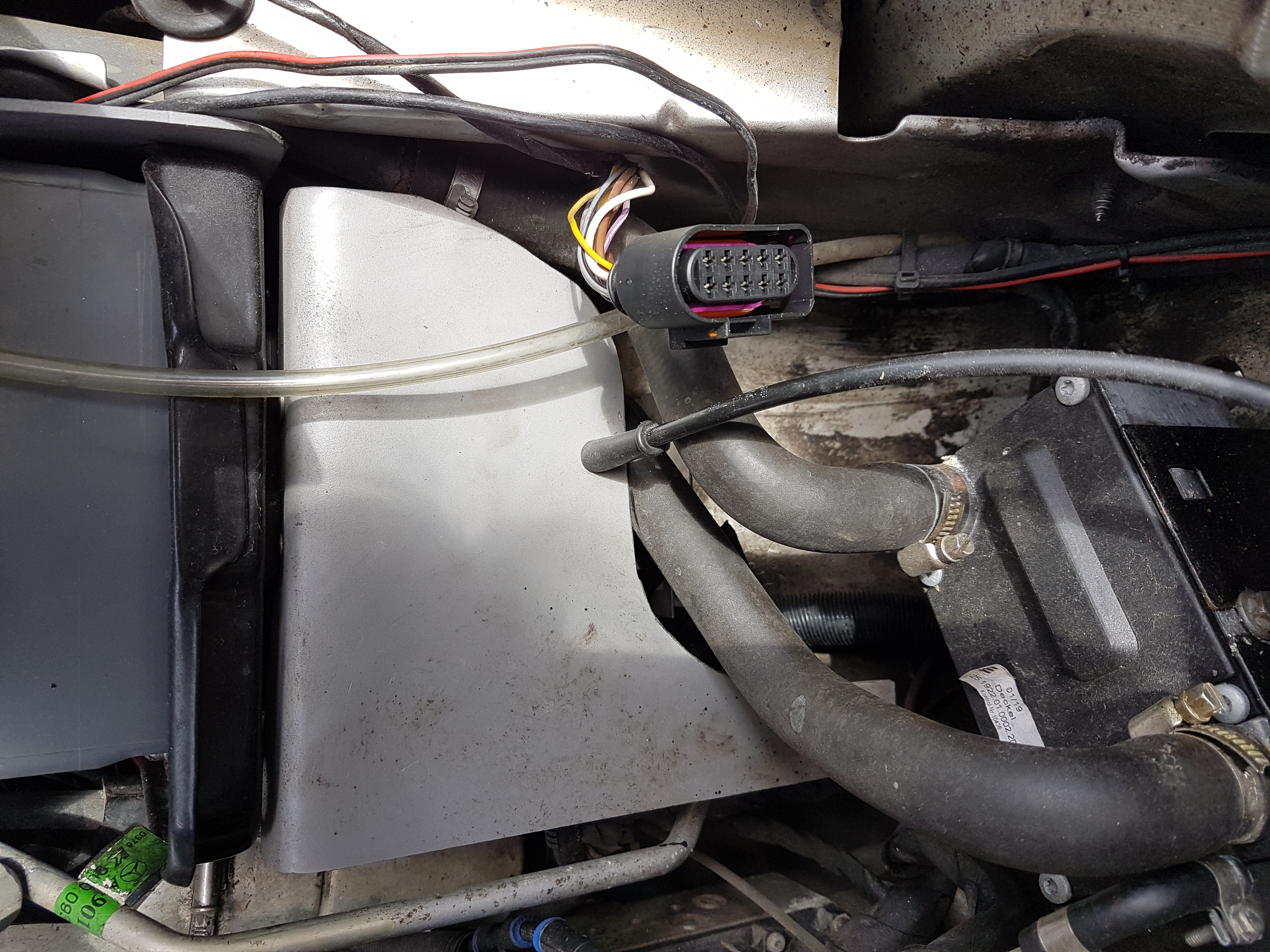

Hallo zusammen, als ich unseren Zuheizer/Standheizung im Cook überholen wollte, mußte zuvor den linken Scheinwerfer ausbauen. Leider war die Zuleitung mit Stecker so kurz und saß so stramm auf den Gehäuse-Stecker, dass ich diesen nur mit Zerstörung ab bekommen habe.



Um zukünftig besser an den Stecker zu kommen, habe ich eine Verlängerung dazwischen gesetzt und bin wie folgt vorgegangen.

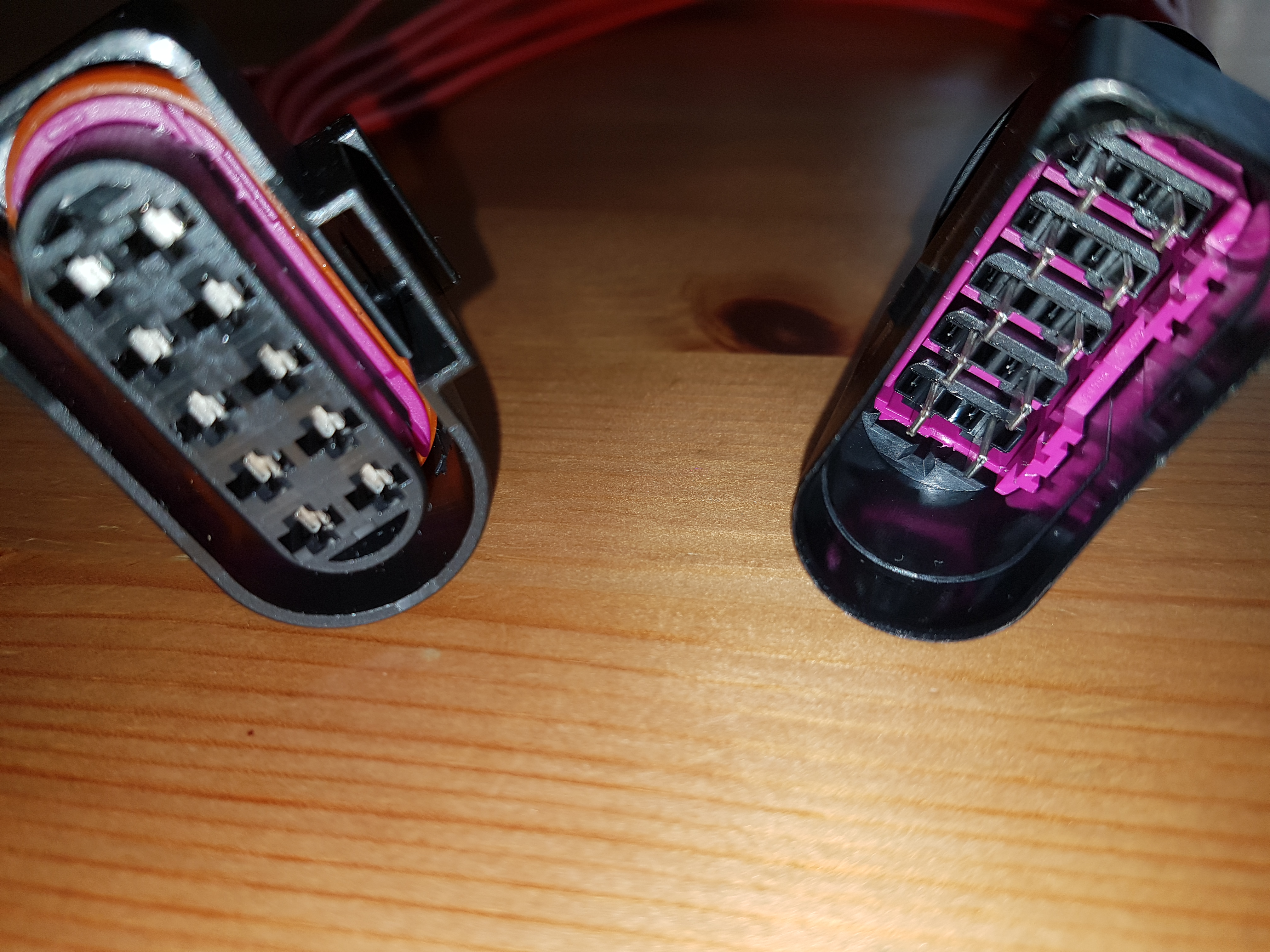

Ich habe mir Stecker und Buchse bei VW besorgt (1J0973835 + 1J0973735)
Da die Zuleitungen alle einen Kabel-Querschnitt von 1,5mm haben, habe ich die Kontaktfedern (A0115457626) einmal bei Mercedes bestellt (die es dort einzeln gibt) und für Kabel mit 2,5 mm Querschnitt geeignet sind und die Stiftkontakte die ebenfalls für Kabel mit 2,5 mm Querschnitt geeignet sind, beim großen Auktionskaufhaus bestellt (N103 190.01).
Zusätlich benötigt man 20 Aderabdichtungen (A0005452939), die es ebenfalls einzeln beim Freundlichen gibt.

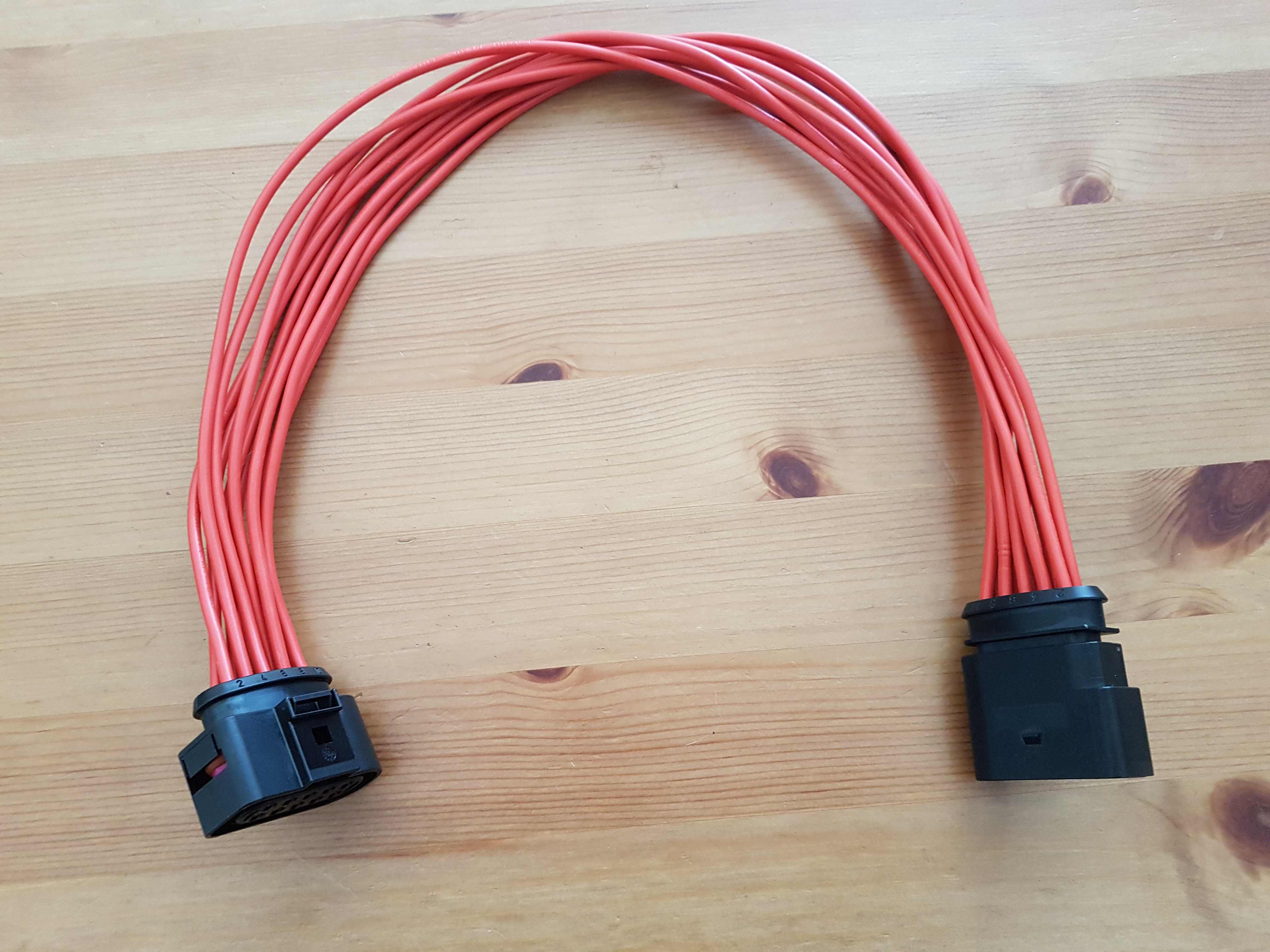

So sieht alles zusammen gebaut aus


und so..

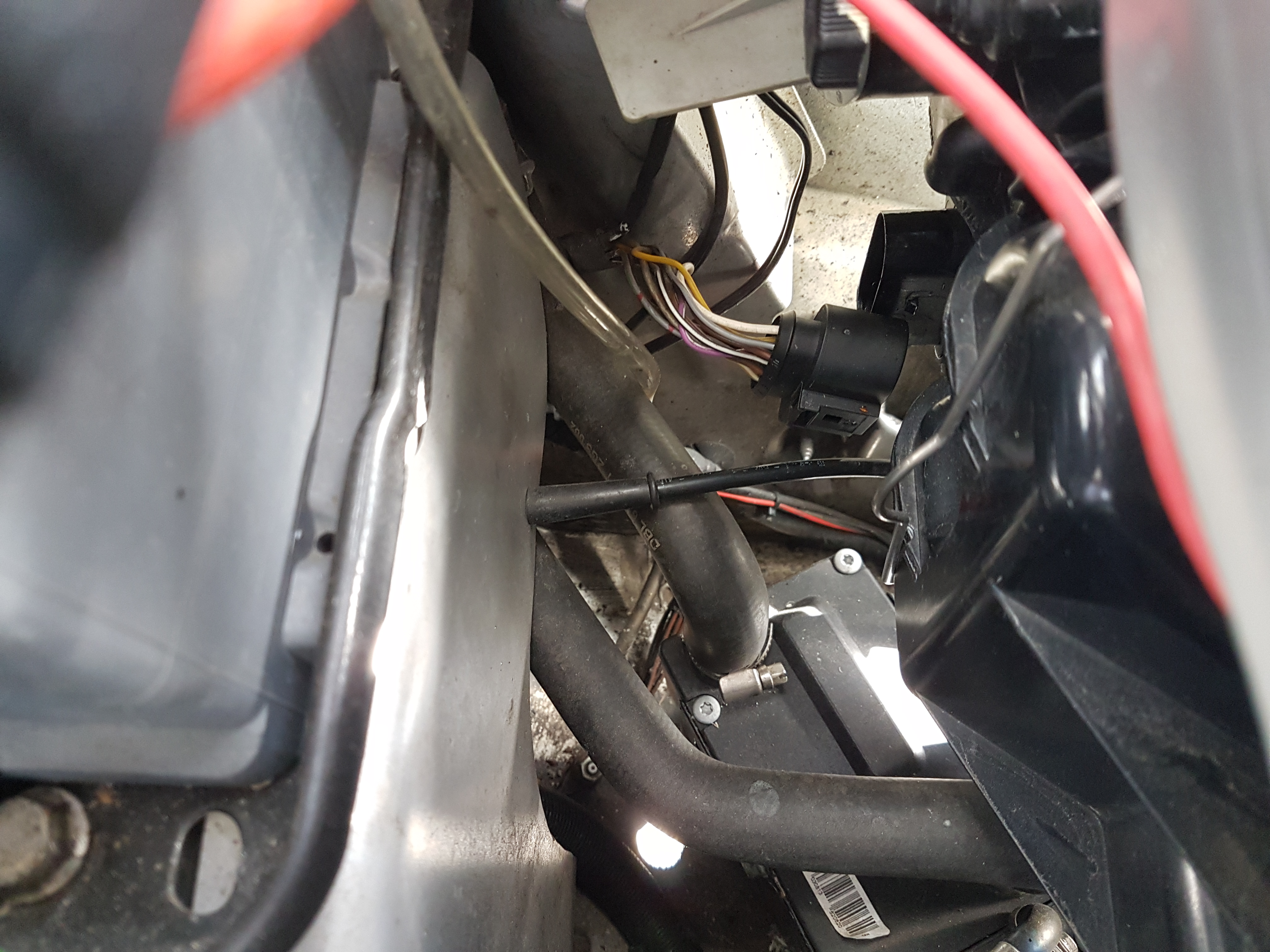

wenn alles zusammen gesteckt ist


Vielleicht ist das für den ein oder anderen interessant.

Grüße
endeavour

[Kasimir]

Danke fürs Teilen, ziemlich saubere Lösung - aber auch sehr aufwendig.
Hast du auch eine Fotostrecke von der Überholung des Zuheizers? Ich kann mir vorstellen, dass das auch viele interessieren würde.

Grüße

[komposti]

Super Lösung,
hast Du nicht Lust, eine Kleinserie aufzulegen

Wie hast Du denn den Zuheizer wieder ans Laufen bekommen?
bei meinem war zwar das Hauptstromkabel komplett vergammelt aber laufen will er auch nach Reparatur des Kabels nicht.

BG Thomas

[Netsrac]

...Hast du auch eine Fotostrecke von der Überholung des Zuheizers? Ich kann mir vorstellen, dass das auch viele interessieren würde...

Dazu gibt's im T4-wiki eine ganze Menge:
https://www.t4-wiki.de/wiki/Zuheizer

Vor der kompletten Demontage würde ich die Glühkerze prüfen - da der Zuheizer meist nicht lange läuft, versottet er oft und wird zum Nebelwerfer.

Carsten
