Verbesserung Heizung Heckstauraum

[Jan M]

Hi Mac,

Thank you very much for a great report! Do you have some pictures from the work or result you could share?

[Macintosh]

Noch ein paar Bilder.....

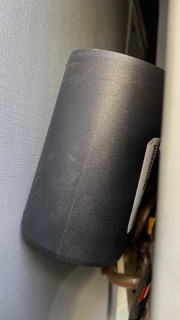

T-Stück am originalen Schlauch (3x75 mm Durchmesser

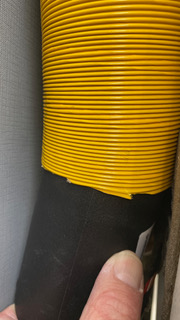

Sitzt dann zwischen Fahrzeugwand und Rückwand Klo

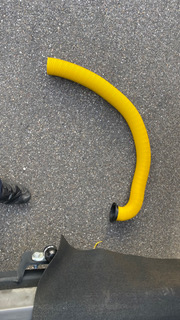

Schlauch für die Heizung im Bad, mit originaler Düse


Angeschlossen an T-Stück Ausgang oben

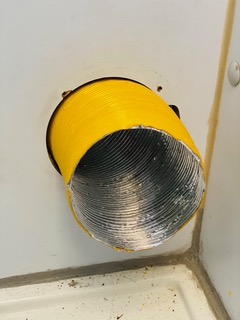

Auslass Bad noch ohne Düse

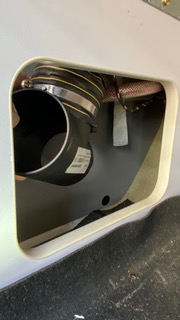

Auslass Heckstauraum Rohr

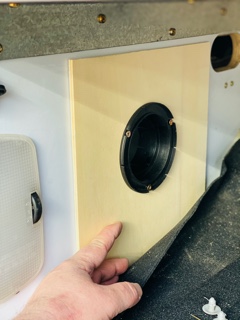

Auslass Heckstauraum mit Düse eingebaut....


[Kasimir]

Sieht gut aus. Gut zu wissen, dass das System komplett reversibel ist! Aber hast du dir nicht jetzt den Ablaufhahn des Boilers zugebaut? Naja, so häufig braucht man den auch nicht...

[Macintosh]

Nein, der Ablaufhahn ist frei, das Rohr unten und das Rohr zum Bad drücken den Schlauch und das T-Stück nach oben und damit liegt der Schlauch nicht auf dem Hahn auf. Dort hinten ist alles frei und kann problemlos bedient werden.

Mac

[Jens L]

Hallo Mac,

Gratulation auch von mir.
Ich werde die Heckheizung bei mir auch einbauen, kann aber den Auströmer nicht platzieren wo Deiner sitzt, da ich ein großes Schubfach im Kofferraum habe. Werde den Auströmer links neben der WC-Casette mit einer Aluplatte montieren. Ich muss aber ab dem T-Stück auf 60er Rohr adaptieren denn nur der 60er Auströmer mit 94 mm Aussendurchmesser würde von der Breite überhaupt passen.

Jetzt meine Frage. Wie hast Du die Edelstahlblende hinter dem Kochfeld abbekommen?
Ich sehe nur ein Schraube rechts und wenn die raus ist tut sich nichts.

Grüße Jens

Gesendet von meinem SM-G965F mit Tapatalk

[Macintosh]

Hallo Jens,

bei meinem ist die Platte rundherum geschraubt, allerdings ist meiner ein Modell 99. Es sind 9 Schrauben wenn ich mich nicht verzählt habe, ich weiss nicht wie das beim FL befestigt wurde

Mac

[Jens L]

Hallo Mac,

danke für Deine Rückmeldung.
Dann hat Westfalia ab gelber Ausstattung die Befestigung geändert.
Ich denke ich bekomme es auch so hin,
soviel Luft scheint da ja eh nicht zu sein um da hinter zu greifen.
Habe heute die Teile bestellt.
Ich werde berichten.

Grüße Jens



Gesendet von meinem SM-G965F mit Tapatalk

[Jens L]

Hab gerade mal noch Bilder angeschaut.
Vor der gelben Ausstattung ist die Edelstahlblende wahrscheinlich nach dem Möbeleinbau montiert worden. Nach untern ist sie abgekanntet und senkrecht mit Schrauben auf die Arbeitsplatte befestigt.
Ab der gelben Ausstattung klemmt die Edelstahlblende hinter den oberen und unteren Schrank. Also müssten dann erst die Schränke raus...

Grüße Jens

Gesendet von meinem SM-G965F mit Tapatalk

[Jürgen]

Dann hat Westfalia ab gelber Ausstattung die Befestigung geändert.

Hallo Jens!
Bei mir ist dieses Blech auch ringsherum verschraubt, graue Ausstattung und Baujahr 11/2000. Ich möchte gerne noch ein Problem mit diesem Blech in den Raum stellen.
Es ist verdammt scharfkantig und bei einem Unfall mit starker Verzögerung wird dieses Blech sich losreißen von diesen paar dünnen Schräubchen, durch den Innenraum fliegen und Schäden an Personen und der Inneneinrichtung hinterlassen. Von daher habe ich schon vor vielen Jahren dieses VA Blech an den Ecken abgerundet, an den Schnittkanten entgratet und mittig 2 Löcher a' 10,5 mm gebohrt, da wo an der Seitenwand der Karosserie die Versteifungsstreben verlaufen. Mit 2 Bolzen M10 wird dieses Blech nun an diesen Streben verschraubt, zu sehen sind im Einbauzustand nur 2 VA Hutmuttern M10. Diese konstruktive Verbesserung hält das Blech sehr fest und es vibriert nun auch nicht mehr.
Grüße von Jürgen

[komposti]

Servus Jürgen,
gute Idee, kannst Du bitte davon mal ein Foto einstellen, aufdem man sieht wo genau Du gebohrt hast?

BG Thomas

[Jürgen]

Hallo Thomas! Dies mache ich gerne, muß mich da aber erst einmal an meine vielen Fotos ranmachen und suchen . Grüße von Jürgen

[Jürgen]

Hallo Thomas! Damit das eigentliche Thema hier im Thread nicht auseinander gerissen wird, werde ich einen neuen Beitrag zu dem VA Blech eröffnen. Mir fehlt nur gerade die Gelegenheit und ich hoffe am Wochenende wird das was.
Grüße von Jürgen

[komposti]

Servus Jürgen,
alles klar, bloss kein Stress
Schönes Wochenende

Bg Thomas

[Jürgen]

bloss kein Stress

Hallo Thomas!
Habe fertig und auch Euch allen hier im Forum ein schönes Wochenende, hoffentlich können wir bald wieder los mit den Cooki's ....
Gruß Jürgen
https://forum.james-cook-freunde.de/vie ... =16&t=7741

[Jens L]

Hallo zusammen,

kurzes Update:
Hatte mir auch die Heizung ins Heck gebaut.
Konnte aber nicht wie Mac den Auströmer im Stauraum platzieren.

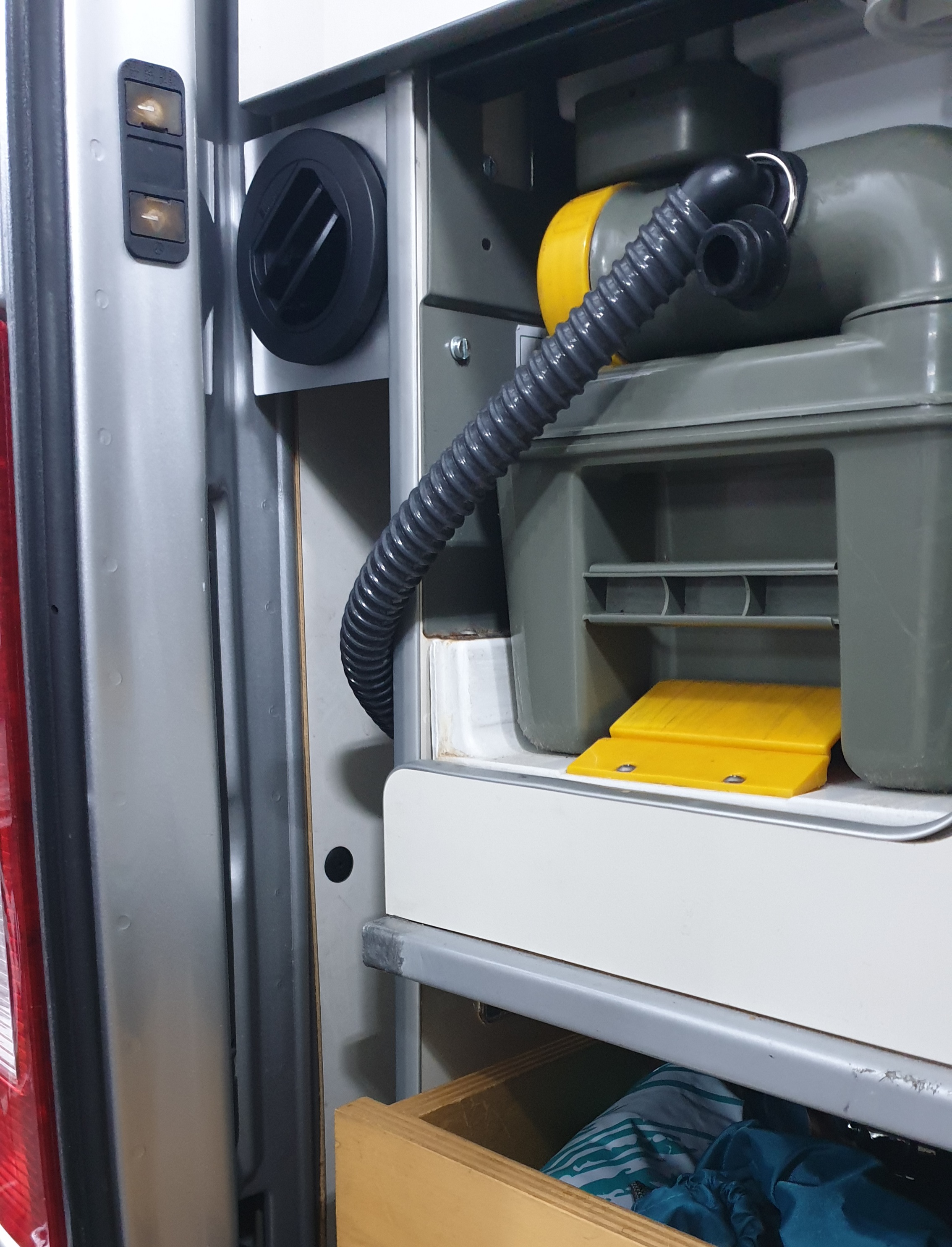

Ich hab den Auströmer mit einem Alublech links neben die WC-Cassette montiert.

Fazit:
In Kombination mit einem Luftentfeuchter sind die Hecktüren bei kalten Nächten kaum noch beschlagen. Die Rückleuchten beschlagen immer noch. Ich würde es wieder bauen.

Grüße Jens
