Kabelbaum unter dem Himmel an der Frontscheibe

[komposti]

Hallo Freunde des einzig wahren Kastenwagens ,

ich habe heute endlich mal den Himmel im Führerhaus ausgebaut um den Scheibenrahmen mit Fluid Film zu behandeln.
(Danke Carsten für den Hinweis) Da sieht aber glücklicherweise alles noch schön trocken und rostfrei aus.
Allerdings stellen sich mir hier doch 2 Fragen:

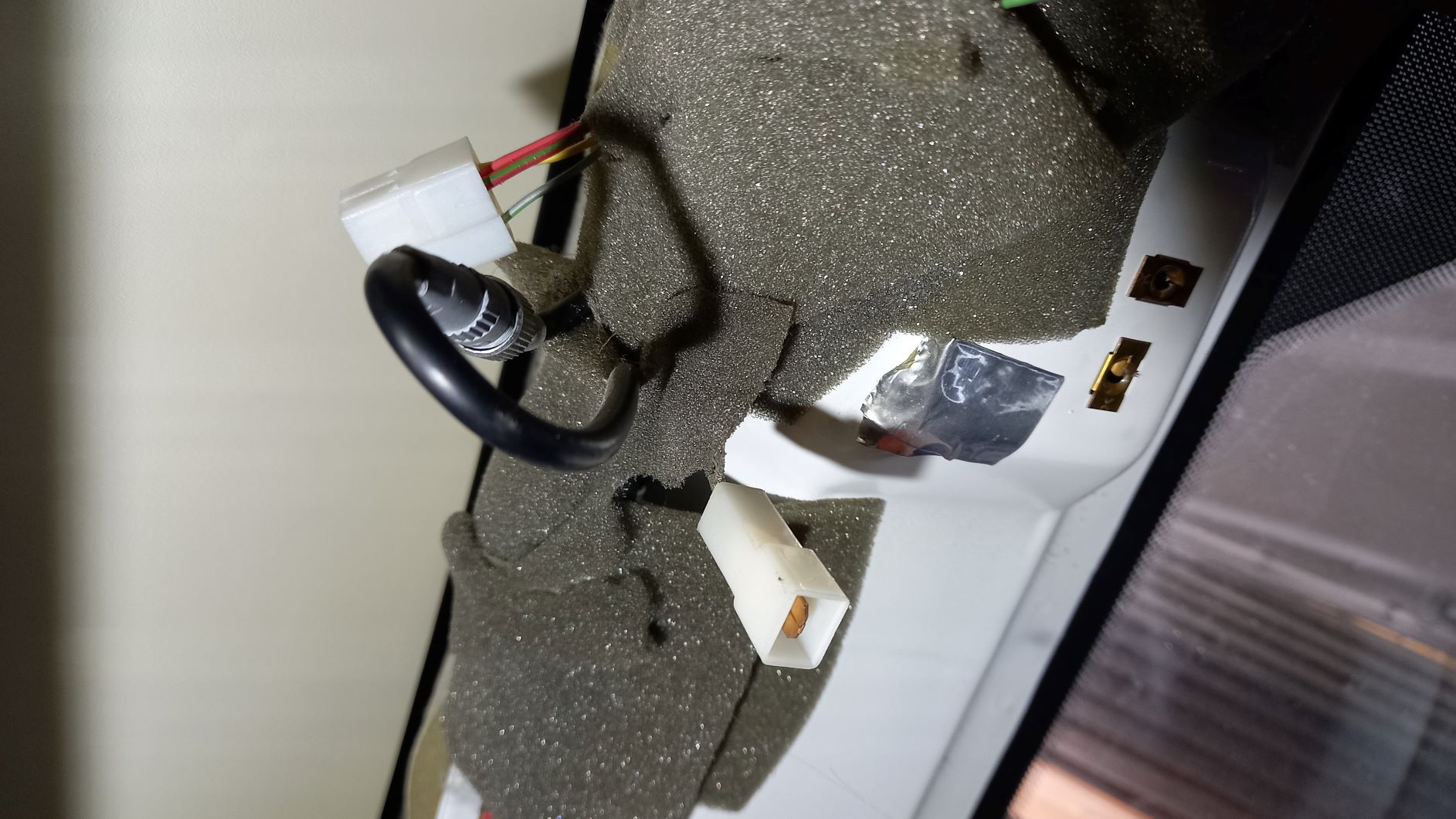

Kann jemand beantworten, wofür der 3 Polige Stecker und der 1 Polige Stecker ist der hier lose rumhängt?
Und dann bin ich etwas erschrocken, als ich an der A-Säule auf der Fahrerseite dieses schwarze Kabelchen entdeckt habe, das da unisoliert seine Kupferlitze in die Luft hält.

Hoffentlich kann man auf den Fotos alles erkennen.

20210630_165600 verkleinert.jpg (2.57 MiB) 509 mal betrachtet

20210630_173935 verkleinert.jpg (251.74 KiB) 509 mal betrachtet

Die Kabelfarben am 3 Poligen Stecker sind:

1x gelb, 1 x grau und 2 x am selben Kabelschuh rot/grün

Der 1 Polige ist mit nem schwarzen Kabel belegt.

und das Kabel mit der offenen Litze kommt von links unten...

Danke wenn Ihr mir helfen könnt.

BG Thomas

[Jens L]

Hallo Thomas,

Der 3-polige Stecker hat wohl mit der Standheizung zu tun. Ich hatte mal die Kabel des Stecker gebrückt in der Annahme es ist der Stecker für die Außentemperatur, dabei ging die Heizung an und auch wieder aus. Habe dies aber nicht weiter verfolgt. Warscheinlich kann man da einen Funksender oder einen zusätzlichen Schalter anschließen.

Der 1-polige Stecker weiß ich auch nicht was es ist.

Es gibt da noch einen 3. 2-poligen Stecker der ist für den nicht verbauten Fühler der Außentemperaturanzeige im Display, die nur 3 Striche anzeigt. (Taste oben links). Dieser Stecker war bei mir mit dem grauen Schaumstoff komplett umwickelt.

Das abisolierte Kabel in der A-Säule links ist vielleicht ein Zugdraht.
Zieh mal bisschen dran wenn und unten links im Fußraum schaust. Da kannst Du es vielleicht verfolgen.
Wenn Du nichts rausbekommst dann isoliere den auf jedenfall.

Grüße Jens

Gesendet von meinem SM-G965F mit Tapatalk

[komposti]

Hallo Jens,

danke schon mal.
Zugdraht wäre eine Möglichkeit, wobei mir sich dann nicht erschliesst wieso der blank ist.
Ja isolieren werde ich den auf jeden Fall.

Mal sehen ob noch jemand anderem was dazu einfällt.

Bg Thomas

[HerrmannOnTour]

Hallo Thomas,
ich bin an genau dieser Sache auch gerade dran... wo genau hast du das Fluid Film wie auf-/angebracht?

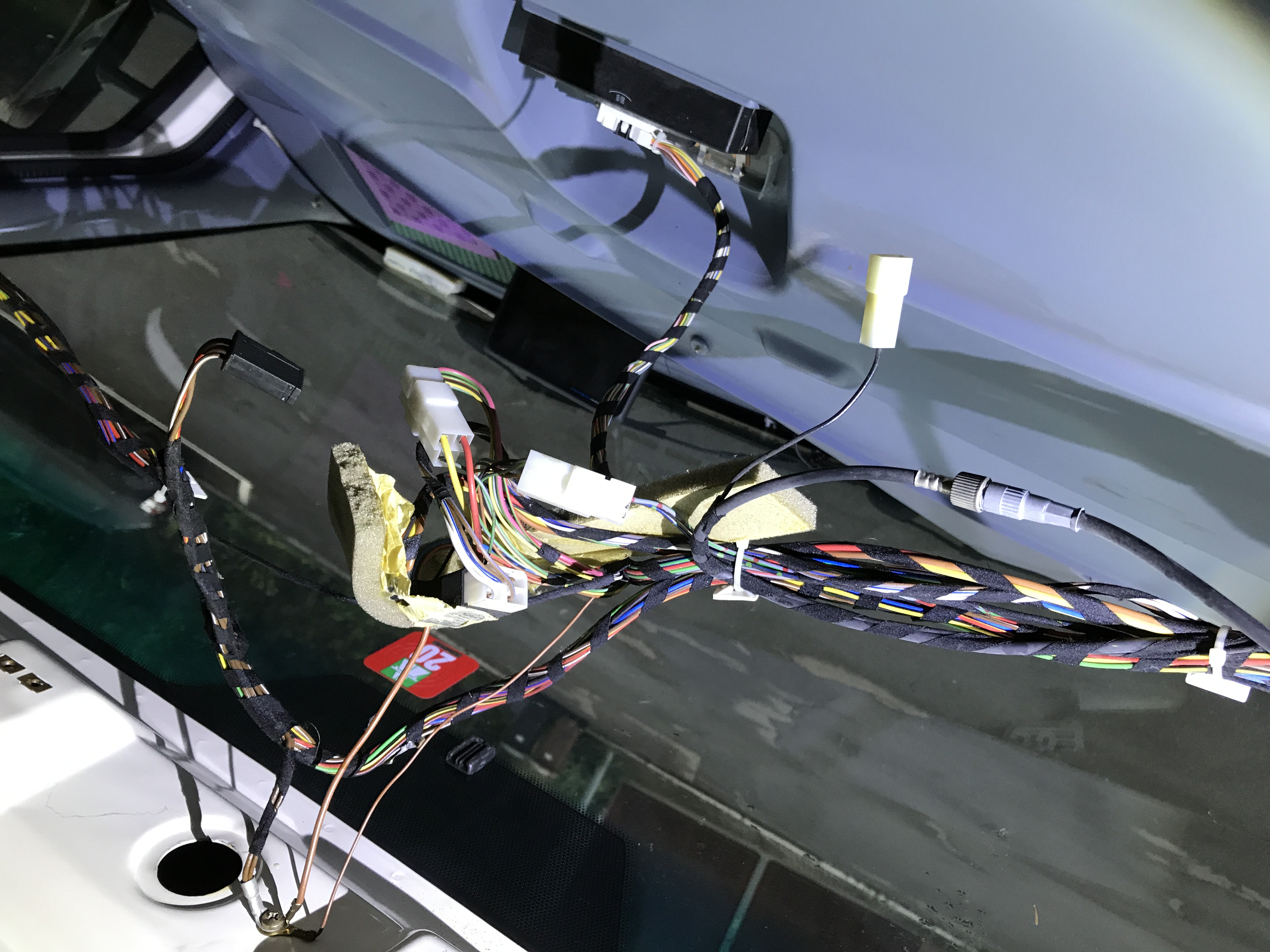

Bei mir ist der Kabelbaum gleich mit dem Himmel runtergekommen, daher schaut das etwas anders aus:


Da der Einzelstecker bei mir direkt mit dem Antennenkabel verwurschtelt ist, hätte ich vermutet, dass es mit der Antenne zu tun hat. Vielleicht auch einfach nochmal ein Massekabel für die mögliche Kombiantenne FM/GPS ("Haiflosse"), die es für die JC mit Navi ab Werk gab? Durchgemessen habe ich es noch nicht.
Der Dreifachstecker ist bei mir angeschlossen, wie mir scheint. Eine Standheizung ist bei mir verbaut und funktionsfähig...


Beste Grüße,
Matthias

[komposti]

Hallo Matthias,

über den beiden A-Säulen sind Öffnungen, die im Scheibenrahmen nach unten gehen.
Dort habe ich mit rel. langen Sprühsonden den Fluidfilm reingesprüht.
Du steckst die Sonde soweit rein wie es geht, dann sprühst Du und ziehst die Sonde gleichzeitig langsam zurück.

20210630_114650 v.jpg (183.1 KiB) 392 mal betrachtet

Gutes Gelingen.

BG Thomas
