Schublade unter dem Durchgang

[Martin]

Super!
Mir würde es reichen, wenn du einmal die Breite und die beiden Diagonalen posten könntest. Jeweils außen.
Danke

[Timebird]

Hallo,
ich würde mich auch sehr über den Plan freuen

Gesendet von meinem SM-G935F mit Tapatalk

[Werner]

Hallo,
da hatte ich neben der schönen Auszugsbox von ixcebichee beim James Cook Treffen damals in Heidelberg noch eine einfache Lösung mit IKEA Boxen gesehen und dann einfach ohne großen Aufwand nachgemacht.
Sonnenschirm und Wäschespinne haben daneben noch Platz. Einfach mit Kabelbindern verbunden und vorne eine Lasche.
Viel Spass und noch schönen Urlaub-
Werner

[Djian]

Ach ist das eine geniale Lösung. Gratuliere dazu!
Scheinbar hat die JC-Welt darauf gewartet .
Würde mich nicht weniger über den Plan zum Nachbau freuen.

Gerne an:
nikoxx@gmx.de

Danke Millemal und allzeit gute Fahrt.

[Bernd]

Hallo, allerseits,

möchte zu diesem hochinteressanten Dauerthema auch gerne noch meinen Bierschubladensenf dazu geben. Unter anderem inspiriert von diesem Thema hier im Forum an sich und von den Bilder von ixcebichee speziell, habe ich mir auch eine entsprechende Schublade gezimmert. Die Fachunterteilung habe ich dabei so gewählt, dass zwei Bierbüchsen der Halbliterklasse übereinander rein passen; sowohl in der Länge als auch in der Breite.




Zum Gesamtfassungsvermögen kann ich demnächst mal eine Aussage machen, wenn es gen Norwegen geht und ich den Bunker volllmachen werde.

Die Farbe hat sich ergeben durch entsprechende Restbestände an Lasur im Werkstattregal. Und auch die Messingbeschläge an den Ecken sind auch nur deshalb dran, weil sie seit über 15 Jahren in meiner Werkstatt vor sich hin gammeln. So hat sich für das Ding sogar noch ein recht rustikales Aussehen ergeben. Passt zwar nicht zum Rest der Inneneinrichtung des James, aber das Ding ist ja eh nicht zu sehen, außer man wird gerade vom Durst geplagt.


Die Schublade ist aus 1cm-Sperrholz geleimt und geschraubt und orientiert sich in den Maßen einfach am vorhandenen Raum unter dem Durchgang. Bei Interesse kann ich gerne noch mehr Details nachliefern.

Grüße
Bernd

[Bernd]

Und hier noch das angekündigte Fassungsvermögen: 68 Büchsen.


[UHoischen]

Lieber James Cook Fahrer,

ich bin seit einigen Monaten Besitzer eines JC Bj. 2005 und nutze den Winter zur Optimierung. Im Forum bin ich auf deine Schublade gestoßen und deine Bereitschaft den Plan für einen Nachbau zur Verfügung zu stellen. Davon würde ich gerne Gebrauch machen.

Im Voraus lieben Dank und Grüße aus dem Ruhrgebiet

Ulli

[Bernd]

Hallo, allerseits,

die Nachricht von Ulli nehme ich mal zum Anlass, meine früher schonmal eingestellten Bilder der Bierschublade wieder einzustellen. Es scheint keinen Weg zu geben, die schonmal hochgeladenen Dateianhänge erneut hochzuladen, so dass sie dann wieder im ursprünglichen Beitrag erscheinen. Daher diese neue Nachricht. (Sollte jemand doch wissen, wie das geht, bitte Bescheid geben oder Link schicken zu der Stelle, an der das steht.)
Hier jetzt aber die Bilder:

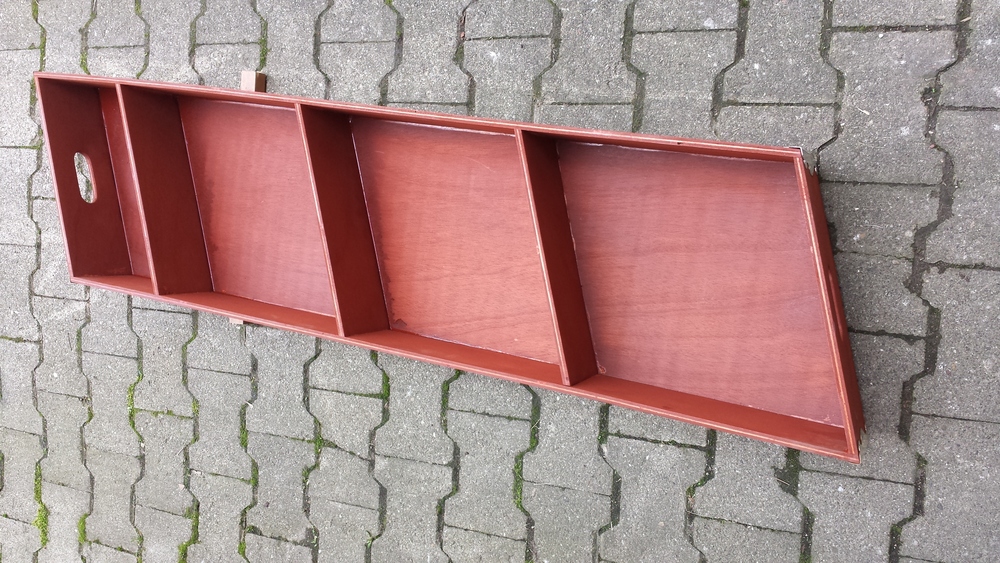

Gesamtansicht

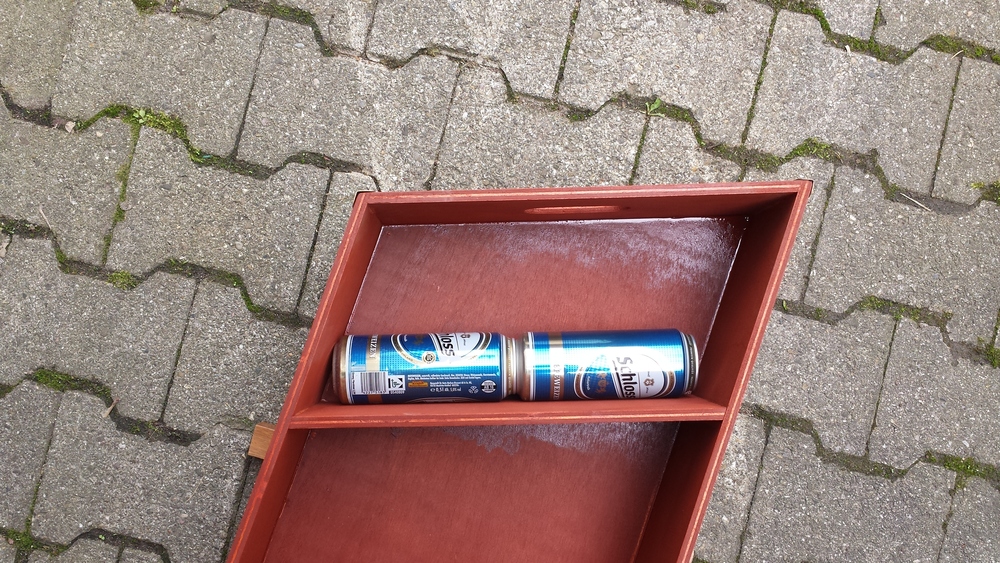

Bierbüchsen in der Breite

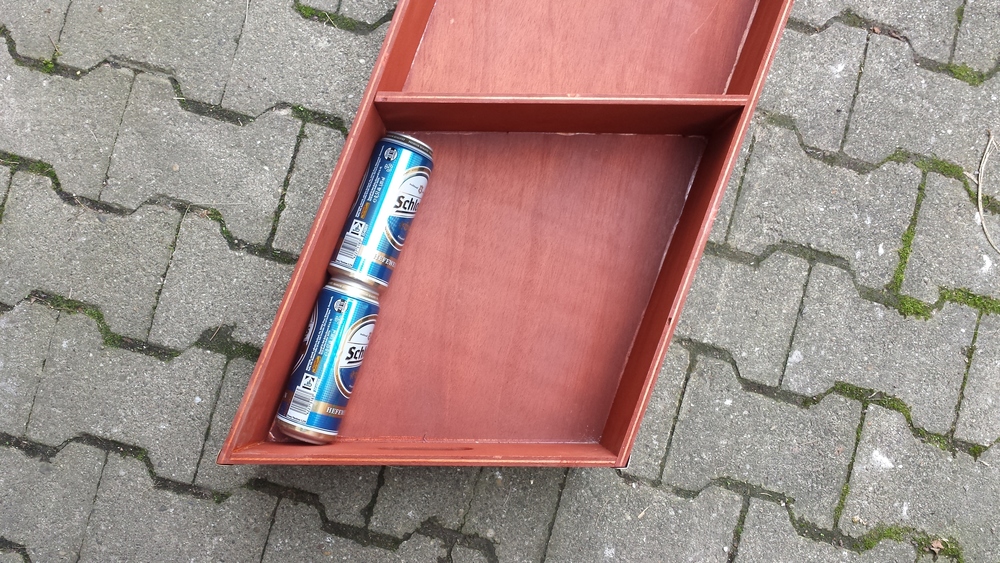

Bierbüchsen in der Länge

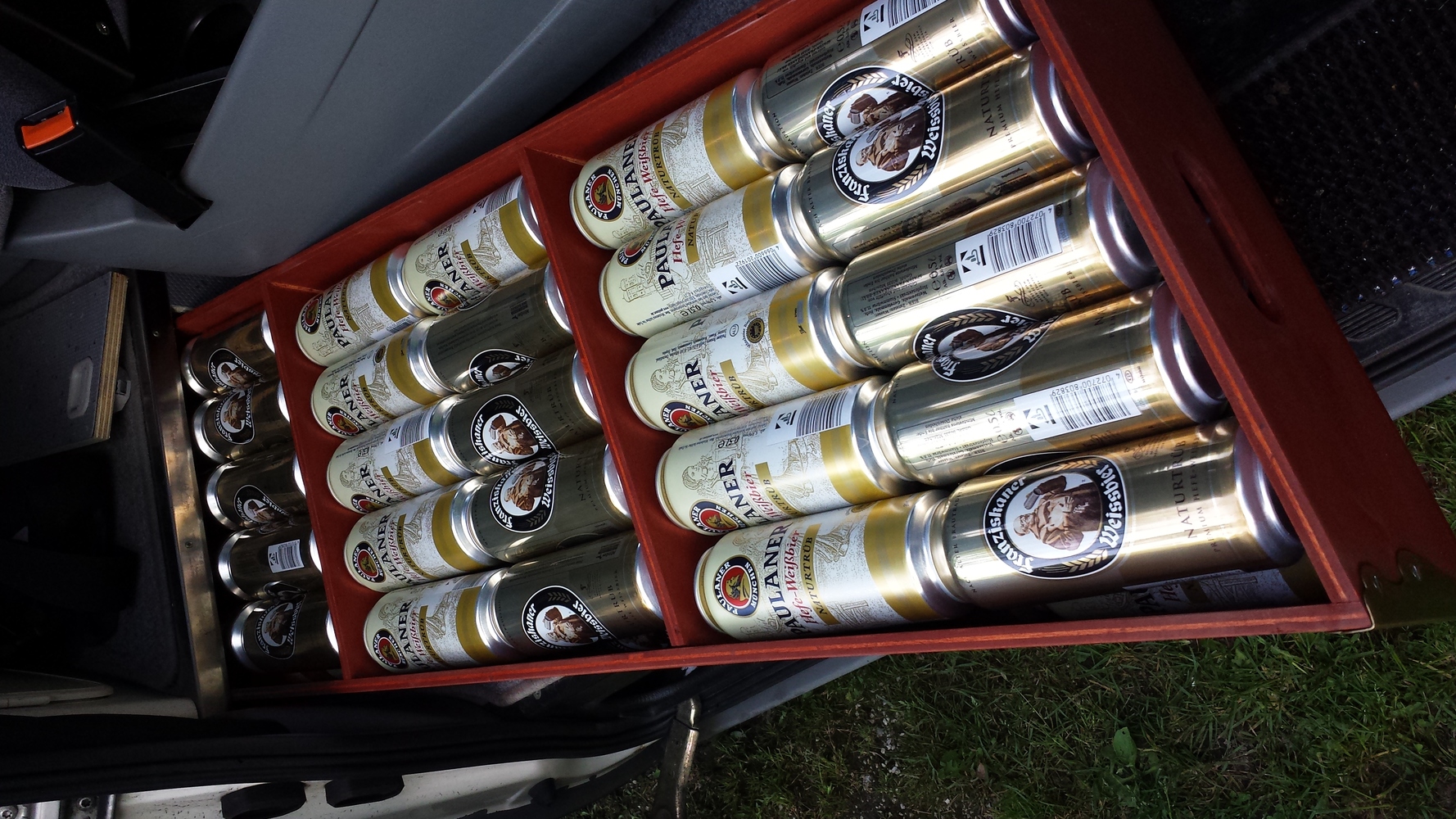

68 Büchsen gehen rein

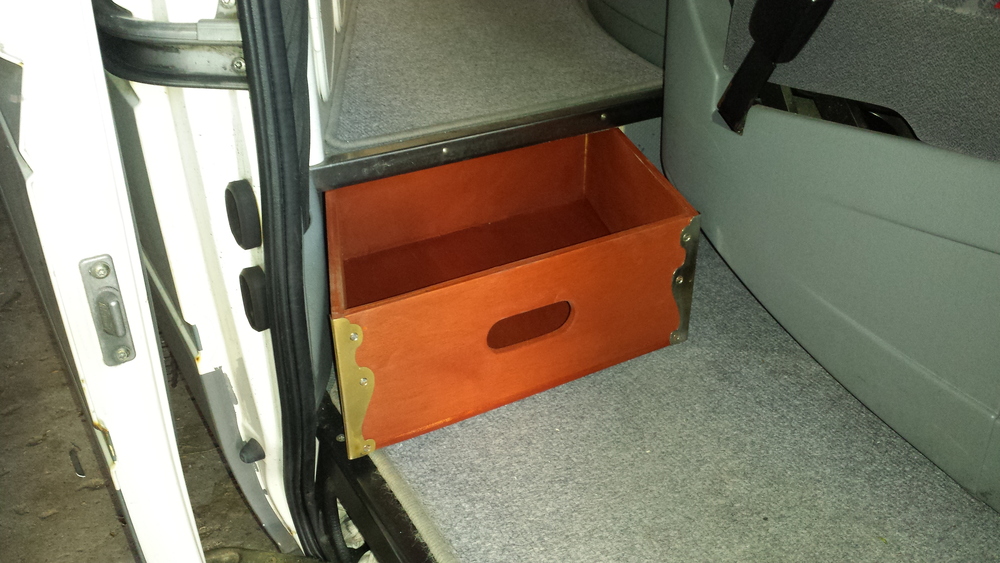

Im Loch


Ein erklärender Text hierzu findet sich in meinen beiden vorherigen Kommentaren.

Gruß
Bernd

[chase4food]

Here is a low cost (free) alternative that I prefer. Using a modified low aspect ratio wine carton. You can store 24 bottles of wine if you choose . I have yet want to make a customized storage for it with plywood as the cardboard carton is light weight and thin. The best part is you can choose to have one or two which give you the flexibility should you want to devote the precious space for something else.

I cut two finger holes into the carton

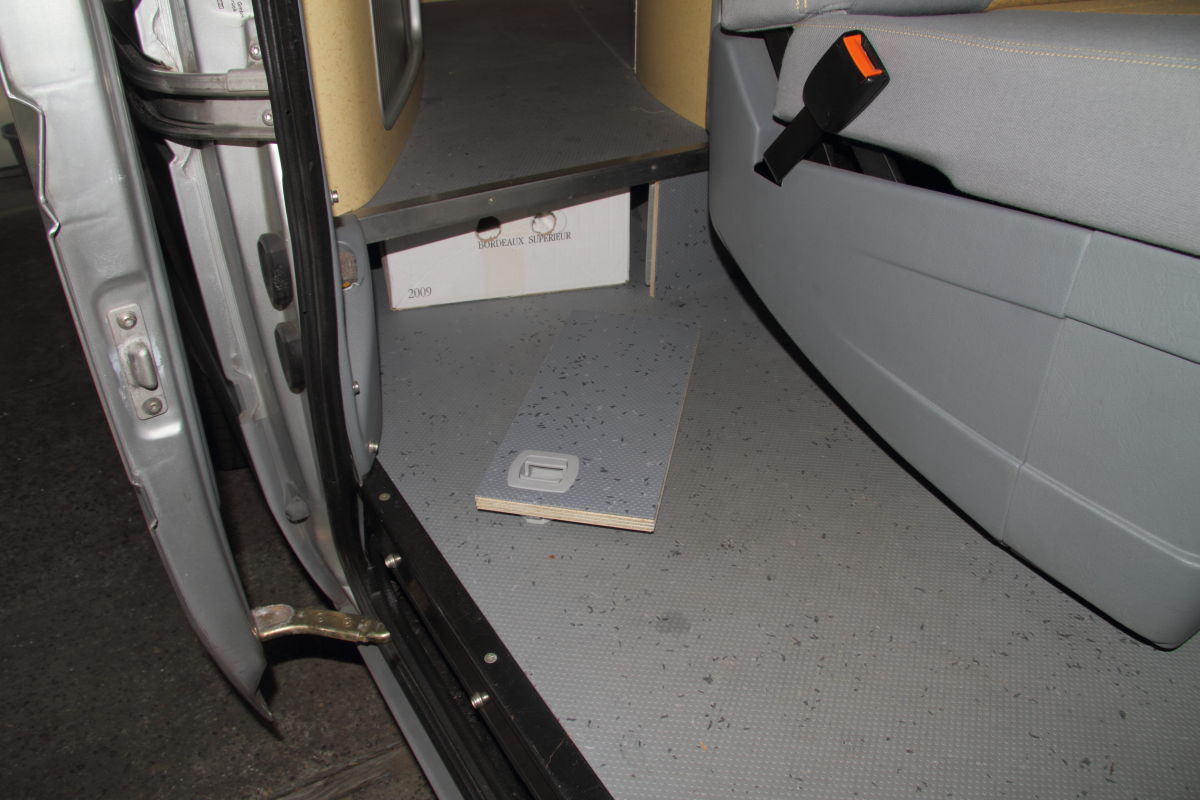

here is a foto from the rear doors - with only one 12 bottle carton


low aspect ratio 12 bottle wine carton - you need to fold the flaps on the top

[Thomas T.]

Moin moin,

bemerkenswert auf welche Weise das Ladevolumen der Durchlade hier bemessen wird .

Ich für mein Teil mag gar keinen Alkohol . Aber ich liebe meinen "Stoffel" (Labrador Retreiver). Drum ist die Durchlade in meinem Cook auf Reisen mit Hundefutterdosen gefüllt. Max. 30 Stck. ohne Schublade oder Dergleichen, wenn ich von vorn nicht mehr drankomme wird von hinten mit dem Besen nachgeschoben.

[Bernd]

bemerkenswert auf welche Weise das Ladevolumen der Durchlade hier bemessen wird .

Ich für mein Teil mag gar keinen Alkohol .

Irgendwie hat bei dieser Schublade wohl jeder seine eigenen Maßeinheiten - ob das nun Bier- oder Hundefutterdosen oder Weinflaschen oder etwas anderes sind. Faszinierend!

[Bernd]

Hier für alle Interessierten jetzt noch die Maße meiner Schublade.

• Länge: 132,5cm

• Spitzer Winkel: 69°

• Breite (69°): 38,5cm

• Breite (90°): 35,9cm

• Abstand große Fächer: 38cm

Man sollte trotzdem vorher auch selbst nochmal nachmessen. Ich empfehle auch, zuerst die Grundplatte zu sägen und auszuprobieren. Wenn die passt, können die Seitenwände und die Innenfächer hochgebaut werden. Die Verwendung von 9mm-Sperrholz hat sich, auch bei voller Beladung, erst mal als ausreichend erwiesen.

Gruß Bernd

[OldWest]

On the first page of forum, there are two tunnel drawers.

http://james-cook-freunde.de/

In the first tunnel drawer one, the owner made the tunnel door wider. So the new door is as wide as the opening.

There are some vents in the passageway's walls so perhaps the original door was designed smaller to prevent blocking those vents?

There is also the photo at the beginning of this forum of a very fancy drawer box--more expensive to build.

[OldWest]

From this thread, it looks like different year James Cooks may have different sized tunnel doors. The newer Yellow version apparently has the wider tunnel door while older ones may not?

viewtopic.php?f=1&t=767&p=3079&hilit=st ... chub#p3079

[Alice_im_Wunderland]

Hallo an alle,
Hat zufällig jemand noch einen Plan der Schublade für den D312 Bj 1999. Würde mich sehr darüber freuen.

Lg
