Abwassertank Sperrhebel

[woodz]

Servus markus73,

magst Du uns evtl. mal via Bild zeigen, welches Teil bei Dir defekt ist, wofür Du also Ersatz benötigst?

Grüße woodz

[komposti]

Da bin ich jetzt aber mal gespannt

Bg Thomas

[Adrianlle]

A camera was mentioned in the thread. I had a spare camera in the work box so recently installed it under the Cook near the shock absorber. It looks back at the drain Paige near the rear bumper. To avoid more than one screen in the cab, I also installed a video changeover switch so that the monitor shows either the reversing camera( either the one on the roof or the one on the Atera bike rack) or the camera for the waste pipe. However it occurred to me that it would not be difficult also to fit an electrically operated valve. Then when on my own it would be v easy - and v lazy- to dump the grey water! If lockdown continues much longer in the U.K. then that might be the next project.......

[Boxerspezi]

Hallo Kasimir,
hallo Thomas,
die Betätigung eurer Absperrhähne scheinen schon mal renoviert worden zu sein. Weil, die Verbindung von meinem Handgriff zum Absperrhahn war mittels einer biegsamen Welle, die verrottet ist. An euren Cooks ist die Verbindung mittels Kardangelenken.
Frage: Wo habt ihr die her?
Würde ich sofort bei mir einbauen.
Mit coronafreien Grüßen
Boxerspezi

[komposti]

N abend Boxerspezi,

die Welle war bei mir bereits verbaut.

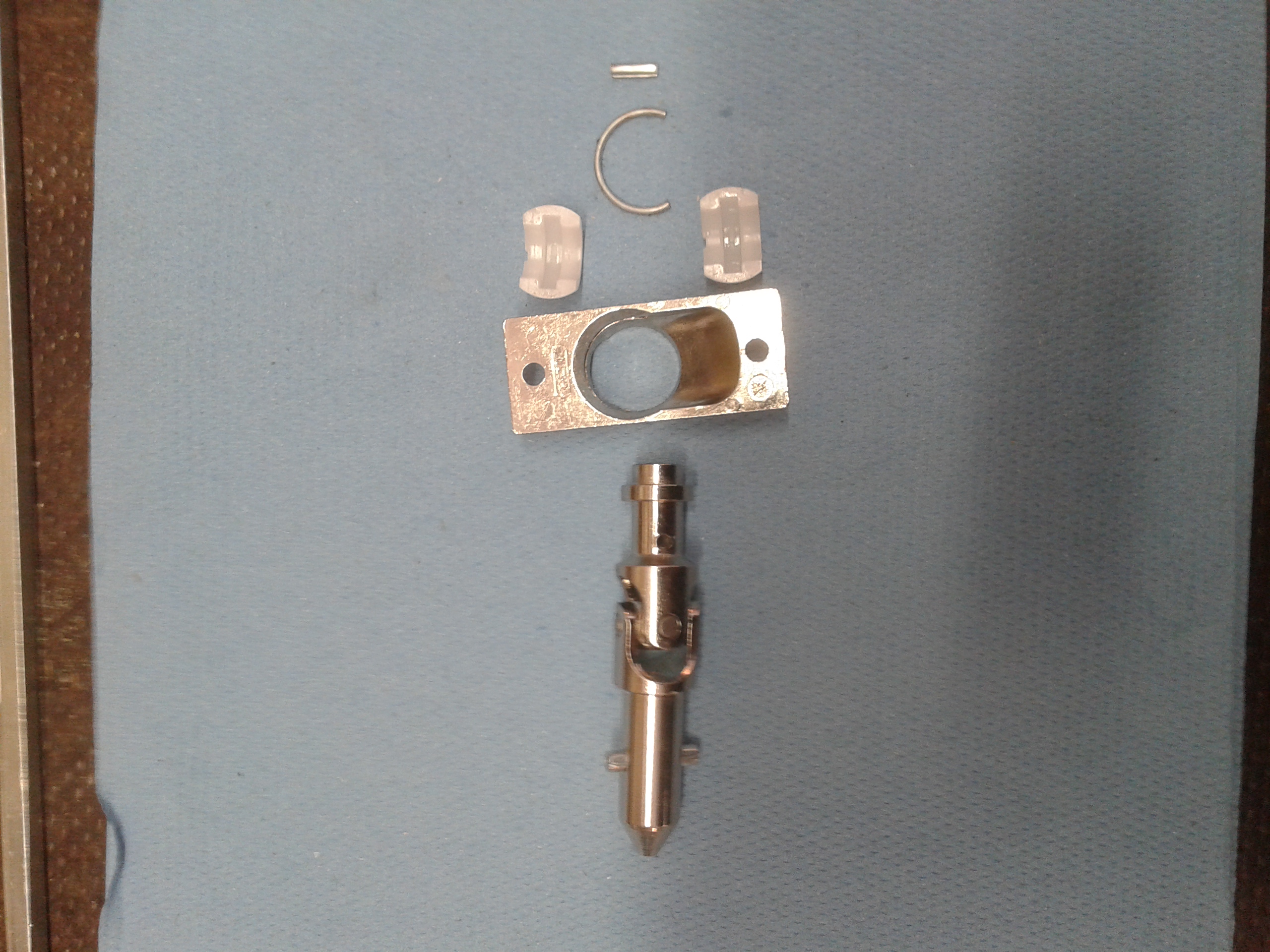

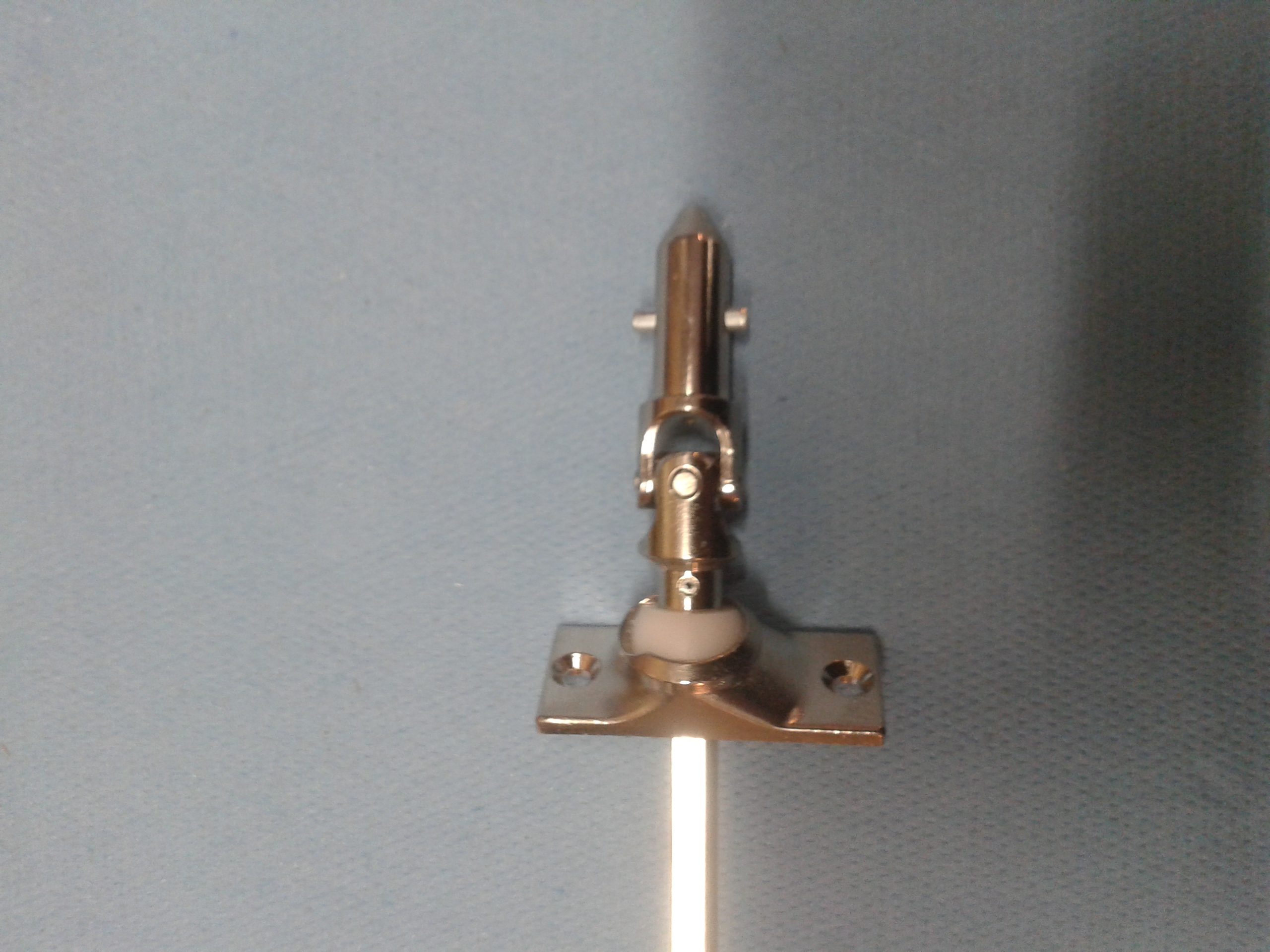

Als das eine Gelenk dann gebrochen war habe ich es durch eines von einer Rolladenantriebsstange ersetzt.

BG Thomas

Hier nochmal die Bilder der Reparatur:

Kreuzgelenk 1.jpg (1.28 MiB) 5321 mal betrachtet

Kreuzgelenk 2.jpg (1.58 MiB) 5321 mal betrachtet

Kreuzgelenk 3.jpg (1.44 MiB) 5321 mal betrachtet

Kreuzgelenk 4.jpg (1.39 MiB) 5321 mal betrachtet

Kreuzgelenk 5.jpg (1.3 MiB) 5321 mal betrachtet

[Boxerspezi]

Hallo Thomas,

Rollladenantrieb!!!! das ist ist die Lösung, genial...
Eine Frage noch: hat ein Gelenk gereicht? oder hast du 2 verbaut?

Vielen Dank und Gruß aus
Denkendorf von Georg

[E2nO]

Eine Frage noch: hat ein Gelenk gereicht? oder hast du 2 verbaut?

Ich verstehe die Frage nicht. Natürlich hat ein Gelenk gereicht, es war ja auch nur eins kaputt - von den zweien, die - wie man im Bilder Posting von Thomas sieht - verbaut sind.

[komposti]

So wie Enno schrieb:

eines hat da natürlich gereicht.

BG Thomas

[Boxerspezi]

Schönen Tag. Es scheint mir, dass es ein Problem mit dem Ablassventil oder mit der Verbindungswelle vom Griff zum Ventil gibt. Sie sollten sich an eine Profilperson wenden, die das Problem viel schneller identifizieren und beheben kann.

????????????

[komposti]

Servus Boxerspezi

muss man diesen Post verstehen

Beste Grüße, Thomas

[Kasimir]

Hi, bei mir sind jetzt beide Gelenke gebrochen. Gibt's irgendeine Komplettlösung ohne Gefrickel, die man einfach einbauen kann? Am liebsten würde ich die ganze welle einfach tauschen, meinetwegen auch mit Kugelhahn.
Viele Grüße
Kasimir

[Kasimir]

https://www.campingwagner.de/product_in ... nfo=p33691
140€. Jetzt muss ich doch mal überlegen ob ich basteln sollte

edit:
Die Welle ist zu kurz. Das Gestänge ist 70cm lang, die Welle aber nur 55cm.

[Kasimir]

Ich glaube ich hab die Lösung! Nach erfolgloser Suche nach maßgefertigten Wellen und der Überlegung doch einen elektrischen Kugelhahn von Lilie einzubauen (pro: Während der Fahrt einfach mal entleeren, falls es gerade regnet oder keiner hinguckt... Dank 100% Biospüli auch gewissenstechnisch kein Problem ), hab ich die wohl einfachste Möglichkeit gefunden, das Stangensystem zu reparieren:

Es gibt Kardangelenke mit 12mm Innendurchmesser, die Welle hat 12.8 mm Außendurchmesser inkl. Verzahnung.
Ich werde versuchen, die Welle einfach in das Kardangelenk reinzuklopfen, ggf. muss ich vorher etwas feilen.

Suchbegriff bei Ebay für die Nachwelt: "Kreuzgelenk 12mm"
14€/Stück - Aus Metall galvanisiert inkl. Madenschrauben - hab ich jetzt 2x bestellt. Länge Gesamtteil passt auch: Original 53mm, hier 52mm. Siehe Bild.
12€ Stück - Aus Alu Eloxiert gibts auch, aber man muss Bohren (durchgehender Splint statt Madenschraube, an sich stabiler da besser befestigt) und es gibt potenziell Kontaktkorrosion

Schon bescheuert, dass die Welle an sich total stabil ausgelegt wurde - außer bei den Kardangelenken selbst. Messing, Stahl, Nylon... vs. PE oder ABS oder was das ist.

Ich meld mich wenn ich's eingebaut habe.

Viele Grüße
Kasimir

Screenshot 2023-05-21 164511.png (196.04 KiB) 3297 mal betrachtet

[flott.weg]

ahoi in die runde.

bei meinem 96er, also mit rotem sperrhebel unterhalb der küche, hat sich meine welle verabschiedet. bzw. durch den roten Hebel läßt sich der sperrhebel nicht öffnen. nehme ich den sperrhebel ab und betätige mit einer nuss den vierkant der welle so dreht selbige durch. ahhh. der tank ist voll und muss entleert werden. ich komme hier gerade null weiter. jemand ne idee?

grüße jan

[flott.weg]

ahoi in die runde.

bei meinem 96er, also mit rotem sperrhebel unterhalb der küche, hat sich meine welle verabschiedet. bzw. durch den roten Hebel läßt sich der sperrhebel nicht öffnen. nehme ich den sperrhebel ab und betätige mit einer nuss den vierkant der welle so dreht selbige durch. ahhh. der tank ist voll und muss entleert werden. ich komme hier gerade null weiter. jemand ne idee?

grüße jan

Hilfe...; (
