Abwassertank Sperrhebel

[HerrmannOnTour]

Wenn ich das alles so lese: beugt jemand vor? Was könnte man denn machen?

[Thomas T.]

Moin,
ja, ich.
Hatte es hier schon mal beschrieben. Ich habe hinter dem linken Hinterrad einen Kugelhahn an der Karosserie befestigt und mit dem Rohr vom Abwassertank verbunden. Der Hahn im Auto bleibt offen und wird nur gelegentlich betätigt damit er nicht festgammelt.

[freigeist]

Moin !

Ich habe das genau so gelöst wie Thomas.
Klappt seit Jahren bestens und der Ablauf lässt sich bei der Entsorgung
auch besser positionieren.

Grüße Ralph

[flott.weg]

Moin !

Ich habe das genau so gelöst wie Thomas.
Klappt seit Jahren bestens und der Ablauf lässt sich bei der Entsorgung
auch besser positionieren.

Grüße Ralph

könnt ihr zwei mal nen bild posten? wenns paßt.

danke
jan

[freigeist]

Ja natürlich : !


Grüße Ralph

[flott.weg]

Ja natürlich : !288.JPG

Grüße Ralph

Daumen hoch. Find ich jutt. Merk ich mir. Vielen dank.

[flott.weg]

Kugelhahn ist endlich demontiert. Selbiger ist in Ordnung. Es hatte sich ein ziemlich fester Fettklumpen vor die Öffnung gesetzt. Deshalb lief das Wasser nicht ab. Naja. Jetzt isser draußen. Er ließ sich nur demontieren indem ich das Winkelstück gekappt habe. Jetzt muss ich mir mal überlegen wie ich das Ablaufsystem wieder montiere....

[Thomas T.]

Moin,
neuer Kugelhahn, Winkel mit Überwurfmutter, Schraubnippel mit Schlauchtülle und 20mm Schlauch bis ans Heck, fertig.
Gibt's alles im gut sortierten Baumarkt.

[Kasimir]

Ich glaube ich hab die Lösung! Nach erfolgloser Suche nach maßgefertigten Wellen und der Überlegung doch einen elektrischen Kugelhahn von Lilie einzubauen (pro: Während der Fahrt einfach mal entleeren, falls es gerade regnet oder keiner hinguckt... Dank 100% Biospüli auch gewissenstechnisch kein Problem ), hab ich die wohl einfachste Möglichkeit gefunden, das Stangensystem zu reparieren:

Es gibt Kardangelenke mit 12mm Innendurchmesser, die Welle hat 12.8 mm Außendurchmesser inkl. Verzahnung.
Ich werde versuchen, die Welle einfach in das Kardangelenk reinzuklopfen, ggf. muss ich vorher etwas feilen.

Suchbegriff bei Ebay für die Nachwelt: "Kreuzgelenk 12mm"
14€/Stück - Aus Metall galvanisiert inkl. Madenschrauben - hab ich jetzt 2x bestellt. Länge Gesamtteil passt auch: Original 53mm, hier 52mm. Siehe Bild.
12€ Stück - Aus Alu Eloxiert gibts auch, aber man muss Bohren (durchgehender Splint statt Madenschraube, an sich stabiler da besser befestigt) und es gibt potenziell Kontaktkorrosion

Schon bescheuert, dass die Welle an sich total stabil ausgelegt wurde - außer bei den Kardangelenken selbst. Messing, Stahl, Nylon... vs. PE oder ABS oder was das ist.

Ich meld mich wenn ich's eingebaut habe.

Viele Grüße
Kasimir

Screenshot 2023-05-21 164511.png

Kurzer Zwischenstand, die 0,3mm Unterschied sind viel Zuviel. Ich werde die Gelenke aufbohren. Dazu brauche ich erstmal ne Standbohrmaschine und den passenden Bohrer…
Schade, dass ich keine Drehbank habe. Die Welle “einfach runterfeilen” war nix.


Viele Grüße
Kasimir

[flott.weg]

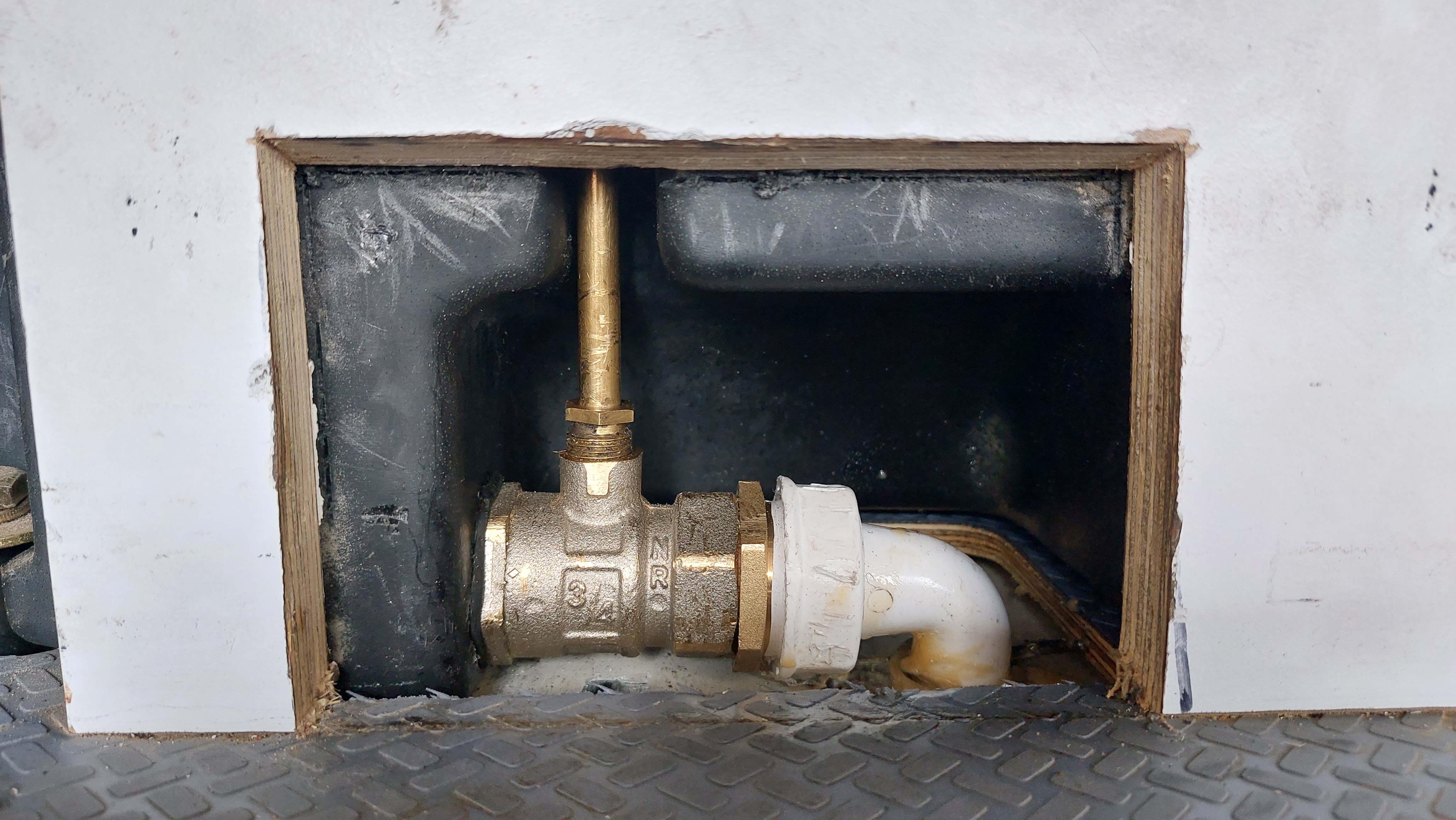

Mit allem was der "gut" sortierte baumarkt hergab. Letztendlich mußte ich die öffnung im bodenblech erweitern, damit überhaupt was gepaßt hat.

[Kasimir]

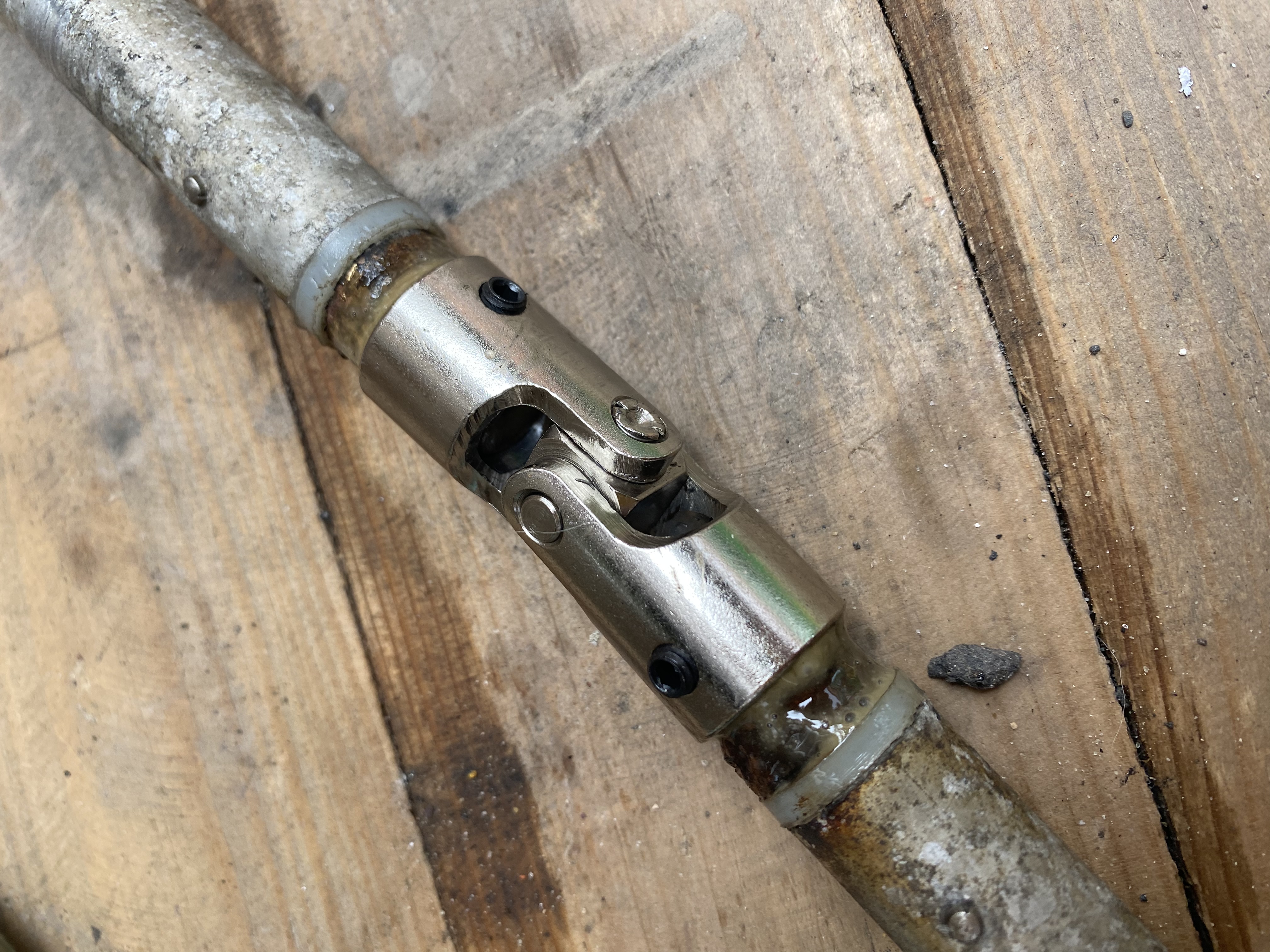

Update! Man benötigt einen 12.8mm Bohrer. Damit die Kardangelenke aufbohren. Reste der Plastik Kardangelenke mit nem Seitenschneider a knipsen. Die Welle mit nem Streifen Schleifpapier reinigen. Ich hab dann noch Fluid Film auf die Welle gesprüht, gibt sicher auch was besseres... Egal, das hält so erstmal.

Endmontage mach ich heute Abend


[Kasimir]

Hab alles eingebaut, aber der kugelhahn ist trotz silikonöl recht schwergängig.
Habt ihr Tipps zum schmieren? Ist ptfe spray besser bei Kunststoff ?

[BulliFan]

Update! Man benötigt einen 12.8mm Bohrer. Damit die Kardangelenke aufbohren...

Danke Kasimir für deine Anleitung, die ich 1:1 nachgemacht habe.

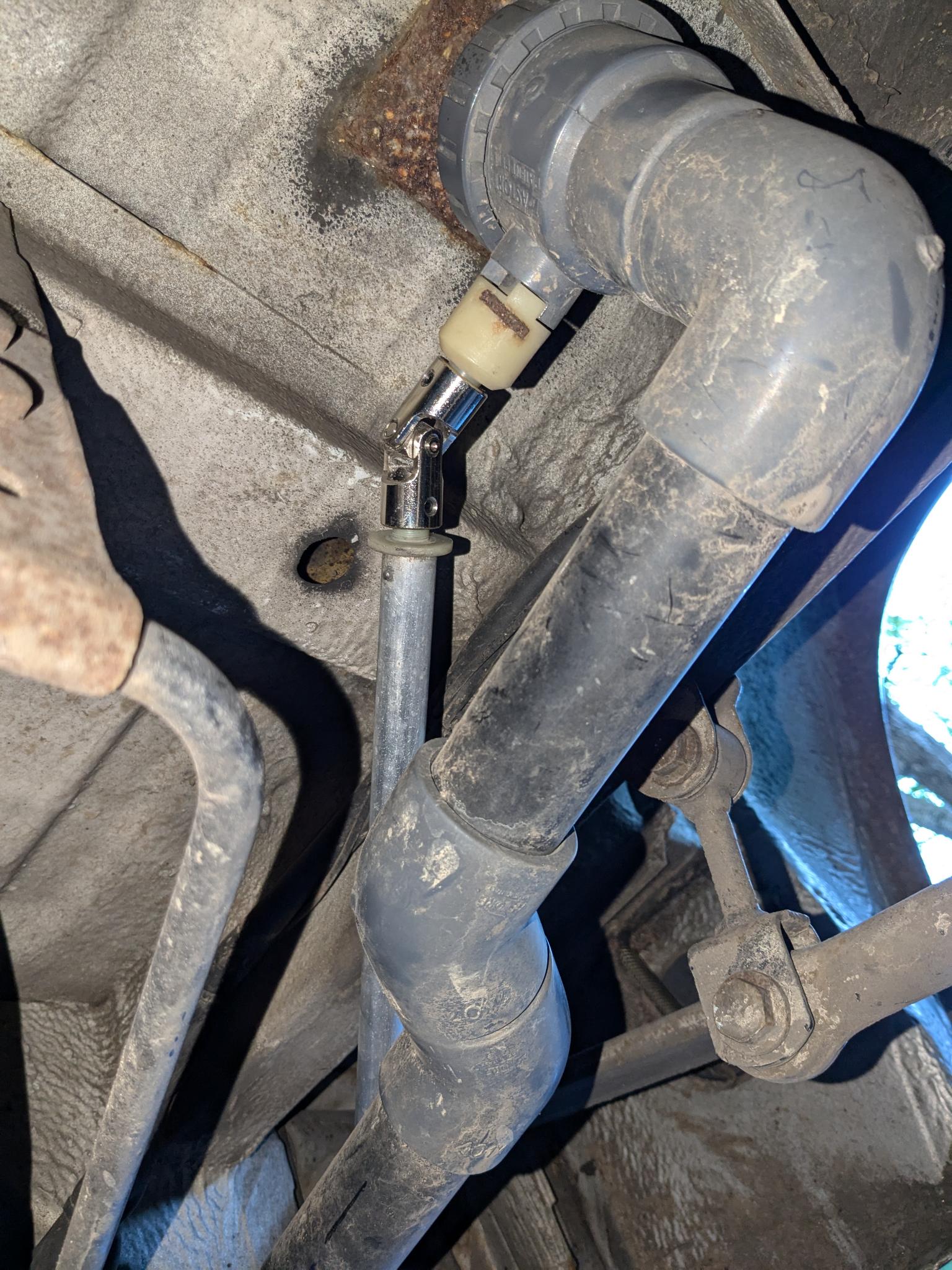

Bei mir war jetzt auch ein Kardangelenk an Altersschwäche gestorben. Hab mir ebenfalls Metall Kardan Gelenke besorgt und gleich den 12,8mm Bohrer dazu bestellt. Wie sich nach der Demontage rausstellte passen die Gelenke bei mir ohne Bohren auf die Welle.

[Kasimir]

Interessant, bei mir hat es wirklich nur aufgebohrt gepasst. Hast du die Wellen stärker geschliffen? Geht theoretisch auch, aber vielleicht hat mir dafür die Geduld gefehlt
Ich bin froh, dass dir meine Anleitung trotzdem geholfen hat!

[BulliFan]

Nein, ich habe die schwarzen Gelenke abgezogen (Sicherungssplint ging jeweils ziemlich leicht mit einem Nagel raus zu klopfen) und brauchte nichts weiter bearbeiten. Die Nylon-Endstücke auf den Alu Rohren waren an zwei Seiten etwas abgeflacht (ideal für die beiliegenden Madenschrauben), Oberfläche war leicht gerillt. Die Metallgelenke konnte ich mit etwas Nachdruck per Hand drauf schieben.
