Moin,
ich fahre JC Bj. 2005 seit 13 Jahren und bin sehr glücklich mit dem Fahrzeug. Nun ist nach dem Winter die Batterieladung weg.
Nach dem Thema habe ich zeitlang in Forum gesucht, aber nichts passendes gefunden. Falls es schon behandelt wurde was zu prüfen ist, wenn keine Ladespannung der Boardbatterie während der Fahrt ankommt, wäre es toll einen Link zu bekommen.
Alle Sicherungen die ich finden konnte habe ich mir angeschaut und gemessen, die waren in Ordnung.

Und wo bekommt man einen Schaltplan der Board-Elektrik für das Modell 2005?

Lieben Gruß und vielen Dank im voraus.
Ilja

Moin Ilja,

hast Du Dich hier mal durchgeackert?

https://forum.james-cook-freunde.de/sea ... d%5B%5D=16

Viel Erfolg, Thomas

Danke Thomas,
ja, das habe ich gelesen. Das war die andere Fragestellung.

Laut Anschlussbild sind PWRVB+ und PWRVB- vermutlich die Ausgänge zum Laden der Boardbatterie. Ich messe als nächstes an den die Spannung beim laufendem Motor.

... kurz danach: gemessen - die Spannung ist bei 0V. Die beiden Sicherungen im Ladegerät sind in Ordnung, zeigen Durchgang.

Hast du den Shunt beim Ladegerät angeschaut? Der geht ja ab und an kaputt.
Funktioniert denn die Verbraucherseite im Bordnetz?
Du kannst mal vom Minuspol der Batterie auf die Karosserie auf Durchgang prüfen, das deckt den Shunt mit ab
Ansonsten könnte es natürlich am Trennrelais liegen, wenn das nicht durchschaltet.

PWRVB klingt nach den Messeingängen vom Ladegerät?
Die Bordbatterie wird beim Fahren über die Lichtmaschine geladen, da hat das Ladegerät (in der Serienausstattung) nichts mit zu tun.


Viele Grüße,
Matthias

Also würde ich zu erst mal prüfen, ob die Bordbatterien über Landstrom (das heißt mit dem eingebauten Ladegerät) geladen werden.

Überprüfen Sie die Masseverbindung zwischen Motor und Karosserie.

Ihr Bosch-Trennschalter greift möglicherweise nicht. Prüfen Sie die Spannung an Lichtmaschine und Batterie bei laufendem Motor. Ist die Spannung an der Batterie niedriger als an der Lichtmaschine, überprüfen Sie die Verbindung zwischen Lichtmaschine und Batterie. Möglicherweise liegt dort ein Leck vor.

Was für ein System hast du denn im Bus?
Noch Standart wie bei Werksauslieferung vor 20 Jahren oder mit Upgrades?
Solar?
AGM mit Ladebooster oder schon Lithium?
Victron/Votronic/Fraron?

Hast du eine Amperemeter-Zange zur Verfügung?
Geht die Ladekontrolleuchte am Armaturenbrett nach dem Start des Diesels aus?

Gruß,
Klassikjames

Danke für die wertvollen Ansätze. Ich prüfe die genannten Fehlerquellen gerade durch. Eine einfache Frage: wo genau sitzen beim Bj. 2005 das Trennrelais für die Bordbatterie und der Shunt? Die Elektrik ist noch original soweit ich es sehe, keine PV-Anlage.
Danke

Ilja hat geschrieben: ↑

17.06.2025 08:55

Danke für die wertvollen Ansätze. Ich prüfe die genannten Fehlerquellen gerade durch. Eine einfache Frage: wo genau sitzen beim Bj. 2005 das Trennrelais für die Bordbatterie und der Shunt? Die Elektrik ist noch original soweit ich es sehe, keine PV-Anlage.
Danke

Das Trennrelais sitzt unter dem Fahrersitz.

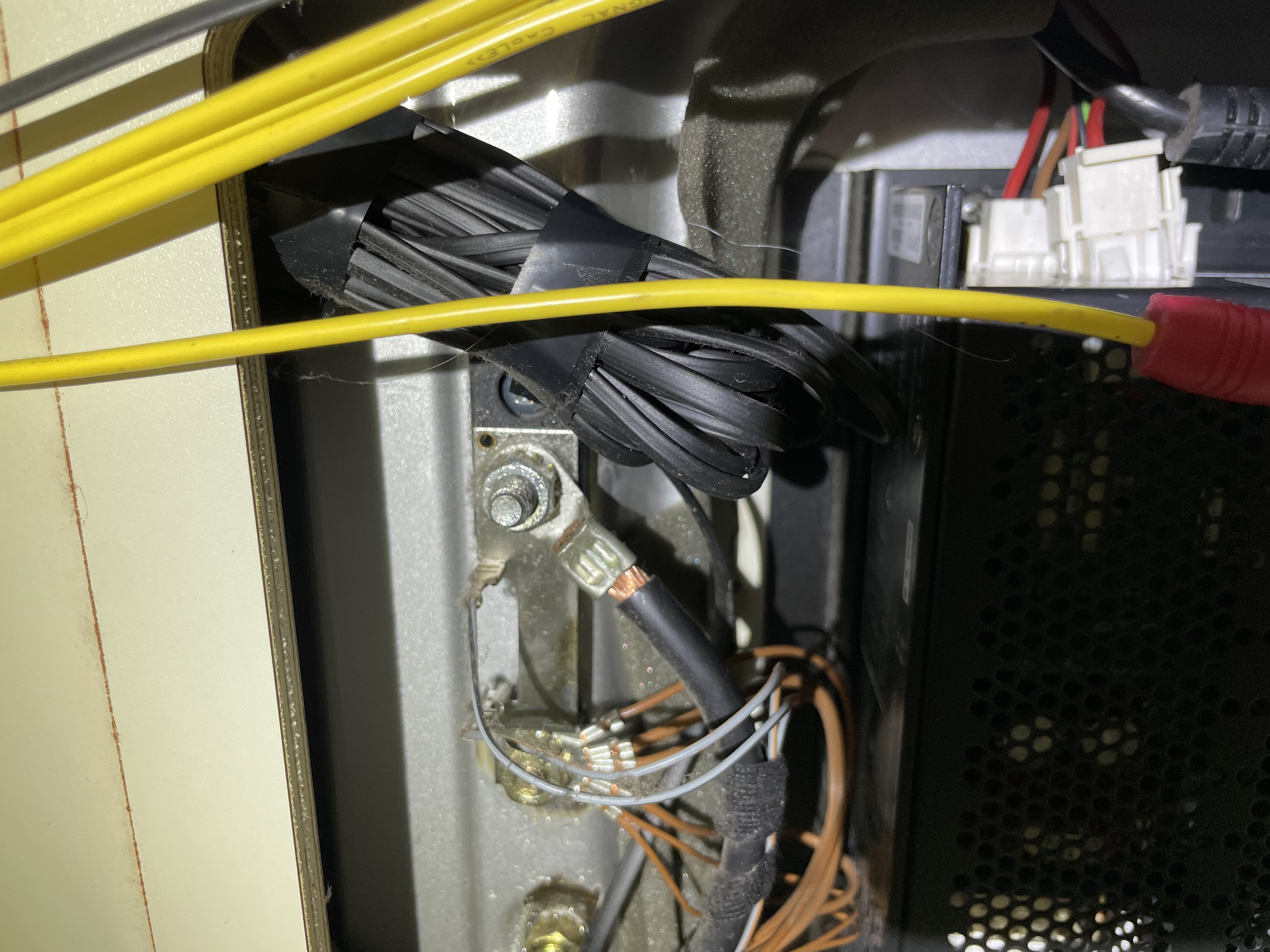

Der Shunt ist über dem Ladegerät an der Karosserie verschraubt. Ladegerät befindet sich hinter einer Blechverkleidung unter dem Küchenblock/unteres Bett.

Wenn der Shunt durch ist, geht aber garnix mehr. Ich Tippe auf das Trennrelais

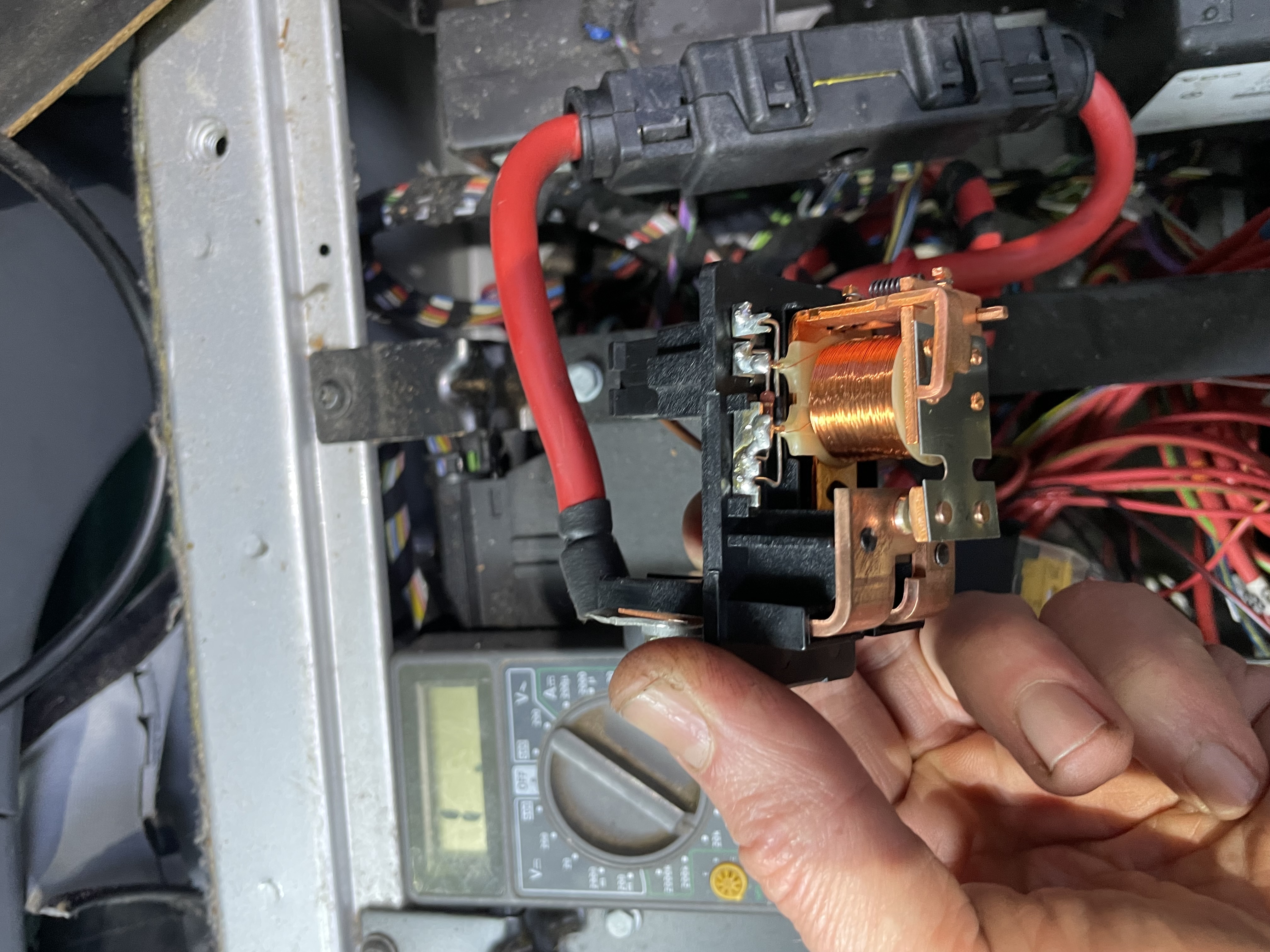

So sieht das Relais aus

Danke, habe beides gefunden. Musste erst den Fahrersitz ausbauen

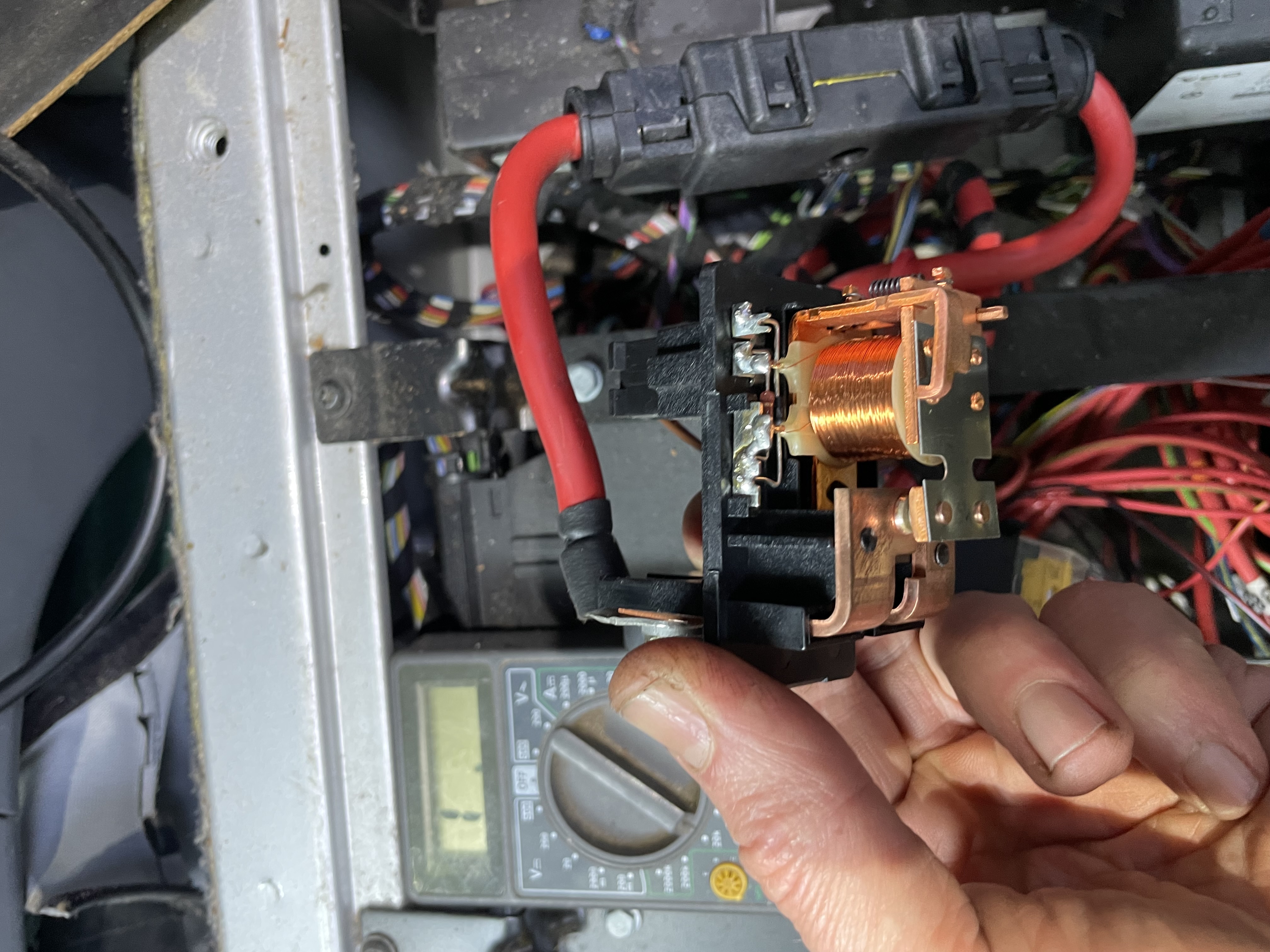

Der Shunt sieht heile aus. Das Relais von innen auch. Kann ich da noch was durchmessen? Habe einen Multimeter zur Verfügung.[img][/img]

Motor Starten und schauen ob die Spannung Ausgangsseitig steigt. In der kleinen Kunststoffbox ist auch noch ne Sicherung drin.

Sicherung Prüfen und dann bei laufendem Motor ob Spannung durchgeht Relays schaltet.

Ich habe den Motor laufen lassen, das Trennrelais schaltet wie es soll. An der Starterbatterie liegen 14V an, aber bei den Bordbatterien nur 12,35V, die Anzeige auf dem WoMo-Display sagt 12,5V. Sieht so aus, als kommt da keine Ladung an. Und die Sicherung am Relais ist i.O.

Hallo Ilja,

es gibt noch eine 2. Sicherung direkt vor dem +Anschluss der Bordbatterien.

Grüße Jens
