Hallo,

unser el. Panoramadach Heki 4 von Dometic JC BJ 2005 lässt sich nicht mehr öffnen. Vermute, dass der Fehler nicht bei der Fernbedienung liegt, da die Original-Fernbedienung und die Ersatz-Fernbedienung noch die seitlichen Lichter des Hekis schalten. Der Vorbesitzer hatte einen Schalter zur Überbrückung des Regensensors eingebaut. Hat vielleicht jemand einen Schalter zum manuellen Öffnen und Schließen des Dachfensters eingebaut, bzw. könnte mir mit Schaltplänen des Daches weiterhelfen, das ich dies selber mache?

Bzw. sonst Vorschläge bzgl. der Ursachen (Sicherungen wurden überprüft und sind ok)

Gruß

Sascha

Hallo Sascha,

ich habe bei unserem JC das Heki 4 die Steuerung schon vor langer Zeit umgebaut. Man muss bei einer Relaisversion die Endschaltersignale per Relais von Schließer auf Öffner ändern, dann ist die Steuerung sehr einfach über einen 2 poligen Schalter mit Mittelstellung zu schalten. Ich werde dazu noch einen kleinen Schaltplan skizzieren.
Bei uns habe ich dann noch eine Vorrangschaltung eingebaut, diese schließt das Dach wenn die Zündung eingeschaltet wird.

Gruß Richard

Hallo Ricnic.

Deine Idee finde ich super. Würde gerne mein Dach auch auf manuell umbauen. Leider konnte ich deinen Schaltplan für den Umbau nicht finden. Sendest du ihn mir bitte zu? Der Anschluss an die Zündung würde ich auch gerne umsetzten.

Vielen Dank und beste Grüße
Hartmut

Hallo Hartmut,

habe eben den Plan mal skizziert. Ich hoffe du wirst diesen verstehen.



Gruß Richard

Hallo Sascha,

ein Versuch: Die originale Fernbedienung ist Quark - die Tasten sind nicht sehr "durabel" und gehen nach langem häufigem Gebrauch sehr schwer. Baue sie mal auseinander, neue Batterien rein und drücke auf die kleinen Pins unter den Tasten. Die gehen im Gegensatz zu den Tasten sehr leicht zu drücken.
Die Tasten der beiden Leuchten gehen bei mir deshalb noch sehr gut, da sie kaum benutzt werden und nahezu neuwertig aussehen.
Vielleicht ist's ja doch nur die FB...

Carsten

Hallo Richard.

Vielen Dank für deine schnelle Antwort. Die Lösung ist schlank und effektiv, ich finde sie super, vielen Dank dafür. Ich werde es genauso umsetzen. Da ich kein Elektroniker bin, Computersoftware ist mehr mein Ding, noch eine Frage. Weißt du noch welches elektronische Bauteil du für den "Stromfluss nur in der richtigen Richtung " eingesetzt hast?

Beste Grüße aus dem verregnetem Niederrhein.
Hartmut

ricnic hat geschrieben: ↑

19.05.2018 17:11

Hallo Hartmut,

habe eben den Plan mal skizziert. Ich hoffe du wirst diesen verstehen.



Gruß Richard

Hallo Carsten.

Vielen Dank für den Tip! So konnte ich testen das wenigstens eines der Dächer wie geplant funktioniert. Der Vorbesitzer hat meinem James mit einem zweiten Heki in der Küche ausgestattet. Dort fehlt die gesamte Elektronik, nur die Kabel sind noch drin. Dieses werde ich die manuelle Steuerung ausrüsten da ich nicht gewillt bin die Ersatzteilpreise von Heki zu akzeptieren. Ich habe mir bei Ebay eine Fernbedienung mit nur 4 Tasten gekauft, Seniorenfernbedienung, und angelernt. Nun habe ich keine Probleme mehr mit dem Fenster. Diese FB scheint auch ein viel stärkeres Signal zu senden. Eine Bedienung vom Tisch vor dem Wagen ist kein Problem. Die Originale habe ich ohne Batterien eingelagert um die Möglichkeit zu besitzen immer wieder neue 5€ FB`s an zu lernen.

Beste Grüße
Hartmut

Netsrac hat geschrieben: ↑

22.05.2018 09:57

Hallo Sascha,

ein Versuch: Die originale Fernbedienung ist Quark - die Tasten sind nicht sehr "durabel" und gehen nach langem häufigem Gebrauch sehr schwer. Baue sie mal auseinander, neue Batterien rein und drücke auf die kleinen Pins unter den Tasten. Die gehen im Gegensatz zu den Tasten sehr leicht zu drücken.
Die Tasten der beiden Leuchten gehen bei mir deshalb noch sehr gut, da sie kaum benutzt werden und nahezu neuwertig aussehen.
Vielleicht ist's ja doch nur die FB...

Carsten

Hallo Hartmut,

Welche Fernbedienung hast du denn gekauft?

Grüße
Werner

Hallo Sascha.

Oft muss nur die Fernbedienung neu angelernt werden, schon versucht?

Dometic hat mir folgende Vorgehensweise zum "Einlernen der Fernbedienung" = "Herstellen der Kopplung zwischen Fernbedienung und Heki" bestätigt:

PROBLEM:
- Kopplung zwischen Fernbedienung und Heki nicht vorhanden
- Einlernen einer Ersatzfernbedienung für Heki

LÖSUNG:
- Dachfenster spannungslos / stromlos machen (z.B. Sicherung raus)
- Spannungsversorgung wieder herstellen
- rote LED blinkt für ca. 30 sec
- auf der Fernbedienung die Tasten "Fenster öffnen" und "Fenster schließen" solange gleichzeitig drücken, bis die rote LED am Dachfenster aufhört zu blinken und dauerhaft leuchtet

ZUSATZINFO:
Dometic Seitz
Altkrautheimer Straße 28
74238 Krautheim
06294 907-0

... weil ich das Einlernen gerade gestern erfolgreich gemeistert habe, hier die Heki-Anleitung: https://cdn.dometic.com/assets/29/62/in ... f?att=true

ricnic hat geschrieben: ↑

19.05.2018 17:11

Hallo Hartmut,

habe eben den Plan mal skizziert. Ich hoffe du wirst diesen verstehen.



Gruß Richard

Hallo Richard,

gibt es den Plan noch? Kannst du ihn nochmal teilen? Das Bild ist leider nicht mehr sichtbar.

Viele Grüße
Kasimir

Moin Richard,
Ich bin von Neu Hier und von Euren Forum ganz begeistert. Ich habe auch ein Heki 4 und möchte die Kabel vom Regensensor kurzschliessen, um nicht auf die Fernbedienung angewiesen zu sein. Kannst Du mir auch Deinen Schaltplan dafür schicken.

Das wäre super

LG aus Hamburg
Matthias
Mr@rosshamburg.eu
01755941751

Hallo,

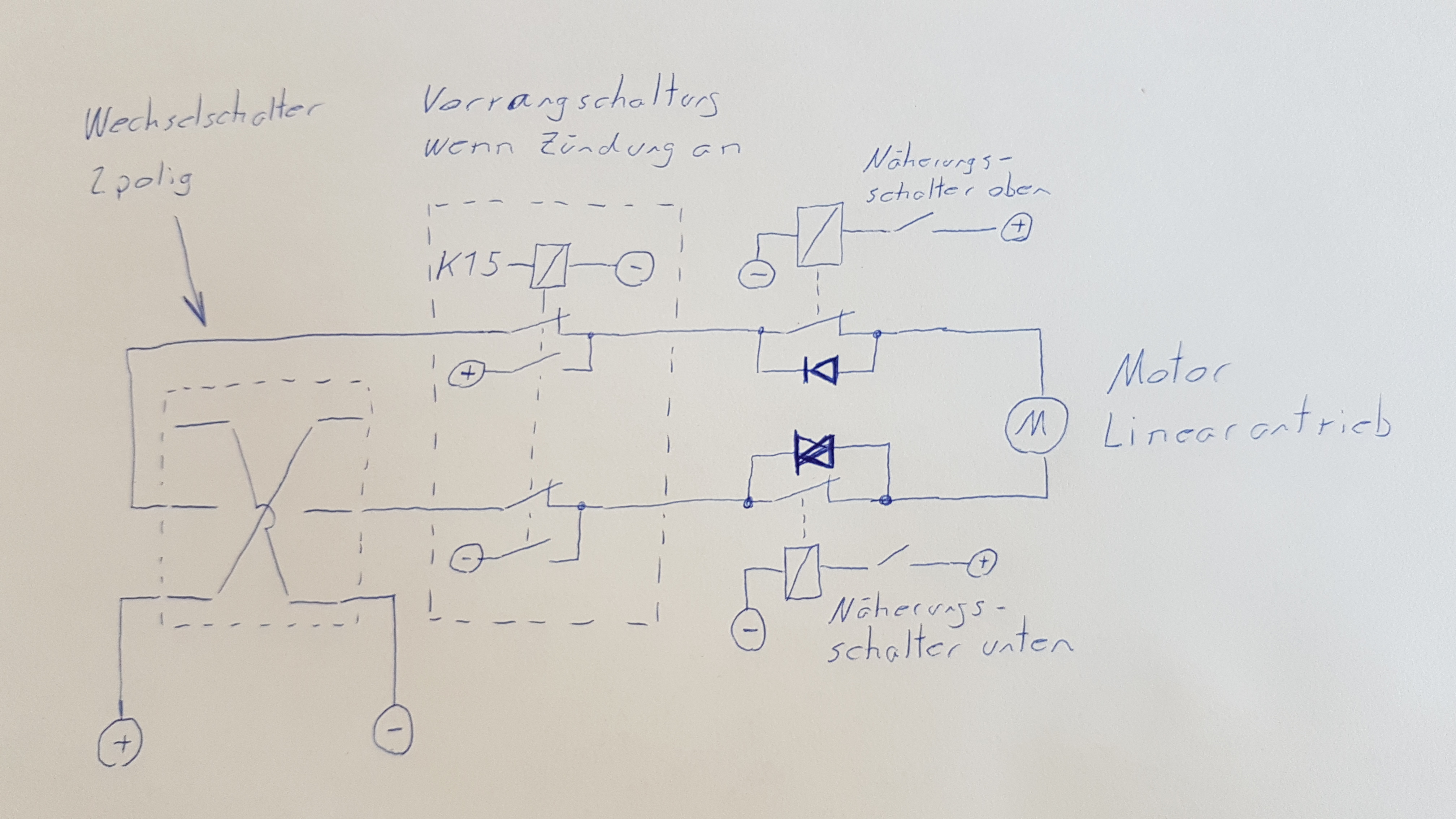

es hat etwas gedauert, bis ich die Schaltung wieder gefunden habe. Das Signal der Näherungsschalter muss negiert werden, da diese als Schließer ausgeführt sind.
Viele Grüße Richard

Danke!

Richard,
Klasse vielen Dank das ging aber schnell, aber
Ich bin da etwas überfordert, können wir mal telefonieren?
Lg
Matthias
