Maße Duschtasse

die ersten Sprinter (T1N)
SirJames
Beiträge: 26
Registriert: 16.06.2019 16:30

Maße Duschtasse

Beitrag von SirJames » 24.06.2019 20:48

Hallo zusammen,
Ich weiß dass die Duschtasse hier ein leidiges und ausdiskutiertes Thema ist.
Wozu ich allerdings keine Info gefunden habe sind die Maße.
Kann mir die jemand sagen? Auch die des Siphons?
Hat jemand ein Foto davon wie es unter der Duschtasse aussieht?
Hintergrund ist der, dass ich mir bei Ebay eine Edelstahl-Duschtasse in den passenden Maßen kaufen möchte, da meine irreparabel gerissen ist.
Danke Euch vorab!

Ciril
Beiträge: 49
Registriert: 28.05.2007 21:01
Wohnort: Tief im Odenwald

Re: Maße Duschtasse

Beitrag von Ciril » 24.06.2019 22:28

Hallo,
Ich habe die Duschwanne gerade ausgebaut und repariert.
In zwei Tagen gibt es Abmessungen und Fotos.

Gruß - Ciril
JC 313 CDI - Sprintschift - E.Z. 2003 - Grüne Plakette

Ciril
Beiträge: 49
Registriert: 28.05.2007 21:01
Wohnort: Tief im Odenwald

Re: Maße Duschtasse

Beitrag von Ciril » 24.06.2019 22:29

Hallo,
Ich habe die Duschwanne gerade ausgebaut und repariert.
In zwei Tagen gibt es Abmessungen und Fotos.
Die ist weiß, JC 2003.
Gruß - Ciril
JC 313 CDI - Sprintschift - E.Z. 2003 - Grüne Plakette

Benutzeravatar
Jürgen
Beiträge: 1229
Registriert: 05.09.2007 20:46
Wohnort: Meckl.Vorp.

Maße Duschtasse

Beitrag von Jürgen » 25.06.2019 07:53

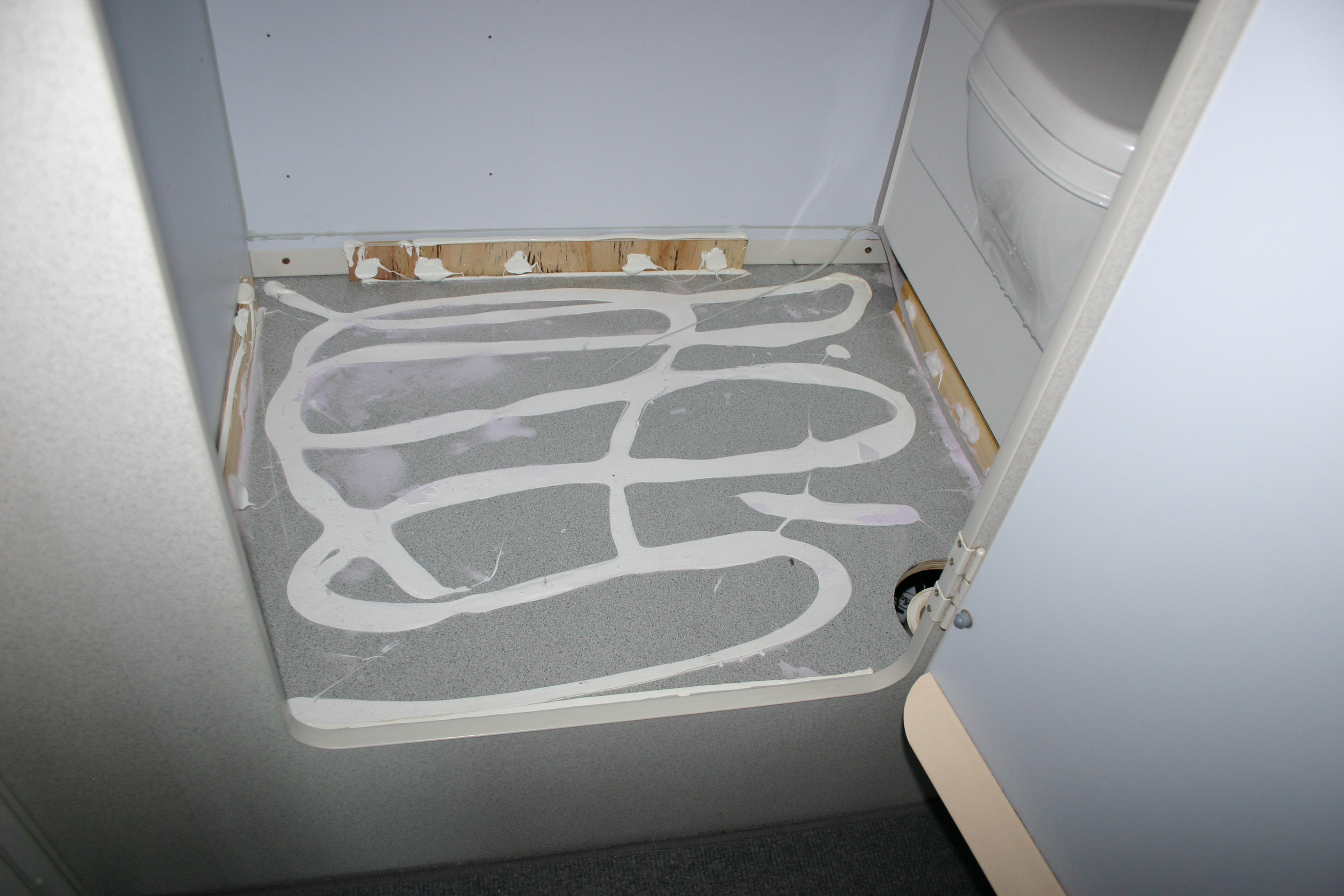

Hallo! Hier schon mal Fotos wie es aussieht wenn die Wanne ausgebaut ist. Gruß Jürgen
Hersteller und Bezeichnung Duschwanne
Hersteller und Bezeichnung Duschwanne
James Cook 313 CDI
Baujahr 2000
Jahresfahrleistung 10000 km
Verschrottungszeitpunkt ab 250000 km

SirJames
Beiträge: 26
Registriert: 16.06.2019 16:30

Re: Maße Duschtasse

Beitrag von SirJames » 25.06.2019 13:22

@Jürgen: Vielen Dank für die Fotos!
@Ciril: Könntest Du auch die Tiefe an der Türschwelle messen? Also wenn ich die Holzstreben rausnehme und die Wanne direkt auf den Boden stellen würde. Damit ich weiß, wie hoch die Wanne sein darf. Danke für Deine Mühe.

Benutzeravatar
Jürgen
Beiträge: 1229
Registriert: 05.09.2007 20:46
Wohnort: Meckl.Vorp.

Maße Duschtasse

Beitrag von Jürgen » 25.06.2019 14:09

@ Sir James! Also ich bin der Meinung, dass die Auflage auf den Holzleisten der Duschwanne eine Fehlkonstruktion ist. Das hätte man anders ab Werk lösen müssen. Gruß Jürgen
viewtopic.php?f=1&t=1905&p=10764&hilit= ... gen#p10764
James Cook 313 CDI
Baujahr 2000
Jahresfahrleistung 10000 km
Verschrottungszeitpunkt ab 250000 km

SirJames
Beiträge: 26
Registriert: 16.06.2019 16:30

Re: Maße Duschtasse

Beitrag von SirJames » 26.06.2019 07:26

Hi Jürgen,
Sehe ich genauso. Deshalb kommen die Bretter bei mir raus.
Was könnte ich denn zwischen Boden und Duschtasse kleben? Dünnen Schaumstoff?
Gruß
Jonas

Benutzeravatar
Jürgen
Beiträge: 1229
Registriert: 05.09.2007 20:46
Wohnort: Meckl.Vorp.

Re: Maße Duschtasse

Beitrag von Jürgen » 26.06.2019 09:00

Hallo Jonas! Ich habe meine neu gekaufte Duschwanne schwimmend verlegt, allerdings gibt es die nun nicht mehr zu kaufen. Im Neuzustand ist ein Schaumstoff unter der Wanne an der Unterseite verklebt. Das hält normalerweise auch und isoliert gleichzeitig. Westfalia hat allerdings beim Werkseinbau Sikaflexraupen auf den Boden aufgetragen, diese zerstören aber nach und nach den Schaumstoff, die Duschwanne liegt dann irgendwann hohl und es reißt stellenweise an den hohlsten Stellen ein, besonders oft am Einstieg. Ich würde an Deiner Stelle die gerissenne Wanne so gut wie möglich mechanisch und optisch reparieren, den Unterboden von den alten Schaumstoffresten befreien, eine passgenaue neue Schaumstoffauflage verlegen, die Duschwanne lose drauflegen und verfugen. Die Wanne kann ja eh nicht weg zu den Seiten. Gruß Jürgen
James Cook 313 CDI
Baujahr 2000
Jahresfahrleistung 10000 km
Verschrottungszeitpunkt ab 250000 km

SirJames
Beiträge: 26
Registriert: 16.06.2019 16:30

Re: Maße Duschtasse

Beitrag von SirJames » 26.06.2019 10:17

Hallo Jürgen,

danke für die Tipps, allerdings möchte ich eine Duschtasse aus Edelstahl verbauen.
Meine hat viele Risse rundrum, daher bin ich mir nicht sicher ob ich die repariert bekomme.

Gruß
Jonas

Benutzeravatar
Jürgen
Beiträge: 1229
Registriert: 05.09.2007 20:46
Wohnort: Meckl.Vorp.

Re: Maße Duschtasse

Beitrag von Jürgen » 26.06.2019 12:40

Ja Jonas, das hast Du ja gleich am Anfang angemerkt. Wenn Du fertig bist mit der Baustelle, ob nun die Duschwanne in VA oder noch eine andere Lösung, kannst ja dann auch mal ein Foto hier einstellen. Das Thema wird in den nächsten Jahren sicherlich noch den ein oder anderen beschäftigen. Gruß Jürgen
James Cook 313 CDI
Baujahr 2000
Jahresfahrleistung 10000 km
Verschrottungszeitpunkt ab 250000 km

Ciril
Beiträge: 49
Registriert: 28.05.2007 21:01
Wohnort: Tief im Odenwald

Re: Maße Duschtasse

Beitrag von Ciril » 26.06.2019 18:38

JC Duschwanne 2003.pdf
(2.67 MiB) 137-mal heruntergeladen
Hallo Sir James,

beiliegend die versprochene Zeichnung.

Gruß - Ciril
JC 313 CDI - Sprintschift - E.Z. 2003 - Grüne Plakette

SirJames
Beiträge: 26
Registriert: 16.06.2019 16:30

Re: Maße Duschtasse

Beitrag von SirJames » 26.06.2019 19:42

Hallo Ciril,

wow das ist ja super! Vielen vielen Dank!
Sobald ich die neue Wanne habe werde ich hier Bilder einstellen, bin jetzt allerdings erst mal drei Wochen in Urlaub.

Gruß
Jonas

Ciril
Beiträge: 49
Registriert: 28.05.2007 21:01
Wohnort: Tief im Odenwald

Re: Maße Duschtasse

Beitrag von Ciril » 27.06.2019 16:06

Hallo Sir James,
die Duschwanne wird um 10 mm unter der senkrechten WC Wand reingeschoben !!!
Bei einer anderen Wannenhöhe als das Original mußt Du das beachten!
Gruß - Ciril
JC 313 CDI - Sprintschift - E.Z. 2003 - Grüne Plakette

Benutzeravatar
grozier
Beiträge: 21
Registriert: 11.11.2011 19:37
Wohnort: Vermont, USA

Re: Maße Duschtasse

Beitrag von grozier » 12.07.2019 16:18

Hi Ciril,

Thanks very much for this drawing and sorry that I am writing in English.

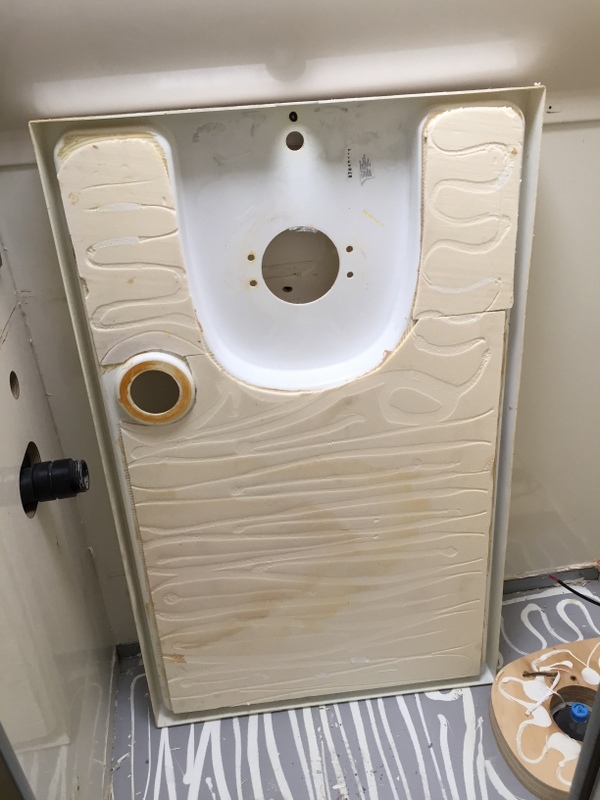

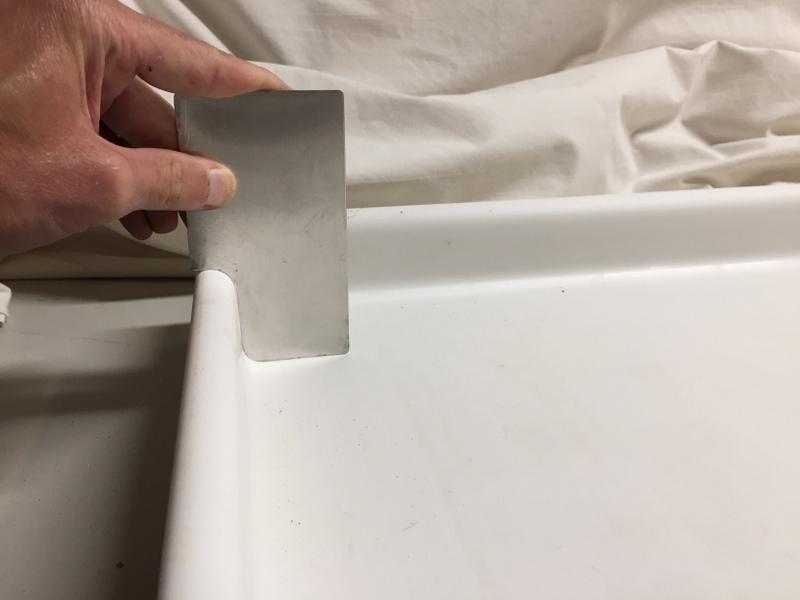

On the NAFTA version, aside from the different shape when viewed from above, we also have a built-in support instead of the wood slats. See for example the picture attached. I wonder why they didn't do that for the original pan?

Best regards,

Ted
Dateianhänge
2019-05-21 13.49.32.jpg
2019-05-21 13.49.32.jpg (110.01 KiB) 530 mal betrachtet
2019-06-10 16.09.48.jpg
2019-06-10 16.09.48.jpg (95.77 KiB) 530 mal betrachtet
2019-05-21 13.49.27.jpg
2019-05-21 13.49.27.jpg (147.03 KiB) 530 mal betrachtet
2004 Dodge Sprinter Westfalia by Airstream, unit #121
Vermont, USA

alfisch
Beiträge: 6
Registriert: 11.02.2011 12:33

Re: Maße Duschtasse

Beitrag von alfisch » 13.07.2019 23:17

Hallo. Kann ich wissen wo du die Edelstahlwanne bei Ebay bestellst?

Antworten
