Hallo,
mein Abwassertanksperrhebel (JC 2004) ist abgebrochen. Kann mir jemand mit Ersatzteilen helfen bzw. wo gibt's verlässlich ältere Teile?

LG Markus

Hallo Markus,

wo es den Absperhahn gibt weiß ich leider nicht, aber frag doch mal eine Klempner Firma. Im Wasser- und Heizungsbereich gibt es auch Absperrschieber mit rotem Griff.
Vielleicht findest du da was passendes.
Gibt mal eine Rückmeldung wenn du was gefunden hast.

Gruß Jens

Gesendet von meinem SM-G965F mit Tapatalk Pro

Hallo Markus,

wahrscheinlich meinst du den Hebel, der unten im Schrank unter der Spüle/Herd ist - obwohl, 2004 ... dann hast du den schon hinten beim Frischwasser-Ablass? Vermutlich ist nicht der Hebel gebrochen, sondern die Achse, auf der er sitzt
Hast du vielleicht ein Foto?

Liebe Grüße
Peter

Hallo zusammen,

ich klink' mich hier mal mit ein.
Das Problem mit dem Abwasserventil respektive mit der Verbindungswelle vom Handgriff zum Ventil ist bei mir vor 2 Jahren aufgetreten.
Die Verbindungswelle, eine biegsame, ist bei mir verrottet. Ich habe das mit einer 8 mm Alustange PROFIsorisch gelöst. Funktioniert leidlich.
Wo könnte ich so eine biegsame Welle herbekommen?

Mit coronafreien Grüßen
und bleibt gesund.
Georg aus Denkendorf

Hallo in die Runde,

hier mal der Link zu einem Thread über die Problematik:

https://forum.james-cook-freunde.de/vie ... 5&start=15

Leider sind die meisten Bilder im Nirwana verschwunden. Wenn es was bringt stelle ich meine Fotos hier gerne nochmal ein.
Bei mir ist allerdings nicht diese flexible Welle sondern eine starre Welle mit 2 Kreuzgelenken verbaut.

BG Thomas

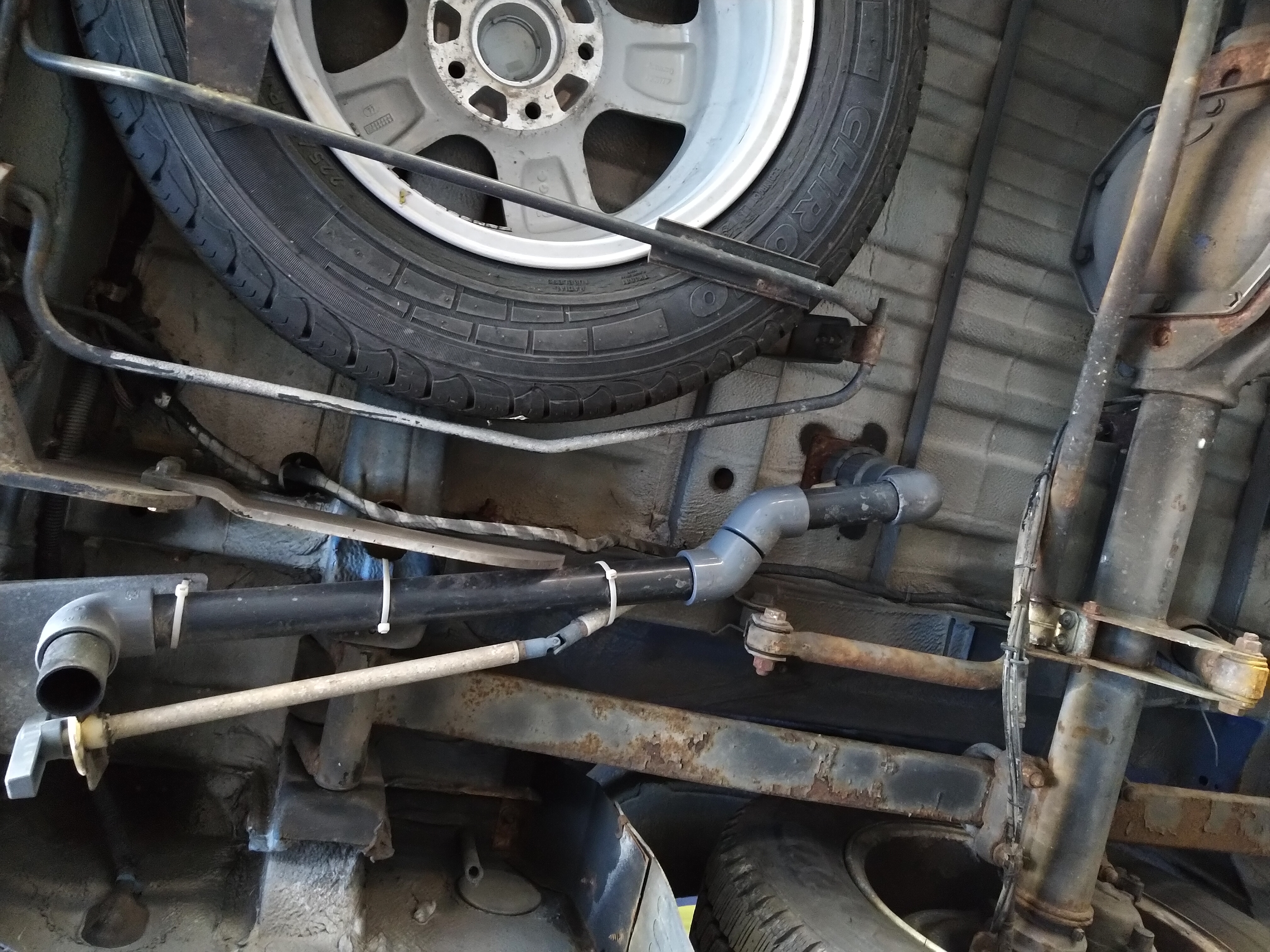

Hatte den Wagen vor einer Woche auf der Bühne und habe zufällig ein Foto - Sieht bei uns so aus: Ich frage mich, ob das mit den Kabelbindern so Serie ist.

Viele Grüße
Kasimir

Hallo Kasimir,

Ich hab auch ein Bild.

Die Kabelbinder sind nicht Serie.
Bei dir ist das Ablassrohr verlängert worden.

Gruß Jens

Gesendet von meinem SM-G965F mit Tapatalk Pro

Hallo Jens,

Denke eher Dein Ablassrohr ist zu kurz.
Meines geht auch bis zum hinteren Stoßfänger.
Erleichtert die “Zielführung” enorm.

Die Kabelbinder sind auch bei mir nicht dran.

Gruß Stephan


Gesendet von iPhone mit Tapatalk Pro

Hallo Stephan,

der Grund meines verkürzten Ablassrohr ist die bei mir montierte
Heckträger-Aufnahme.
Bild 1

Ja die Zielführung ist nicht immer leicht, wenn man das alleine macht.
Hatte schon mal überlegt mir eine Kamera und ein elektrischen Schieberegler zu verbauen, da müsste ich nicht mal aussteigen zu Wasser ablassen.

Wenn es bei Markus nur der graue Griff ist, der gebrochen ist, wäre das ja vielleicht was für den 3D-Drucker.
Bild 2

Gruß Jens

Gesendet von meinem SM-G965F mit Tapatalk Pro

St76 hat geschrieben: ↑

01.05.2020 07:07

Denke eher Dein Ablassrohr ist zu kurz.
Meines geht auch bis zum hinteren Stoßfänger.

Genau. Das Ablassrohr geht hinten bis zum Stoßfänger.

Bei Jens hat wohl jemand die Säge geschwungen.

Interessant, mal einen anderen Unterboden zu sehen.

Wenn bei mir das originale Rohr noch verbaut ist - wie ist es denn normalerweise befestigt?

Viele Grüße
Kasimir

Ich denke ich hab die originale Befestigung gefunden.

Gesendet von meinem SM-G965F mit Tapatalk Pro

Hier das passende Bild aus dem Teilekatalog:
http://mb-teilekatalog.info/images/Imgs ... 061207.png

Verstehe ich das richtig, dass das Ablaufrohr eigentlich gar nicht zusätzlich befestigt wird sondern nur am Tank angeschraubt ist?

So sieht es bei mir aus.
Also vielleicht doch die Kabelbinder?!?

Gruß Stephan




Gesendet von iPhone mit Tapatalk Pro

Hallo in die Runde,

der "Sperrhebel" ist der normale Betätigungsgriff des Kugelhahns der am Tank mit Überwurf verschraubt ist.
Der wird dann sozusagen durch die biegsame Welle oder die "Kardanwelle" verlängert.
Wenn der Griff nicht separat im Baumarkt zu bekommen ist, der komplette Kugelhahn ist für ca. 15.- € bei A..z.n
zu bekommen.
Bei uns ist ein Kugelhahn DN 32 verbaut.

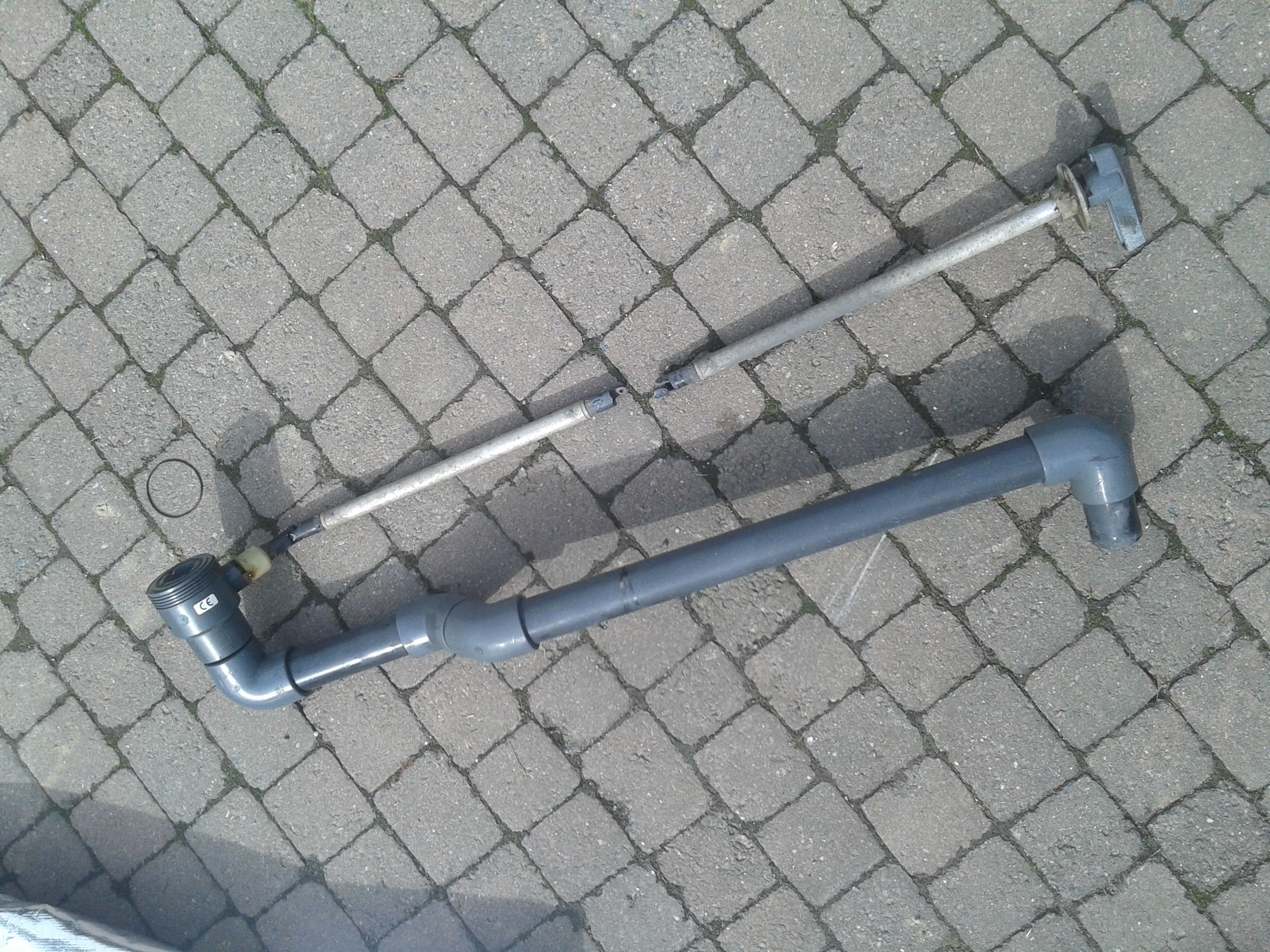

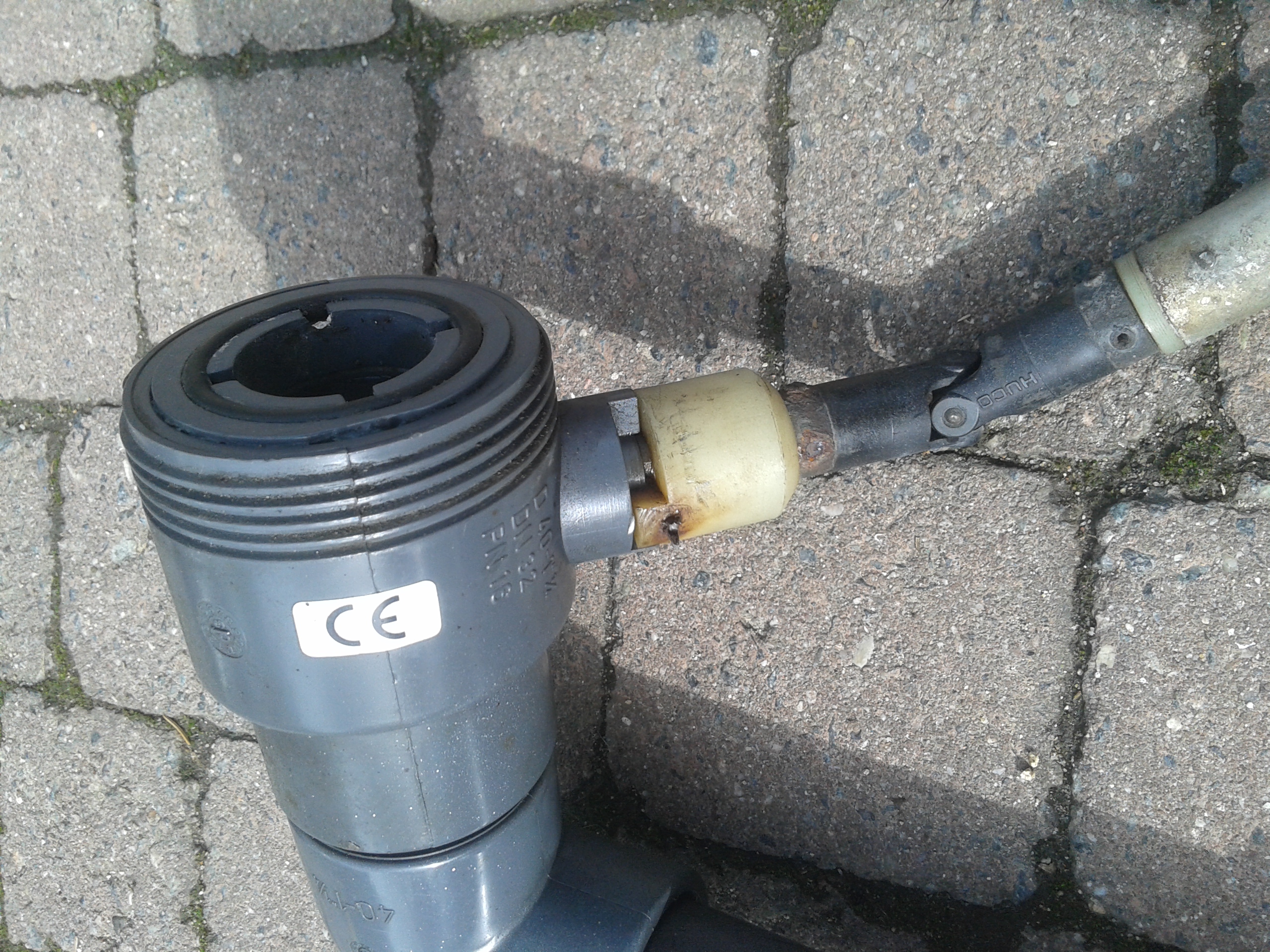

Hier noch das Ganze komplett incl. defektem Kreuzgelenk
BG Thomas
