Schiebedachfenster Kurbel gebrochen

[Luzili]

Hallo nochmal,

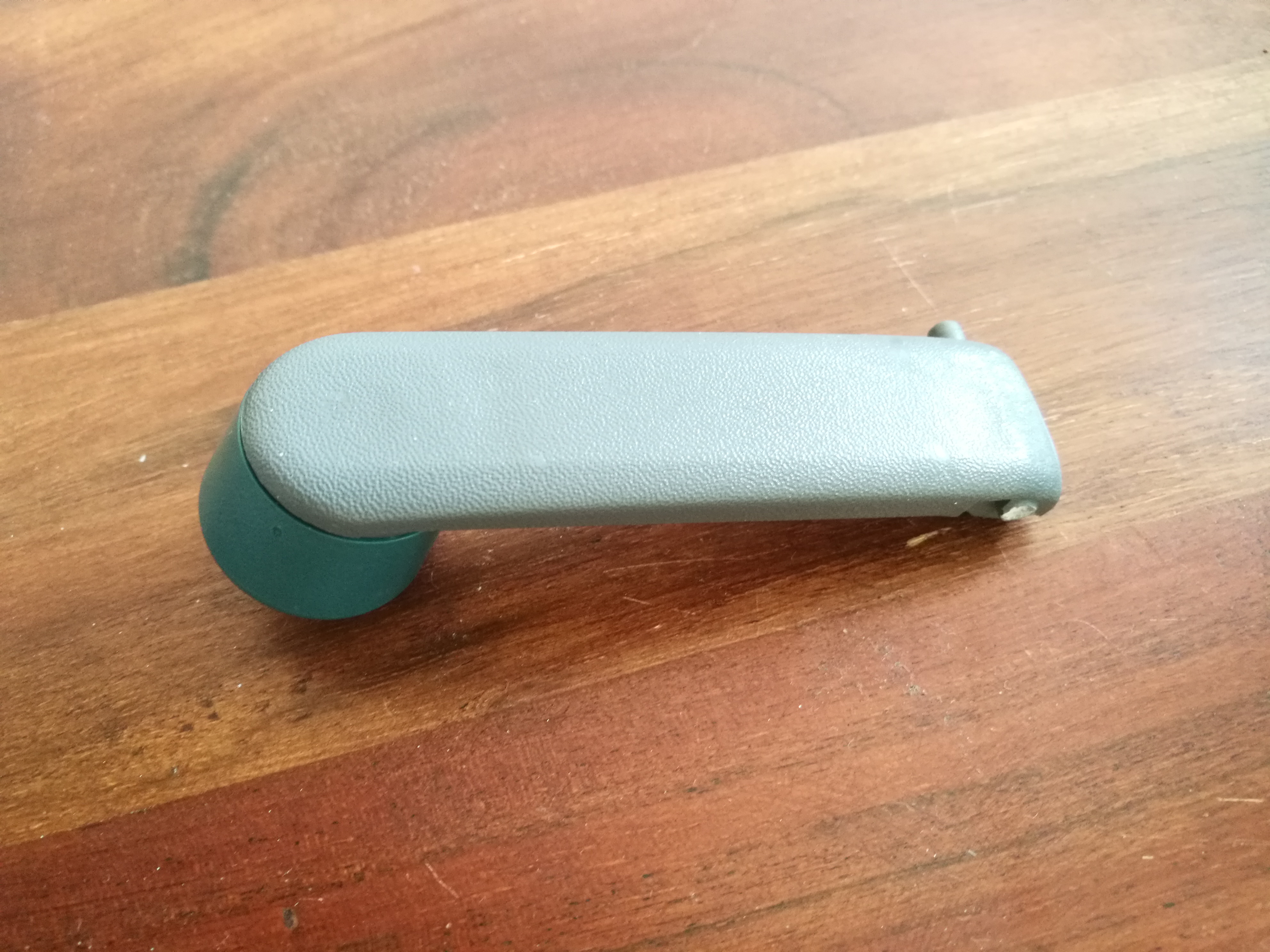

ich habe bereits im 3d Druck Ersatztteil-Thema meine Frage gestellt, nur falls es dort keine Möglichkeiten gibt, wollte ich nochmal generell nachfragen. Mir ist vor der Kurbel, mit der das Schiebedachfenster geschlossen wird, ein kleiner Stift abgebrochen, der die Kurbel in der Mechanik festhält. Leider ist damit nun nix mehr zu machen und ich brauche ein Ersatzteil bzw. überlege, ob sich die vorhandene Kurbel reparieren lässt. Ich dachte daran, den noch vorhandenen Stift abzusägen, ein Loch durch zu bohren und somit einen neuen (Stahl) Stift druchzustecken. Dann müsste die Kurbel irgendwie wieder in die entsprechende Führung, jedoch weiß ich nicht, ob und wie das funktionieren könnte. Hat jemand Idee dazu oder weiß, wo ich alternativ ein Ersatzteil bekomme?

Vielen Dank schon im voraus. Ich hoffe die angehängte Bilder verdeutlichen mein Problem.

Liebe Grüße
Silke

[komposti]

Evtl. kann man den Rest sauber abschneiden, durchbohren und eine passende Schraube (ohne Kopf)
oder ein anderes, passendes Stück Rundmaterial einkleben

Nur so als Idee

BG Thomas

[borisgraw]

Hi ,


hatte das gleiche Problem,

kleiner Bohrer und Schraube rein....fixed it

Gruß, Boris

Köln

[Luzili]

Super, vielen Dank! Das probieren wir aus. Weißt Du zufällig noch was für ne Schraube das war (Länge, Durchmesser) Der Wagen ist aktuell unterwegs und wir können es leider nicht ausprobieren. Und musste die Halterung der Kurbel dafür abgeschraubt werden? Sonst bekommt man sie ja gar nicht rein, oder? Wäre toll wenn Du mir dein Vorgehen etwas genauer beschreiben könntest. Herzlichen Dank schon mal vorab!

[lithult]

Hallo,
meine Idee wäre alles aufbohren und einen passenden Kerbstift einsetzen.
Die sind robust, finde ich persönlich besser als Gewindebolzen.

Viel Erfolg Wolle Neumann

[HerrmannOnTour]

Wenn Du den Kunststoffstift ersetzt hast müsste die Kurbel sich nach Demontage einfach wieder einsetzen lassen, siehe Foto.

Beste Grüße,
Matthias

[komposti]

Vorgehensweise:

Die Kurbel hast Du doch da oder

Zuerst den Durchmesser und die richtige Gesamtlänge des Stiftes ermitteln.
Dann sauber bündig abschneiden, sauber, damit der Bohrer dann nicht verläuft.
Anschliessend mit nem passenden Bohrer vorsichtig aufbohren (Kunststoff )
Dann passendes Rundmaterial ( Passstift, Schraube ohne Kopf, Rundstahl etc.)
reinstecken und mit bisschen Sekundenkleber o.Ä. sichern.

Feddisch

BG Thomas

[Luzili]

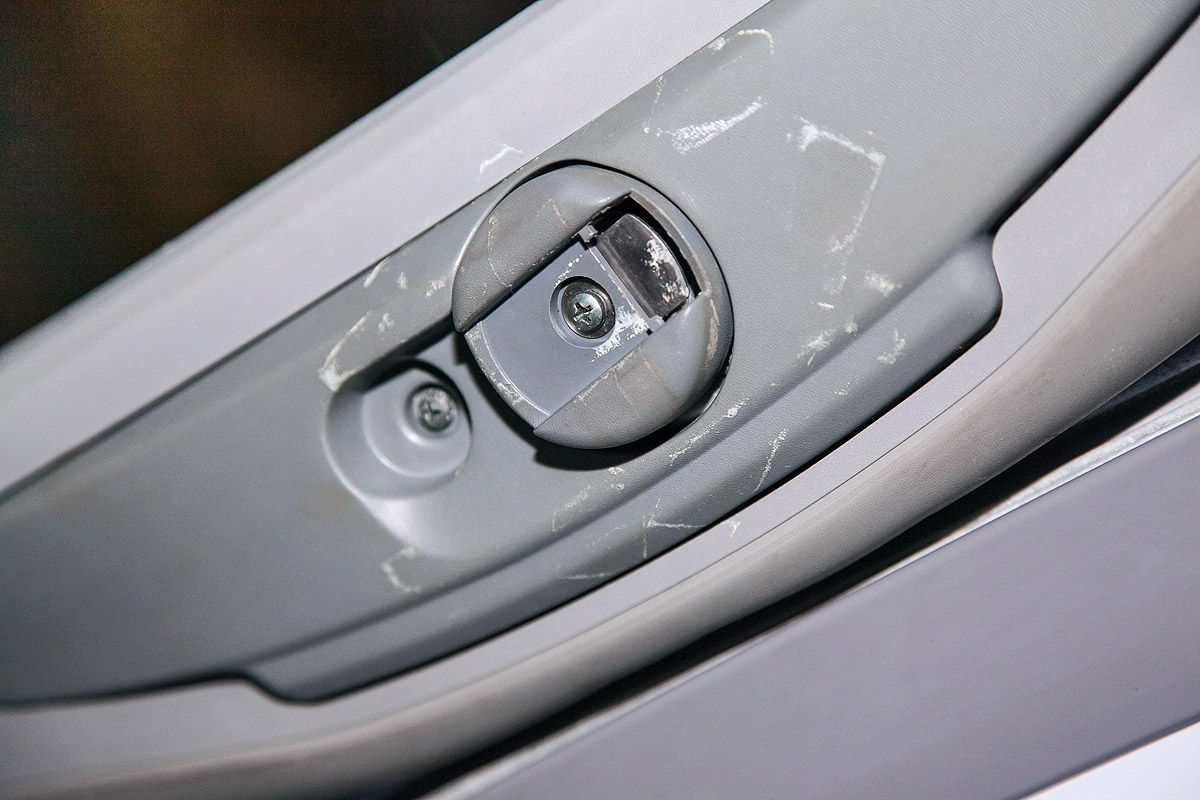

Aber ich verstehe noch nicht ganz, wie ich die Kurbel einsetzen muss. Um sie reinzubekommen muss ich doch sicher die Schraube in der Mitte der Halterung für die Kurbel, lösen? Sonst krieg ich sie doch gar nicht rein, sie ist, mit den Stiften doch breiter als die Öffnung. Anbei ein Bild der Halterung für die Kurbel.

[lithult]

Guten Morgen,
Wenn ich bei mir das Schiebedach öffne unterstütze ich mit der anderen Hand das Glasdach, und zwar dort wo es hochgeht ,leichter Druck nach oben. Dabei dann mit dem kurbeln anfangen.
Mit der Technik brauche ich keine rohe Kraft auf die Kurbel ausüben.
Gruß W.Neumann

[HerrmannOnTour]

Aber ich verstehe noch nicht ganz, wie ich die Kurbel einsetzen muss. Um sie reinzubekommen muss ich doch sicher die Schraube in der Mitte der Halterung für die Kurbel, lösen? [...]

Richtig, Schraube in der Mitte lösen. Dann nach unten abziehen, sitzt nicht all zu fest auf einer Verzahnung. Dann hast du die vollständige Kurbel wie in meinem Bild oben zu sehen. Schätze dass du für die Montage des bei dir gebrochenen Teils dann auch noch den Federmechanismus lösen musst, siehe die beiden Schrauben in meinem oben gelisteten Bild. Dann das reparierte Teil mit neuem Stift von unten reinschieben, Federmechanismus festschrauben und die komplette Kurbel wieder ans Dachfenster schrauben.


Viele Grüße,
Matthias

[Luzili]

Vielen Dank für die Unterstützung. Die Kurbel kurbelt wieder!

Als kleine Ergänzung: Um die Kurbel wieder einzusetzen muss der Knauf der Kurbel abgezogen werden. Dann kann sie, nach Demontage der Kurbelhalterung, von oben durchgesteckt werden.

Viele Grüße

[komposti]

Servus Luzili,

wie hast Du es denn schliesslich gelöst?
Gibt es Fotos?

Wäre nett ...

BG Thomas

[Luzili]

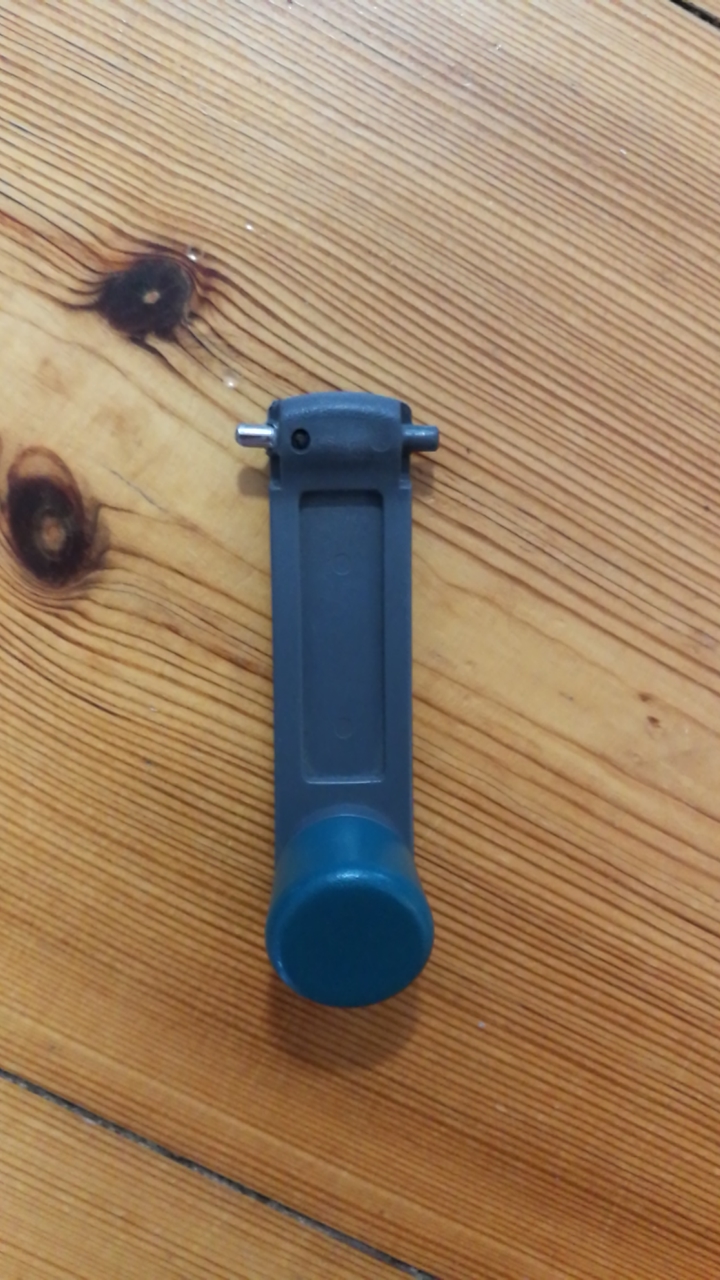

Ich habe das abgebrochene Teil durch eine entsprechende Schraube ersetzt, die ich bis zum Ende des Gewindes in die Kurbel gedreht habe (vorher natürlich ein Loch reingebohrt). Übrig blieb dann der Teil der Schraube, wo kein Gewinde dran ist, welches ich entsprechend gekürzt habe. So saß es fest genug und brauchte keinen Kleber. Das Einsetzen der Kurbel habe ich ja bereits oben beschrieben.

Vielen Dank noch mal! Ohne Eure Tipps wäre ich aufgeschmissen gewesen.

[komposti]

Na bitte,

sieht doch klasse aus.
So soll das sein.

BG Thomas
