Außenwasseranschluß undicht - Hilfe

[Wabagu]

Hallo

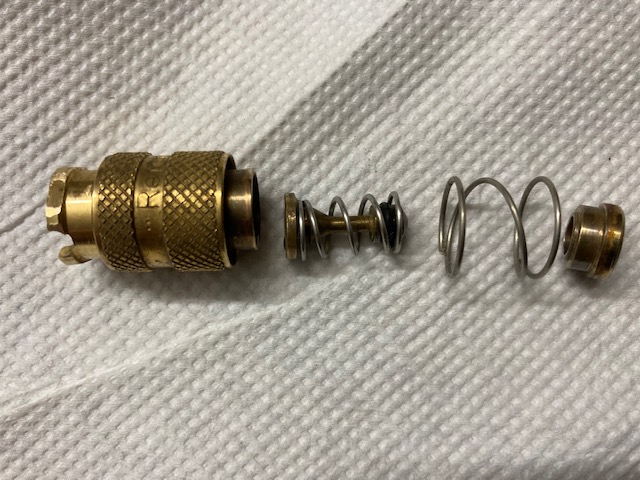

Ich habe einen Außenanschluß der Fa. Reich montiert. Über dem Winter sind leider die O- Ringe kaputt gegangen und jetzt läuft ständig Wasser aus. Weis jemand welche Dimension die Dichtringe haben? Insbesonders der ganz dünne über der inneren Hülse (Pfeil).
Bin mir auch nicht ganz sicher, ob diese Hülse so wie am Bild ersichtlich eingebaut ist oder umgedreht werden muss.





Bin dankbar für jeden Tipp

LG
Walter

[komposti]

Hi,
bei uns ist das eine ganz normale Schnellkupplung wie sie für Druckluftleitungen verwendet wird.
Ich würde den Anschluss einfach komplett erneuern.

BG Thomas

[Wabagu]

Die Idee ist gut aber leider ist der Brauseanschluß deutlich kleiner als von der Druckluft.

[komposti]

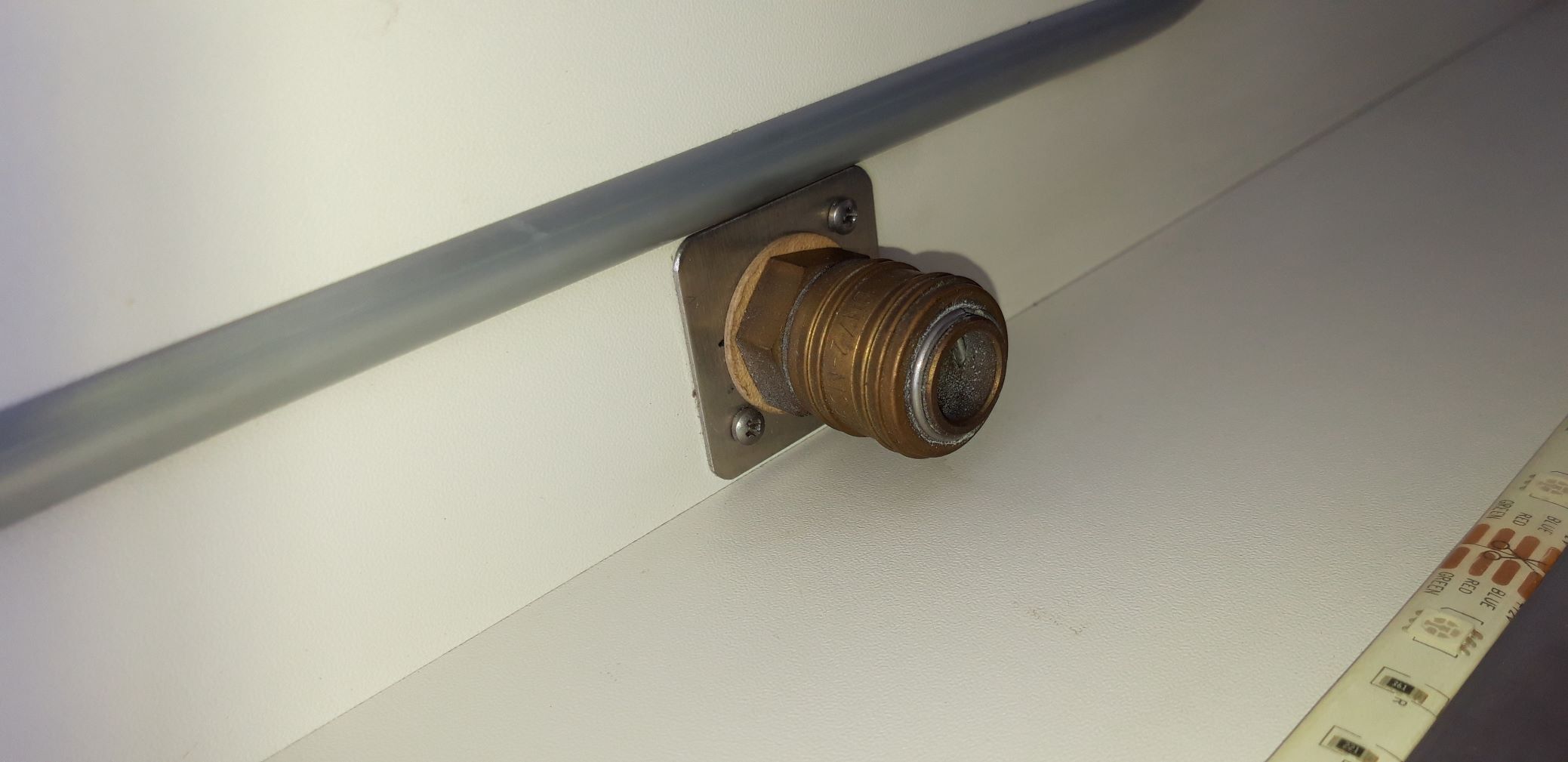

Also bei uns ist es dieser:

Anschluss Aussendusche 2 verkleinert.jpg (160.14 KiB) 2274 mal betrachtet

BG Thomas

[RockTheCook]

Meiner war auch undicht. Ich habe auch lieber eine neue Kupplung eingesetzt, die kostet nicht sooo viel, vorausgesetzt, man kann es selbst machen. Klar, ökologischer ist reparieren. Über die Dichtungen kann ich leider nichts sagen. Im Netz konnte ich nichts finden. Vielleicht doch den Hersteller direkt fragen?

[HerrmannOnTour]

Hallo Walter,
Wenn du mir sagst, wie man den Anschluss auseinander baut, kann ich das gerne für dich nachschauen. Ich habe einen Ersatzanschluss hier liegen. Meiner war leider auch undicht.
Ich konnte das temporär durch Ölen des Anschlusses mit Olivenöl lösen…
Eine Dauerlösung ist das sicher nicht. Dementsprechend wäre es sicher besser, das Teil auseinander zu nehmen und hier auch mal die Dichtungen anzuschauen.

Beste Grüße,
Matthias


Gesendet von iPhone mit Tapatalk

[HerrmannOnTour]

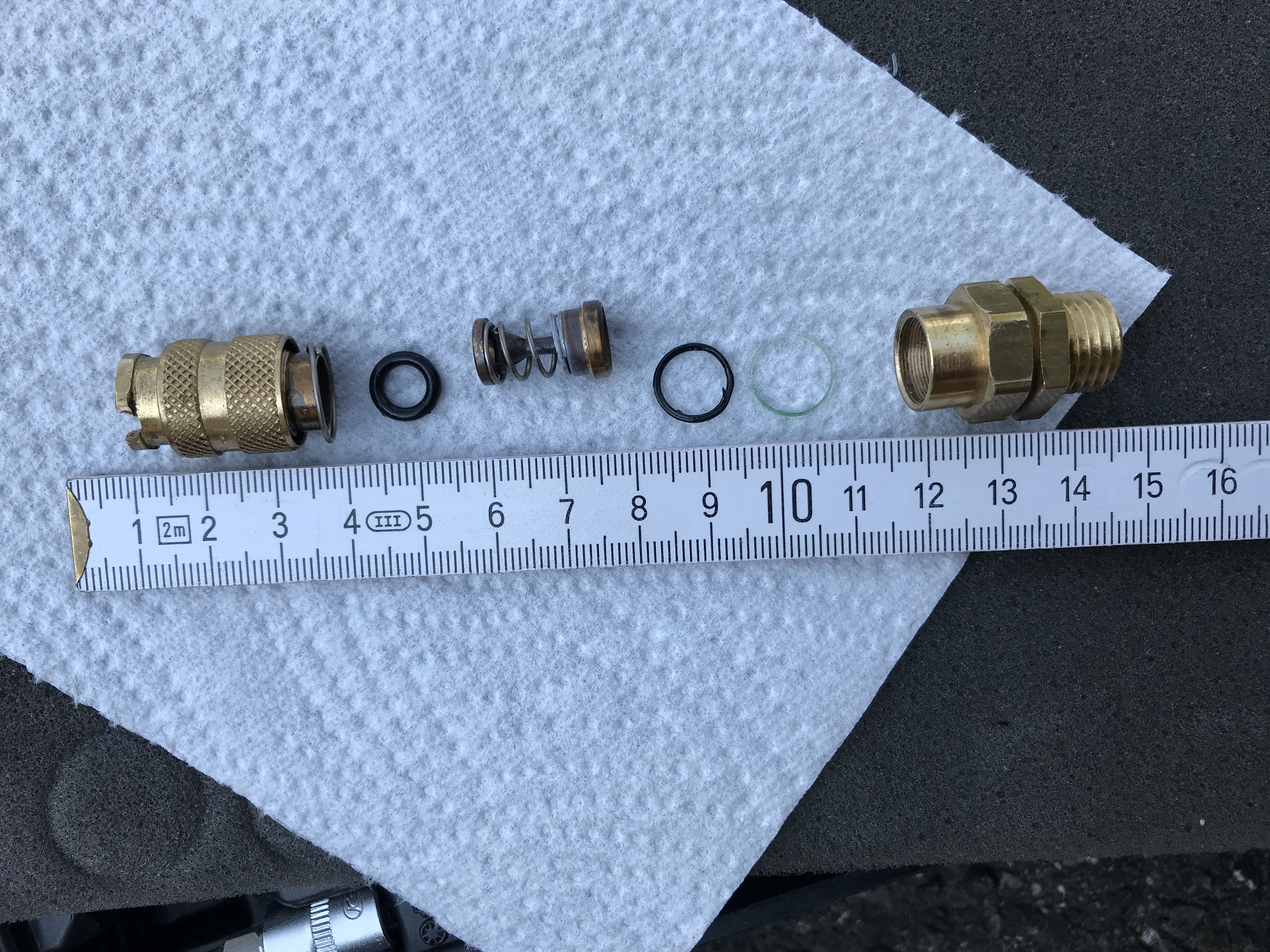

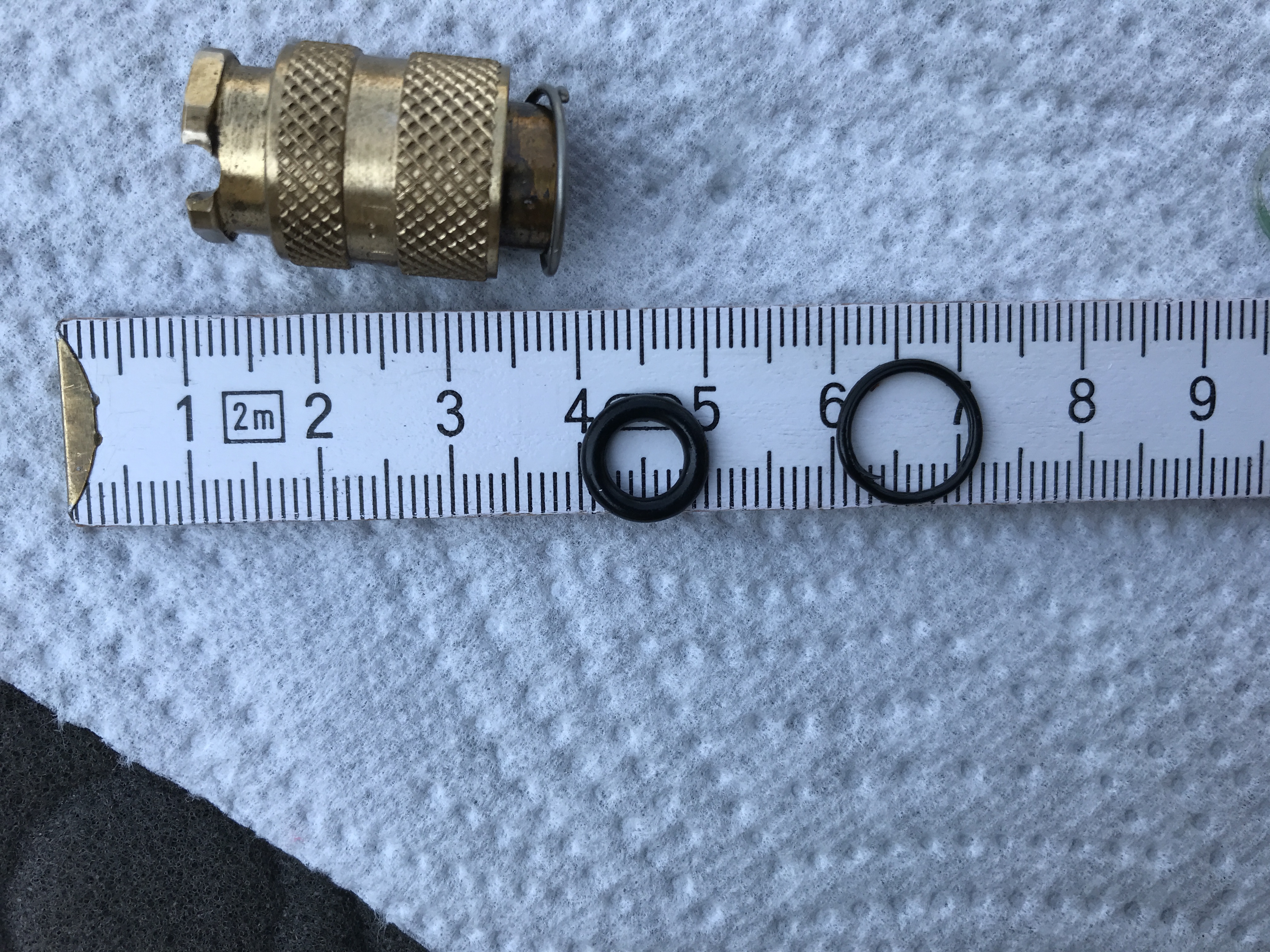

Äußere Dichtung (zur Brause)
Durchmesser:
Außen 10 mm (Innendurchmesser Messingteil 9,5 mm)
Innen 6 mm
Dicke 2 mm

Innere Dichtung (zum Wassersystem)
Durchmesser:
Außen 12 mm (Innendurchmesser Messingteil 11,4 mm)
Innen 10 mm
Dicke 1 mm

Der Kunststoffring ist so verformt dass nichts mehr messbar ist. Braucht es den tatsächlich zum dichten? Der kommt mir viel zu spröde vor…?


Beste Grüße,
Matthias

[Wabagu]

Hallo Matthias
Danke für deine Mühe. Ich bin mittlerweile ebenfalls schlauer geworden.
Der O-Ring auf der Brauseseite war noch in Ordnung.

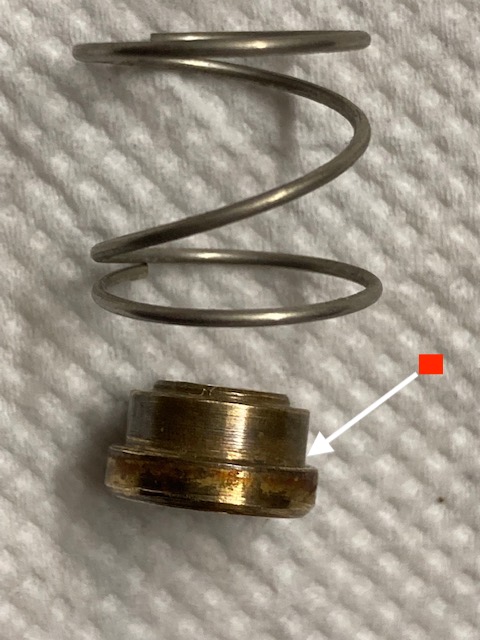

Auf der Wasserseite hat die kleine Hülse 9mm Durchmesser. Siehe Pfeil bei meinen Bildern. Ich habe mir jetzt einen Dichtring mit 9mm x 1,2mm eingebaut.
Beim Mittelteil, ich nenn den mal Stempel, kommt ein O-Ring 3mm x 1,5 drauf. Dazu muss dieser Stempel gegen den Federdruck durch die Hülse geschoben werden und ERST DANN wird der O-Ring drübergeschoben.

Der harte Kunststoffring dient nur als Schutz für den O-Ring. Beim Zusammenschrauben würde sonst durch die Drehung der O-Ring beschädigt - zermalmt. Genau dieser Ring ist mir leider abhanden gekommen. Habe das ganze jetzt provisorisch eingebaut. Zur Zeit hält es dicht.

LG
Walter

[HerrmannOnTour]

Hallo Walter,
Danke für deine Infos. Ich bin mir nicht sicher, ob an der von dir mit einem Pfeil gekennzeichneten Stelle bei mir auch eine Dichtung war…? Ich hatte das System bei mir eher so gesehen, dass die von mir mit 10 mm angegebene Dichtung auf der anderen Seite des Stempels angeordnet war… Sicher bin ich mir aber nicht mehr.

Kannst du mir einen Tipp für eine Quelle geben, wo ich die Dichtungen beschaffen kann? Sind diese denn für die Installation in Trinkwassersystemen geeignet?


Beste Grüße,
Matthias


Gesendet von iPhone mit Tapatalk

[Wabagu]

Hallo
Ich denke mal, dass diese Dichtringe alle für Trinkwasser geeignet sind.
Der dünne Ring ist kein gängiges Maß, den bekommst du wahrscheinlich nicht in einem Baumarkt oder ähnlich. Wir haben bei uns in der Stadt ein Geschäft, die Fa. Nilsson, die sind Spezialisten für Kugellager, Wellendichtungen usw. Dort habe ich die Teile bekommen.
Vielleicht hast du ähnliche bei dir in der Nähe.

LG
