Nylonrolle oberes Bett 3D-Druck

[Lincoln]

Liebe Freunde des gepflegten Reisens,

Ich bräuchte heute mal Eure Hilfe: Bei unserem JC 2006 (gelbe Ausstattung) gehen vom oberen Bett immer wieder die Nylonrollen in den seitlichen Führungsschienen verloren und verschwinden in den Ritzen der Fahrerhauskabine. Ohne Rolle läuft der seitliche Metallstift direkt auf dem Kunststoff der Führungsschiene und zerstört den nach und nach.




Beim freundlichen sind die zwar noch lieferbar, aber beim Preis von mehr als 7€/ St dachte ich mir, das wäre wohl auch ein Fall für den 3D Druck. An einen Drucker komme ich ran, hab aber keine Ahnung, wie ich die Druckdatei erzeugen könnte. Bei Thingverse und anderen Foren habe ich schon mal gesucht…

Anbei mal eine Zeichnung und Foto dazu.

Habt Ihr Ideen oder vielleicht sogar das gleiche Problem? Oder eine Druckdatei?




Danke Euch sehr!

[Never ending project]

Hallo Lincoln,
Das Problem hatte ich neulich auch, eine Rolle war plötzlich weg.....nicht wiederauffindbar. Da ich aber bezüglich neuester Herstellungsmethoden völlig unwissend bin, habe ich mir oldschool einen Ersatz gebaut mit einer Hülse aus Kabelkanalrohr, die ich mit Zweikomponentenkleber gefüllt und dann das mit Trennwachs behandelte Achsensegment eingetaucht habe, um genau die Stufenlochung zu erhalten. Zum noch leichteren Laufen gab's am Ende noch eine Hülse aus Alurohr fast spielfrei drübergeschoben.....wenn ich aber die Arbeitszeit incl. der Fehlversuche gegen 7 € beim Freundlichen gegenrechnen, komme ich auf keinen guten Stundensatz.....
Danke für die Info, daß es die Rollen beim Freundlichen gibt; hast Du zufällig die Teilnummer.?
Gruß vom Arnd aus Braunschweig

[Kasimir]

Gibt es Nylonstab auf eBay im passenden Durchmesser zu kaufen? Wenn ja, auf Länge sägen und mit der Standbohrmaschine entsprechend anpassen. Oder kennst du jemanden mit einer Drehbank? Dann wird es noch einfacher. Ich denke dass die Rollen stark belastet sind, 3D Druck ist da nicht optimal.
Oder du versuchst irgendeine bessere Lösung zu finden. Es muss einen Grund geben, dass die Rollen immer rausfallen…

[Lincoln]

Vielen Dank für Eure guten Ideen und Tipps! Ich hab noch mal nachgeschaut, die Ersatzteil Nummer bei Mercedes ist Q992012237140 für 14 mm und Q992012237140 für 16 mm - besorgt der Benz auch nur bei Westfalia. Fünf Stück sind in der Packung. Der Rollendurchmesser scheinen vorne und hinten anders zu sein.

Bei mir ist der Grund, für das rausfallen der Rollen, dass die seitlichem Führungsschienen Richtung Frontscheibe auseinandergehen. Dann hat die Rolle seitlich so viel Platz, dass sie von der Achse hüpfen kann. Ich habe als Unterstützung ein Stück Holz zwischen die seitliche Führungsschiene und das Hoch Dach geklemmt. Jetzt stimmt die Spurbreite soweit wieder.

[Lincoln]

Jetzt ist mir mit den ET Nummern ein Fehler passiert, sorry:
14mm Q982012237140
16mm Q992012237140

[Lincoln]

[fendlabrise]

Le mieux c'est de le faire usiner dans du nylon. C'est pas compliquer a réaliser.

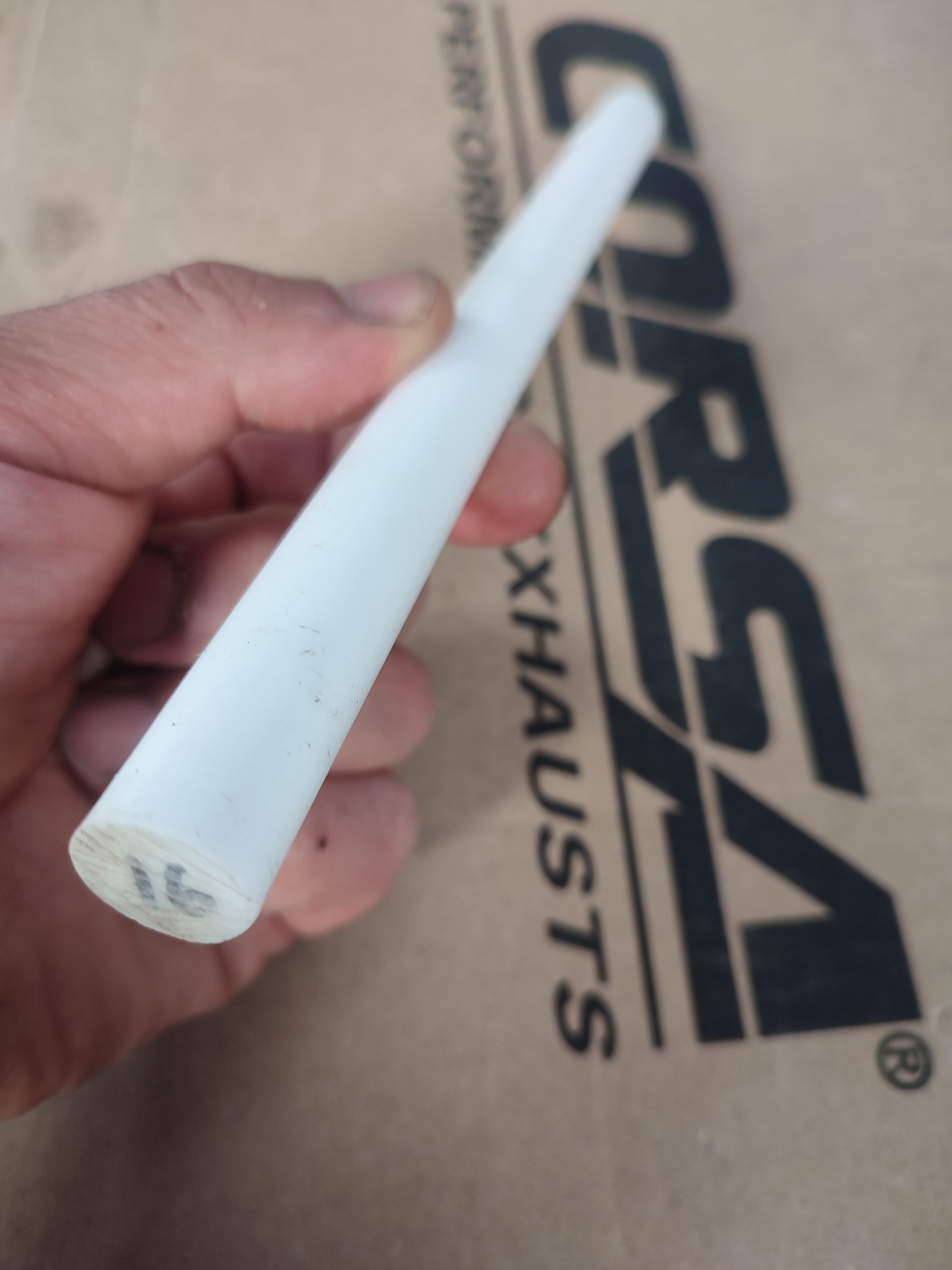

J'en ai quelque chute a la maison dont voici un morceau


[rockyiphone]

Ich bearbeitete 8-Rollen mit einer PTFE-Stange, die problemlos von einer Drehmaschine gehandhabt werden können.
