Plan wasserführende Leitungen

[ThiloKoch]

Hallo liebe JamesCook/SvenHedin Gemeinschaft,

seit ein paar Monaten sind wir stolze SvenHedin Fahrer, dank diesem Forum. Nach 22 Jahren haben wir den Wechsel vom alten JamesCook gewagt.
Nach einigen kleinen Urlauben sind wir mit versammelter Familie in Frankreich im Urlaub. Leider müssen wir feststellen, dass wir Wasser in Kellerschacht stehen haben. Es fließt täglich so viel nach, dass eine deutliche Pfütze zu sehen ist.
Eine Quelle konnten wir noch nicht ausmachen. Vermutungen hingehend zum Warmwasserboiler oder Kühlbox konnten wir noch nicht bestätigen.

Daher jetzt meine Frage: Gibt es, hat jemand Pläne wo wasserführende Leitungen im Sven Hedin verlegt sind?
Oder anders: Kennt jemand dieses Problem und hat direkt eine Lösung parat?

Grüße aus dem sonnigen Lacanau
Thilo

[ThiloKoch]

Hi, für uns ist der Kellerschacht die Durchreichmöglichkeit zwischen Schiebe und Hecktür.
Blöd, wenn man Angewohnheiten hat und denkt jeder nutzt die Selben

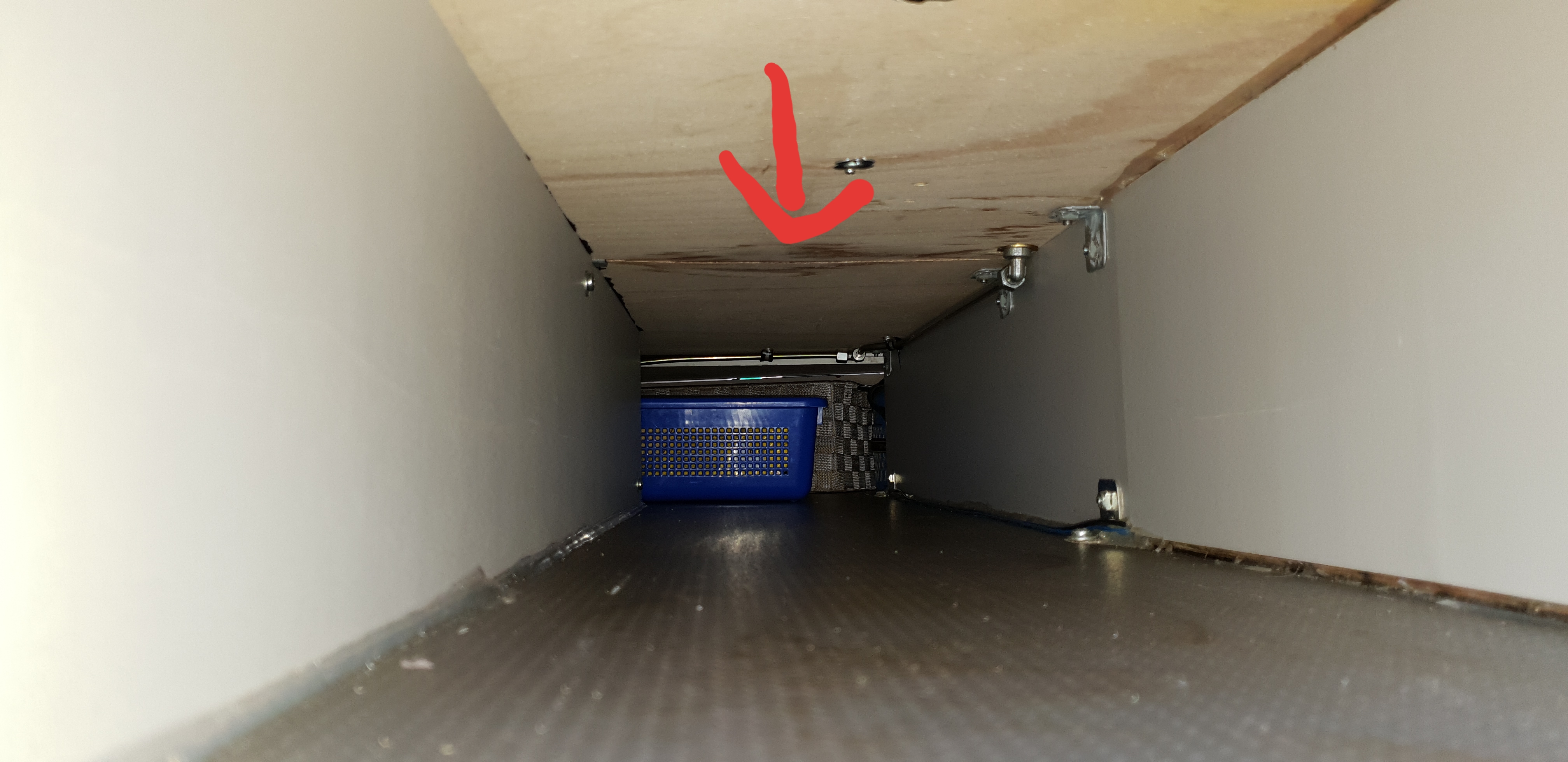

Das Wasser verteilt sich mit der Zeit auf beinahe ganzer Länge des Schachtes. Wir vermuten, dass das Wasser von der Oberseite des Schachtes kommt, etwa auf der Höhe wo die beiden Holzbretter auf Stoß liegen.
Ich habe mal ein Bild angehängt

Grüße Thilo

[E & P]

Moin Thilo...,

über eurem "Kellerschacht" ist unter dem Kleiderschrank die Webasto Heizung. Bitte die Platte >Foto< entfernen, oder auch ein großerer Durchblick wenn die Platte unten im Kleiderschrank entfernt ist...

Gruß E & P

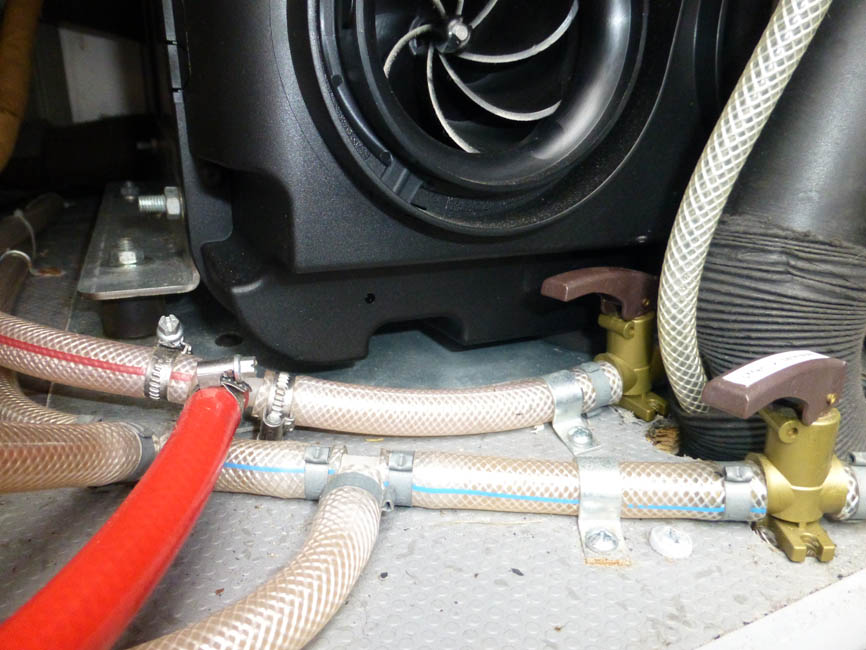

Heizung modefiziert Kopie.jpg (120.96 KiB) 13261 mal betrachtet

Der Dateianhang Heizung modefiziert Kopie.jpg existiert nicht mehr.

[E & P]

Foto II

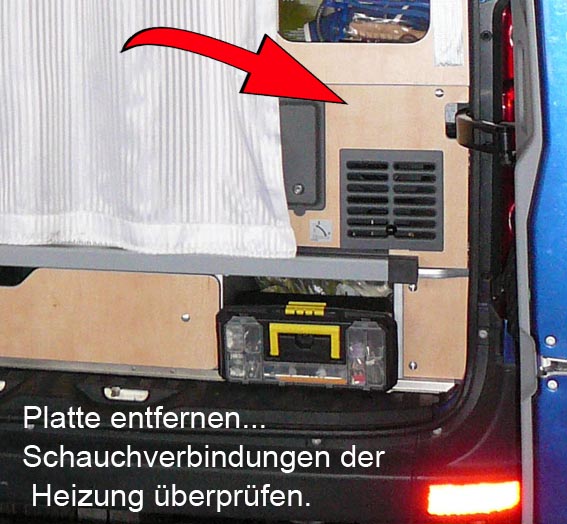

Heizung Wasser.jpg (95.23 KiB) 13244 mal betrachtet

[reinhard_f]

Wasser im Fahrzeug gehört zu den schlimmsten Schäden die es gibt. Das muss dringend und sofort behoben werden egal was es kostet, alles andere wird noch teurer

[ThiloKoch]

Moin,
Ich möchte mal ein Update geben.
Durch das Abschalten der Wasserpumpe haben wir uns bisher das Wasser weitestgehend vom Halse halten können.
Die Leitungen hinter der Klappe im Heck sind alle okay, auf dem Boden ist aber auch immer wieder ein Wasserfilm.
Die Leitungen unter der Duschtasse werden die Tage inspiziert. Mein Vater hat ein altes Endoskop aus der Praxis mitgebracht. Damit hoffen wir die Leitungen nachvollziehen zu können.
Grüße Thilo

[E & P]

Moin...in die Runde,
halte uns bitte auf dem Laufenden ob unter dem Duschtassenrand alle Quetschverbindungen dicht sind, oder eine Leckage haben wie Kalle vermutet. Wir hatten auch schon einmal Wasser im Fahrzeug. Bei uns war das Magnetventil in der alten Heizung defekt.

Grüße Peter

Wasser unter der Heizung

Webasto Leckage.jpg (158.09 KiB) 12817 mal betrachtet

[ThiloKoch]

So der Defekt ist ausgemacht!
Ein T-Stück, allerdings nicht die Vermuteten, sondern das vom Vorbesitzer nachträglich eingebaute zur Außendusche. Diese hat einen kalt und einen warm Zufluss. Nach dem wir jede Leitung je warm und kalt haben laufen lassen bildete sich schnell Wasser, als die Außendusche warm gestellt war. War erst einmal Druck auf der Leitung konnten wir zugucken wie das Wasser mehr würde.
Im Zuge dieser Arbeiten fanden wir zufällig heraus, dass unsere Webasto Dual Top Evo von 2014 Warmwasser bereitet, aber den Wohnraum nicht heizt. Die nächsten Arbeiten stehen also schon an.
Danke erstmal an alle fleißigen Köpfe da draußen!!!

Grüße Thilo

[Hwei1]

Hallo, ich bin ein Nutzer der Toilette als auch der Dusche im Sven Hedin (Erstzulassung 8.8.2013 ja das gibt es).
ich habe leider auch Wasser aus dieser Ritze die oberhalb des Schiebefachs für lange Teile ist.
Der Wassereinbruch hängt bei mir immer mit dem Duschen zusammen. Ich habe jetzt wider alles untersucht. Heizung, Duschtasse, Wasserabläufe von der Küche, Waschbecken und Duschwanne. Da ist überall nichts.
Ich glaube das kommt aus der Ritze der Pendeltür, fliesst vor die Küche und verschwindet in irgend einer Ritze.
WASSER SUCHT SICH SEINEN WEG wie mein Klempner so sagt.

Gibt es noch Hilfreiche Ideen ?

Ich werde jetzt als Hamburger mal einen Deich vor die Pendeltür schaufeln (Wasserleitblech)

Danke für nützliche Hinweise.
Holger
www.aufwind-Luftbilder.de

[E & P]

Moin... Holger,

auch wir duschen häufig, die Ritze ist bei uns durch den Duschvorhang und Druckknopf unten vor dem Wasserstrahl gesichert.
Aber wenn das Fahrzeug ungünstig steht findet das Wasser seinen Weg und läuft in der Ecke vor den Küchenblock, zusätzlich dichtet jetzt ein kleines Schwammtuch die Lücke ab... jetzt ist alles trocken.
Die Frage ist, kann bei dir soviel Wasser durch das Duschen in den Unterbau unter den Fußboden gelangen.
Berichte bitte ob das Wasserleitblech die Lösung für das Problem gewesen ist.

Alles Gute und gesund bleiben...
Peter

Das Wasser sucht seinen Weg...

Spalt unter der Pendeltür.jpg (87.03 KiB) 8716 mal betrachtet

Duschvorhang vor dem Spalt

mit Duschvorhang.jpg (83.78 KiB) 8716 mal betrachtet

[Hwei1]

Hallo, ich habe heute eingebaut und werde berichten Holger

[Timmitaler]

Hallo
wir hatten auch schon mal ein Wasserproblem im Heckbereich jedoch nur bei Regen um Duschtasse und Schublade im Heckbereich.Es stellte sich eine defekte Dichtung der 3. Bremsleuchte als Fehler heraus. Nur mal zur Info

Lg

[Hwei1]

Danke für die Antworten und Fotos. Nach sehr langer Sucherei habe ich einen nicht fest verschraubten Schlauch im Bereich der Aussendusche gefunden. Ich bin happy das es nicht die Heizung ist.
