(S) Füllstandgeber Frischwassertank für T1N

[flott.weg]

Den hats vor geraumer zeit noch bei günzl gegeben. scheint nicht mehr vorrätig zu sein. hat noch wer einen übrig?

danke und grüße
jan

[Dray]

Konnten Sie es finden? Wenn nicht, gebe ich dir einen Tipp.

Mfg.Ray

[HerrmannOnTour]

Ich bin dabei einen aus Edelstahl nachzubauen. Leider noch nicht alle Teile da. Vom alten Geber würde ich dabei den Schwimmer und den Tankdeckel sowie die Stecker weiter nutzen. Zur internen Verkabelung ist ja viel geschrieben worden, das würde ich so auch wieder aufbauen (müssen).

@Dray: gerne auch Alternativen benennen, danke


Viele Grüße,
Matthias

[Bisiac]

Ciao amici JC,
se può essere di aiuto.
Buona serata

[Dray]

Ich bin dabei einen aus Edelstahl nachzubauen. Leider noch nicht alle Teile da. Vom alten Geber würde ich dabei den Schwimmer und den Tankdeckel sowie die Stecker weiter nutzen. Zur internen Verkabelung ist ja viel geschrieben worden, das würde ich so auch wieder aufbauen (müssen).

@Dray: gerne auch Alternativen benennen, danke


Viele Grüße,
Matthias

Hallo Matthias!

Es gäbe drei Alternativen:

1.der Gems Sensors LS-600E 010-0736

Lo=350
L1=110
L2=230
L3=315

Max 48VDC, 5A, 10VA

wird nicht mehr produziert und durch ein gleiches oder funktionell gleichwertiges Produkt ersetzt:

Barksdale Control Products

Typ: UNS 2300-ABS/VA/PG29

Art.-Nr.: 0117-112 D

EI.-Bel. 100VAC 0,5A 10VA/W

Ser. Nr.: 417206/31

WVC-T-Nr.: 506952

Made in Germany

Mercedes Benz Teile-Nummer: Q 900001506842 Benennung: Wasserfühler

Ich empfehle, bei Barksdale ein Angebot einzuholen, da die Mercedes-Händler damit ihren Gewinn erzielen.

2.Wenn Sie über Geschicklichkeit und Geduld verfügen, reparieren Sie sich selbst:

https://t4-wiki.de/wiki/Geber_G33_(Wass ... vltkaSW-WI

3. Ich kenne einen zuverlässigen Spezialisten in Polen, der Wasserstandsanzeiger auf Bestellung repariert und baut, aber seine Telefonnummer kann ich nur in einer privaten Nachricht nennen.

Nun, Sie haben drei Alternativen zur Auswahl. Ich habe mich für den dritten entschieden und die Reparatur ist im Gange, da meinem Sensor auch der Magnetring fehlte, weil der Vorbesitzer meines JC versucht hatte, ihn zu reparieren, und ihn dabei kaputt gemacht hatte.

[MaZe]

Hallo,

nach etwas Recherche bin ich auch auf folgenden Artikel gestoßen. Hat jemand Erfahrung damit? Was sind eure Meinungen?
Kann man evtl. den Geber auch an das vorhandene Zentraldisplay anschließen?

https://www.youtube.com/watch?v=_PagSMdUXW0
https://www.fraron.de/anzeigepanels-sch ... -85860015/
https://www.fraron.de/anzeigepanels-sch ... -85860005/

LG Magnus

[RockTheCook]

Hallo Matze,

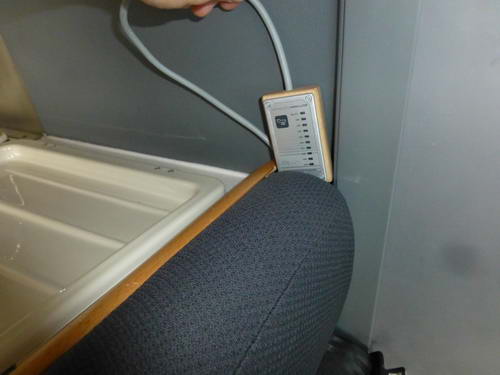

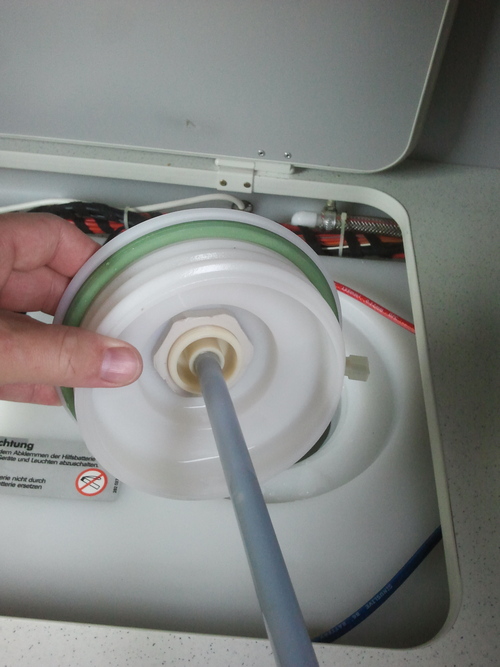

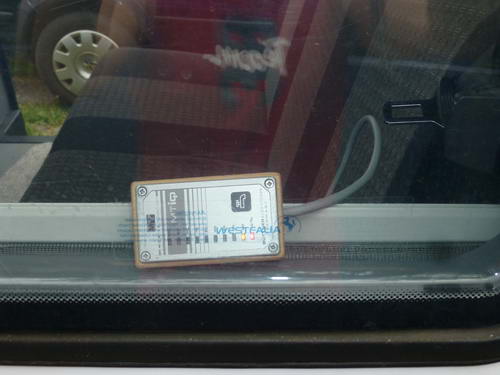

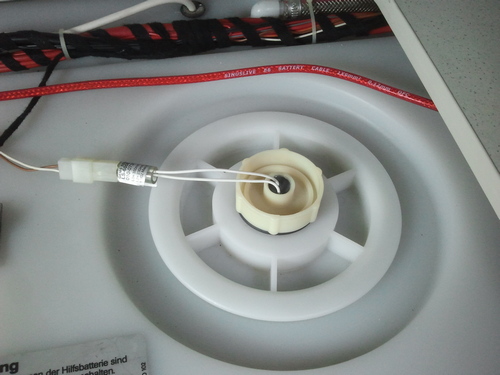

ich habe genau diesen verbaut und finde ihn super. Der Einbau ist sehr leicht: den alten rausschrauben, der neue passt exakt, dann nur noch die Kabel anschließen. Ich habe das Display an ca. 1,5 m Kabel fliegend angeschlossen. Es liegt links von der Sitzbank. Wenn ich Wasser einfülle, stelle ich es ins Fenster und kann so beim Einfüllen sehen, wann voll ist und gleichzeitig von drinnen immer nachschauen, wie viel noch übrig ist. Die 10-schrittige Anzeige ist schon viel besser. Die Proportionen stimmen natürlich nicht (1 Strich = 10 L), da der Wassertank nicht auf jeder Höhe die gleiche Fläche hat (Batteriefach), aber das Display ist deutlich hilfreicher, als das Display über dem Fahrer. Ich kann mir nicht vorstellen, dass man den Geber ans Zentraldisplay anschließen kann. Das Original arbeitet mit 3 Reedkontakten für 3 Füllstände - das passt so gar nicht zusammen mit den 10 Widerstandswerten dieses Messtyps. Ambitionierte Elektroniker bekommen da sicher etwas hin - aber ich selbst sehe auch keinen Bedarf, im Gegenteil: mich interessiert vor allem beim Kochen, Duschen usw., wie viel Wasser noch drin ist, dann ist das Display im Wohnraum viel praktischer. Aber sicher gibt es auch den Wunsch bei manchen, während der Fahrt nachzuschauen. Dann könnte man das Display immer noch so anbringen, dass man vom Fahrersitz auch draufschauen kann. Was mir auffiel: nach 1 oder 3 Jahren setzt sich Kalk ab - dann verschiebt sich die Anzeige. Putzen, entkalken oder neu kalibirieren (den Poti drehen) hilft.


2012-08-07 08.37.48 - Kopie.jpg (82.56 KiB) 5564 mal betrachtet

2012-08-07 08.38.49 - Kopie.jpg (127.84 KiB) 5564 mal betrachtet

2017-07 Cook 01.JPG (35.47 KiB) 5564 mal betrachtet

2017-07 Cook 02.JPG (39.85 KiB) 5564 mal betrachtet

Fotos von nach dem Einbau und der Verkabelung fehlen leider

Liebe Grüße
Peter

[flott.weg]

Hallo Matze,

ich habe genau diesen verbaut und finde ihn super. Der Einbau ist sehr leicht: den alten rausschrauben, der neue passt exakt, dann nur noch die Kabel anschließen. Ich habe das Display an ca. 1,5 m Kabel fliegend angeschlossen. Es liegt links von der Sitzbank. Wenn ich Wasser einfülle, stelle ich es ins Fenster und kann so beim Einfüllen sehen, wann voll ist und gleichzeitig von drinnen immer nachschauen, wie viel noch übrig ist. Die 10-schrittige Anzeige ist schon viel besser. Die Proportionen stimmen natürlich nicht (1 Strich = 10 L), da der Wassertank nicht auf jeder Höhe die gleiche Fläche hat (Batteriefach), aber das Display ist deutlich hilfreicher, als das Display über dem Fahrer. Ich kann mir nicht vorstellen, dass man den Geber ans Zentraldisplay anschließen kann. Das Original arbeitet mit 3 Reedkontakten für 3 Füllstände - das passt so gar nicht zusammen mit den 10 Widerstandswerten dieses Messtyps. Ambitionierte Elektroniker bekommen da sicher etwas hin - aber ich selbst sehe auch keinen Bedarf, im Gegenteil: mich interessiert vor allem beim Kochen, Duschen usw., wie viel Wasser noch drin ist, dann ist das Display im Wohnraum viel praktischer. Aber sicher gibt es auch den Wunsch bei manchen, während der Fahrt nachzuschauen. Dann könnte man das Display immer noch so anbringen, dass man vom Fahrersitz auch draufschauen kann. Was mir auffiel: nach 1 oder 3 Jahren setzt sich Kalk ab - dann verschiebt sich die Anzeige. Putzen, entkalken oder neu kalibirieren (den Poti drehen) hilft.

2012-08-07 08.37.48 - Kopie.jpg
2012-08-07 08.38.49 - Kopie.jpg
2017-07 Cook 01.JPG
2017-07 Cook 02.JPG

Fotos von nach dem Einbau und der Verkabelung fehlen leider

Liebe Grüße
Peter

ahoi peter.

hast du zufällig den link zum passenden artikel?

danke und grüße
jan

[RockTheCook]

Gerne doch

Hier beim Hersteller:
https://www.votronic.de/index.php/de/pr ... dsanzeigen

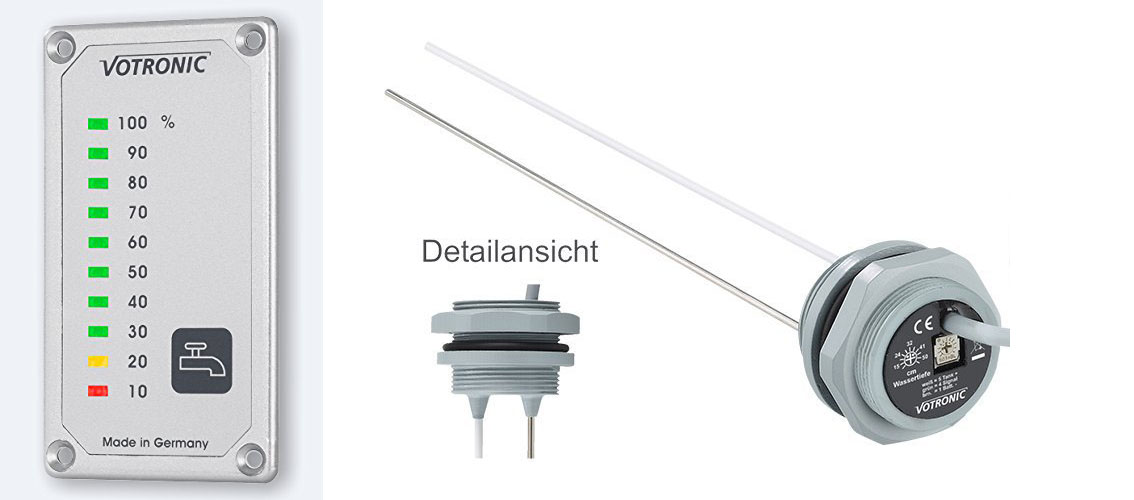

Links als Bild auch gleich der Tankgeber. Die gibts natürlich auch bei anderen Versendern, ist schnell geguckelt.
Hier noch ein Video dazu:
https://www.youtube.com/watch?v=_PagSMdUXW0

Viele Grüße und viel Erfolg!
Peter

[Achter]

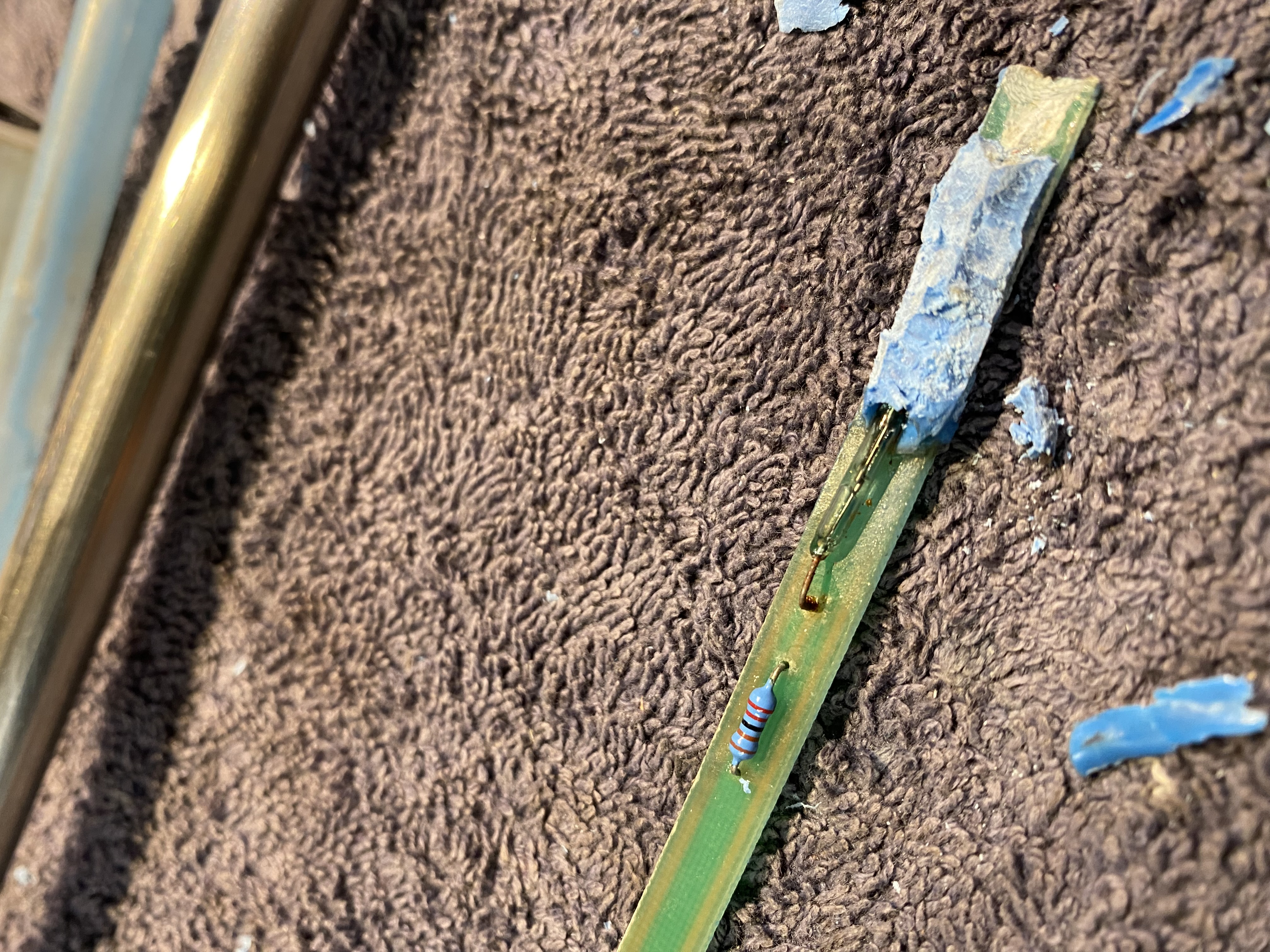

Hallo, ich habe gerade auch meinen Tankgeber ausgebaut.
Es ist einiges oxidiert, weiß jemand zufällig, wo ich die ReedKontakte und die wiederstände her bekomme ?


[komposti]

Versuch es doch mal bei WWW/conrad.de

BG Thomas

[iCook]

Hallo,

es gibt einen Beitrag mit einer Zeichnung, in der die einzelnen Widerstände aufgeführt sind. Beschaffen müßtest Du selber.

https://forum.james-cook-freunde.de/vie ... eed#p46454

Diesbezüglich steht dort auch geschrieben: "it won't work with normal reed switches". Ich weiß nicht was das bedeutet.

---

Alternativ ist ein aktuell ein Stück Fülsstandsgeber verfügbar hier:

https://www.mybusparts.de/fuellstandgeb ... -cook.html

Beste Grüße

Wolf

[iCook]

Nachtrag:

- Die alternativen Lösungen von Votronic existieren und funktionieren.
- Ich persönlich würde immer auf Original gehen (meine Meinung), um zusätzliche Displays zu vermeiden und die Anzeige im Zentraldisplay zu haben
(Ich persönlich finde es auch nicht schön, Anzeigen für Solar- oder Batteriecomputer, etc. sichtbar in die Möbelfronten zu platzieren,
aber das ist ein anderes Thema)
- Der Original Füllstandsgeber ist weiterhin verfügbar via Manfred Ermel oder mybusparts oder andere Lieferanten.
- Immer mal wieder hat werder der eine noch der andere Lagerbestand.
- Ich habe mir einen Füllstandsgeber auf Lager gelegt.

[frankbouteraa]

Hallo zusammen,

Ich habe mir aktuell den Sensor für Frischwassertank und Grauwassertank über Mercedes bei Westfalia besorgt, ist dort aktuell Lieferbar, da die beiden Sensoren jetzt 20 Jahre gehalten haben, hoffe ich, das die neuen es auch so lange tun, ich mag die Informationen auch eher Original über das Westfalia Display.

Gruß Frank

[Lechrisl]

Hi Frank,

könntest du bitte beide TN teilen und was du dafür bezahlt hast?

Danke LG
Chris
