Gimmicks aus dem 3d Drucker

[bodinski]

Hallo liebe JC-Freunde
ich habe kleine Tools (Gimmicks) mit meinem 3d Drucker entworfen, die vielleicht für den Einen oder Anderen nützlich sein könnten. Als 3d-Programm nutze ich Autodesk Fusion 360 (für privaten Gebrauch kostenlos) und zum Slicen Cura (kostenlos) oder Simplify (ca. 180,-EUR). Als Filament nehme ich hauptsächlich PLA, manchmal aber auch PETG (für stark beanspruchte Teile). Alle Module werden nur geklickt. Da ich selber einen T1N fahre, sind natürlich die meisten Teile für dieses Model entworfen worden, aber mit kleinen Änderungen passen sie auch in andere Modelle (z.B. T1 – dafür sind schon Teile abgeändert worden) und sonstige Wohnmobile (weshalb ich mich auch entschlossen habe, „Modellübergreifend“ ein neues Thema einzurichten). Da sehr viele meiner Teile an der Reling (Bad und Wohnraum) befestigt werden, würde ich mich freuen, wenn mir jemand Profil-Zeichnungen mit Maßangaben von anderen Modellen (z.B. NCV3 oder Sven Hedin) per PN zu Verfügung stellen könnte. Die STL-Dateien (3d Basisdaten) werden von mir, hier jedem zugänglich, kostenlos zur Verfügung gestellt. Solltet ihr keine Möglichkeit haben die Teile zu drucken, gibt’s hier im Forum einige, die diese Aufträge gerne für euch übernehmen werden (z.B. woodz, dieser hat schon sehr viel für Mitglieder gedruckt und ich denke, alle waren mit seiner Leistung zufrieden).
So jetzt hier erst noch einmal die Teile, die schon veröffentlicht worden sind mit den dazu gehörenden STL Dateien.

[bodinski]

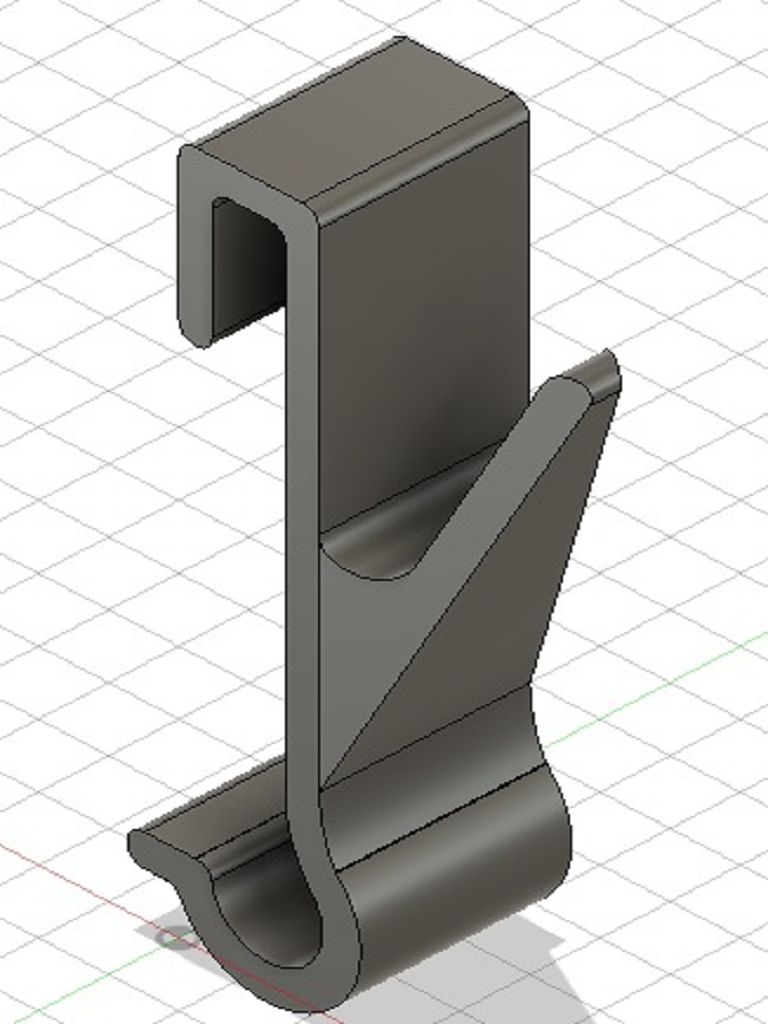

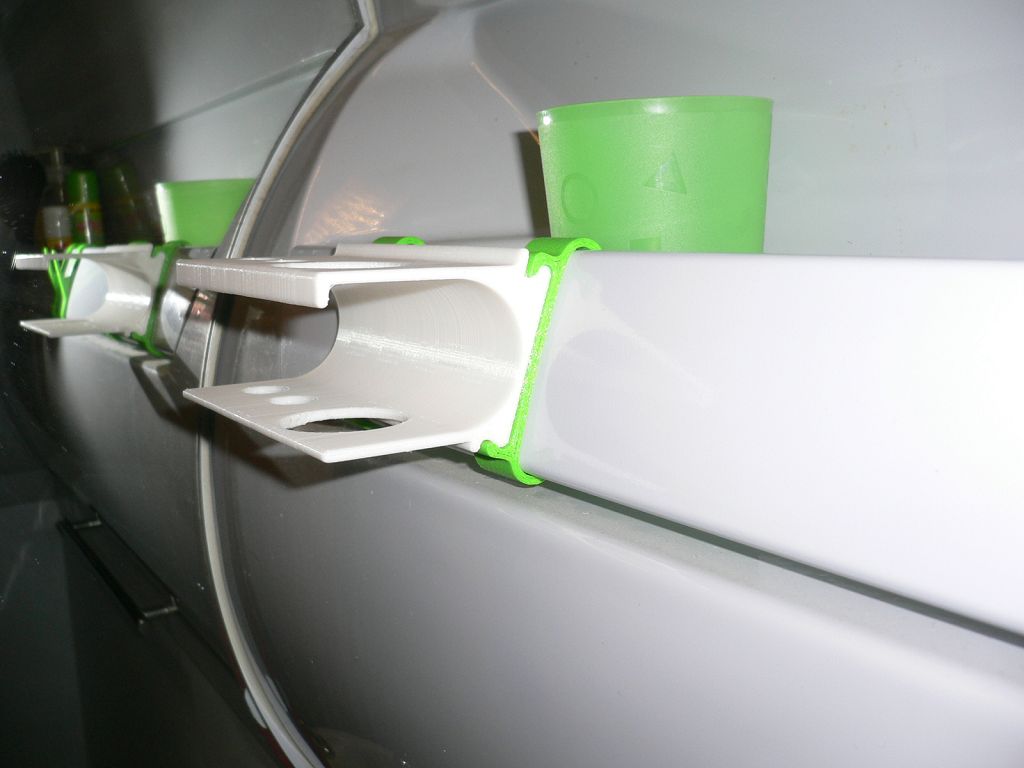

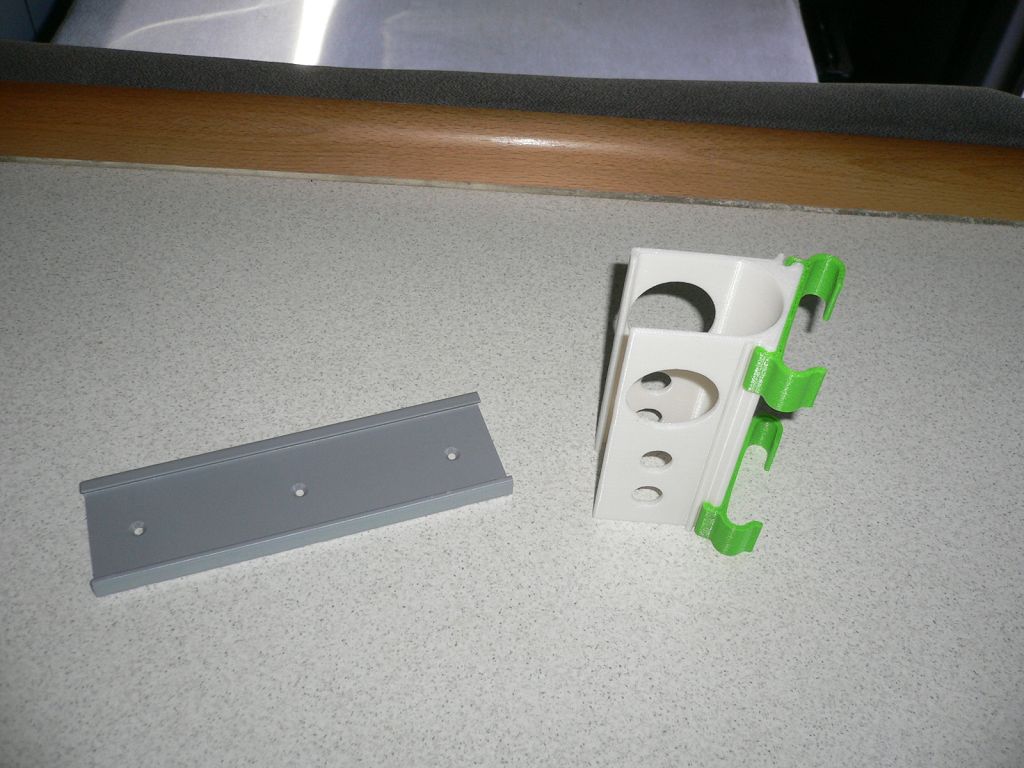

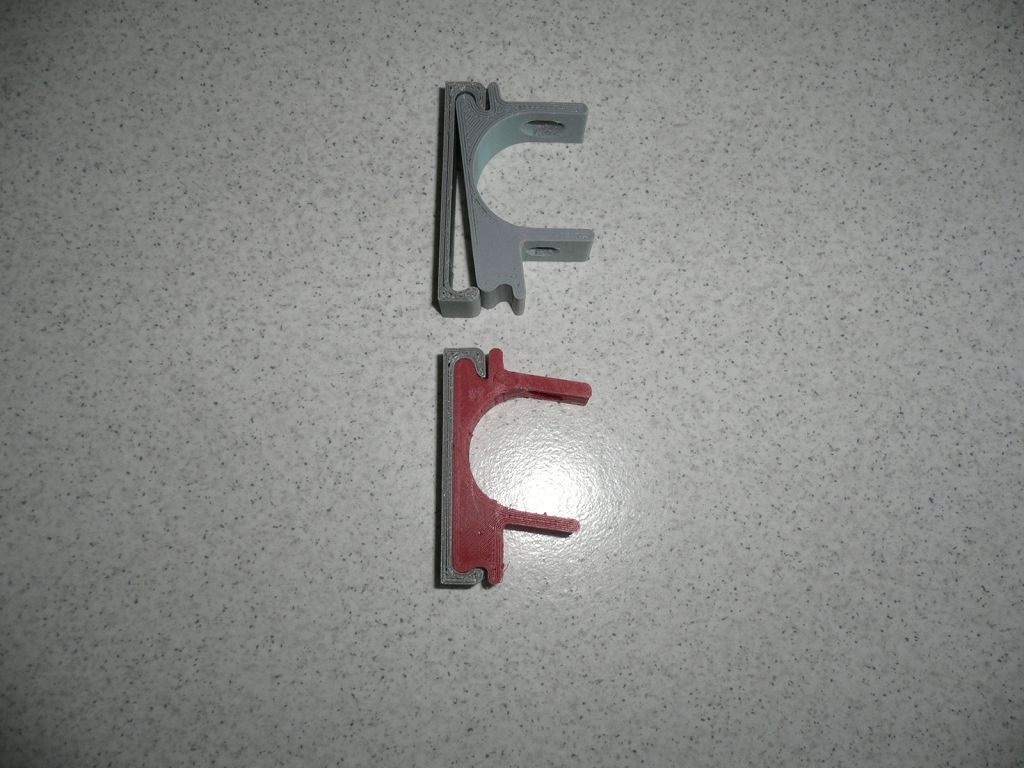

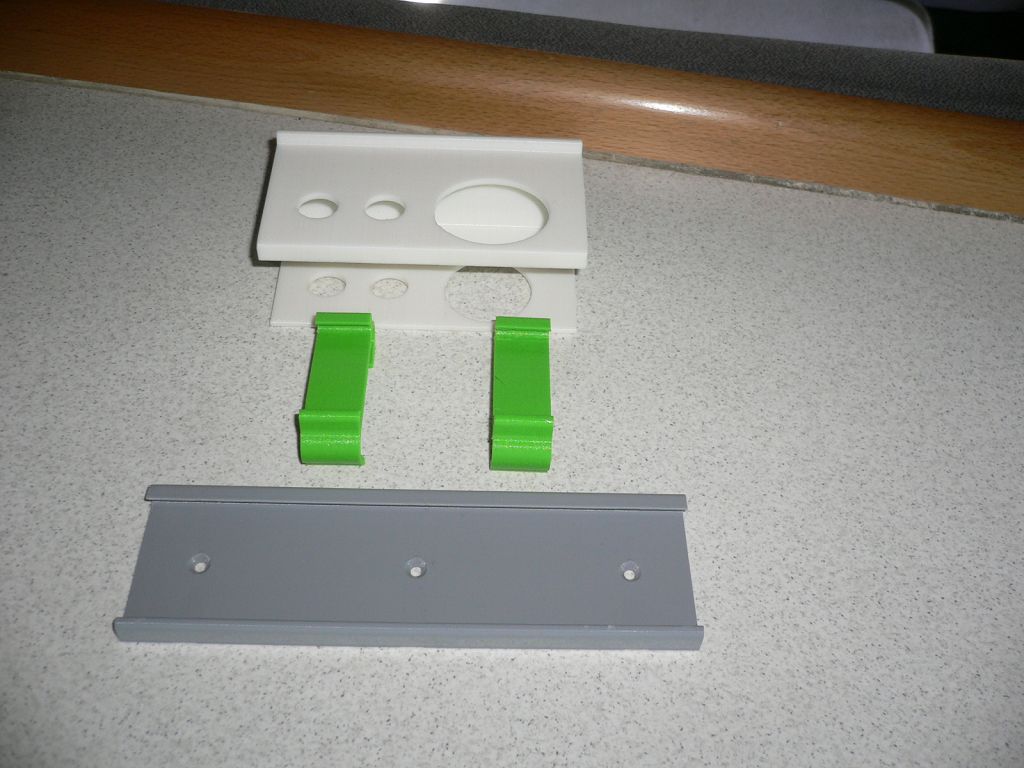

So, jetzt erstmal zu den Neuerungen: ich habe 3 Halter gezeichnet (zum klicken, zum kleben und zum Schrauben - dadurch passen sie auch für andere Mobile), in welche dann die verschiedenen Module eingeklickt werden (zum Kleben nehme ich rückstandslos entfernbare Powerstrips - gibts von TESA, 3M und anderen). Die Halter haben standardmäßig eine Breite von 20mm und können bis 240mm gefertigt werden. Sollten Module größere Halterbreiten benötigen, werden sie jeweils mit den Modulen bereitgestellt. Auf den Bildern könnt ihr sehen, wie das System funktioniert. Noch ein Wort zu den ClickModulHaltern, diese werden mit der großen U-Seite oben in die Reling eingehängt, mit einem Finger vorsichtig nach unten gedrückt und dann das kleinere untere U mit Gefühl über die Unterkante der Reling gestülpt bis der Halter einrastet. Die Halter können vor Montage auch kurz in heißes Wasser gelegt werden, dadurch werden sie noch flexibler.
Die einzelnen Module werden dann oben in die Aussparung eingeschoben und unten reingedrückt

[bodinski]

…und hier das 1. Modul,

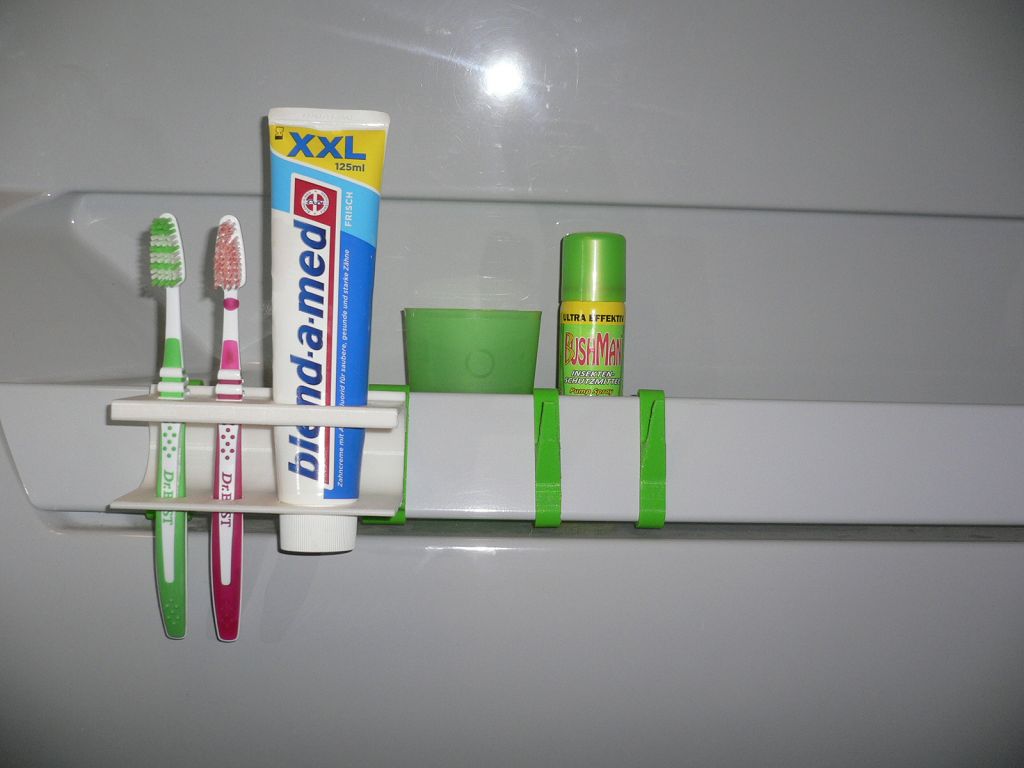

ein Zahnputzzeug-Halter für Dr. Best Classic Zahnbürsten und Zahnpasta (XXL) von Blend-a-med, Oral-B und Parodontax.
Viel Spass beim Drucken – nächste Woche, nächstes Modul

[bodinski]

wie versprochen – 2. Modul

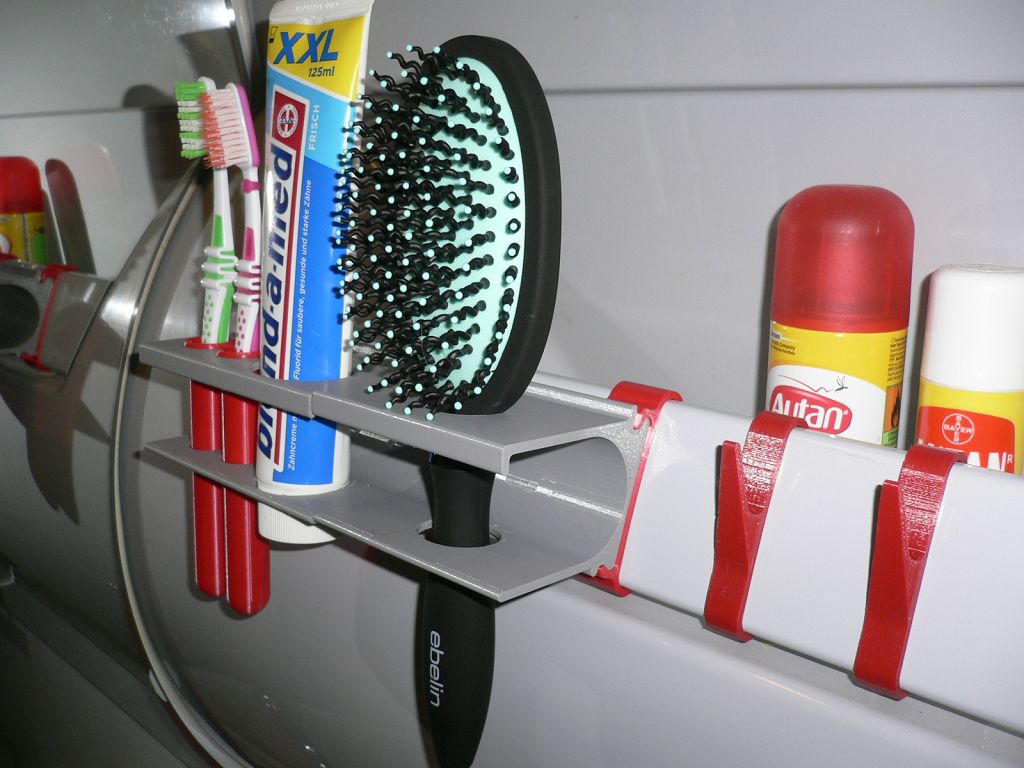

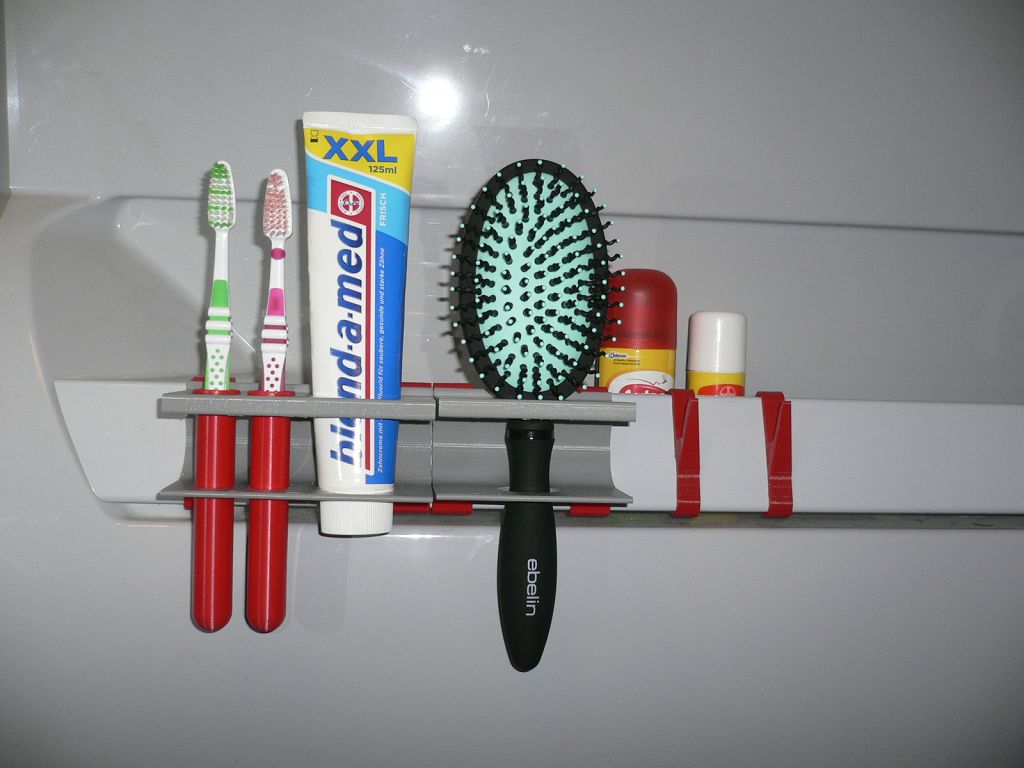

ich stelle euch heute einen Halter für Haarbürsten vor (finde ich persönlich praktisch, weil hinter der Reling „ fliegt sie immer nur rum“). Desweiteren habe ich noch eine 2. Version des Zahnputzhalters gezeichnet (dort kann man auch andere Zahnbürsten und Zahn-Utensilien unterbringen). Außerdem findet ihr unten die neuen Clickmodul- und Schraub/Klebe- Modulhalter zum Download
Viel Spass

[bodinski]

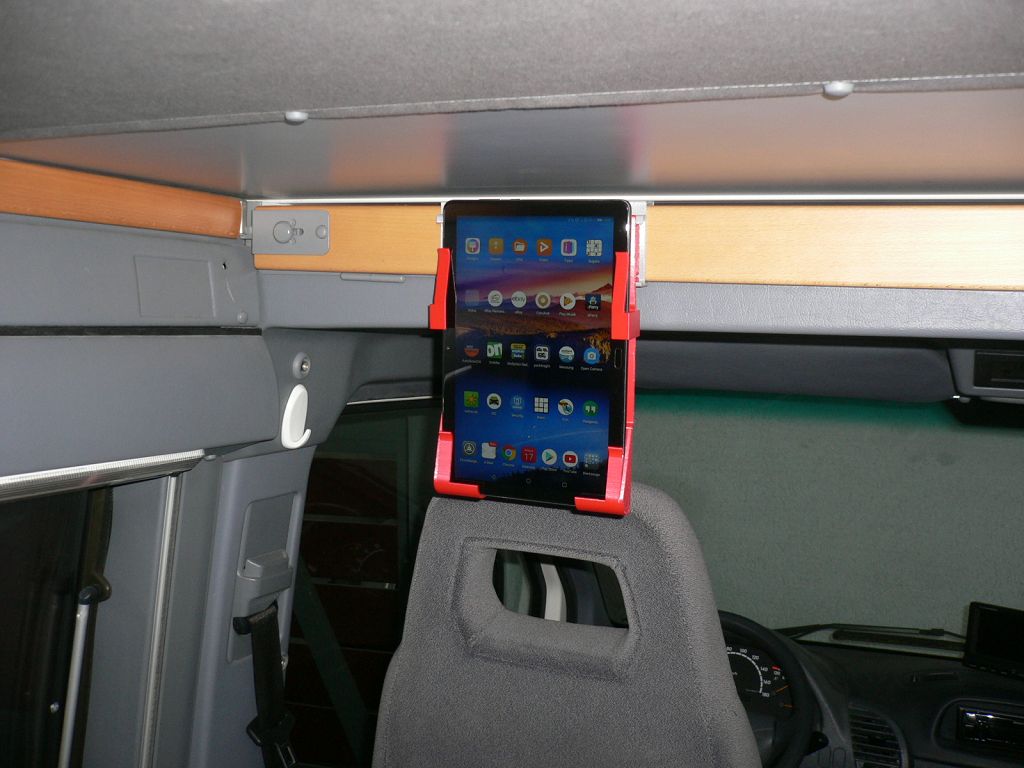

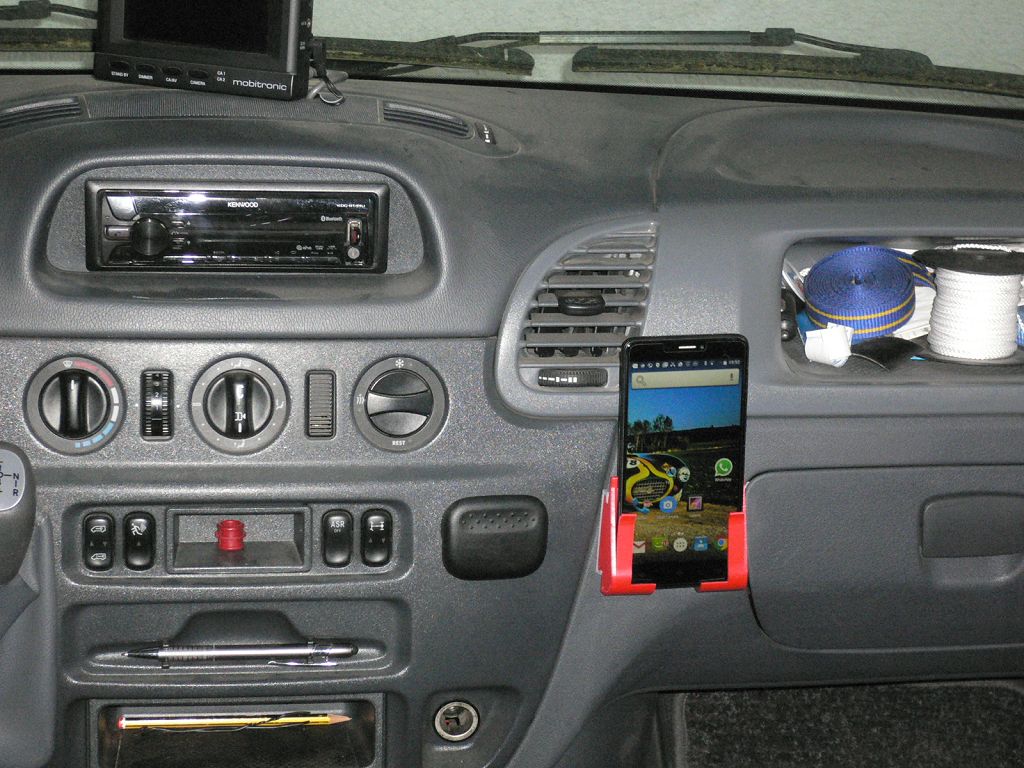

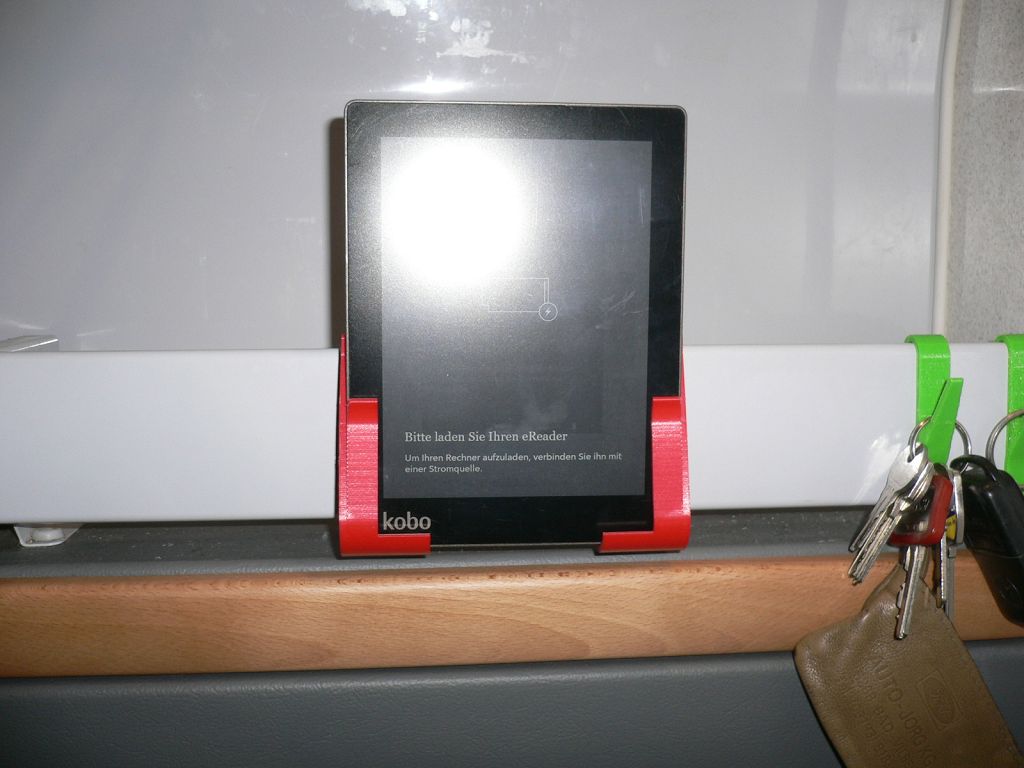

Leider hat sich bis heute noch niemand gefunden, der mir eine Profil-Zeichnung mit Maßangaben von anderen Modellen (z.B. NCV3 oder Sven Hedin) per PN zu Verfügung stellen konnte. Daher habe ich mich entschlossen, dem 1. der mir diese Zeichnungen erstellt, nachstehende Handy/ebook Halter und Tablet-Halter oder den Satz Tablet-Deckenhalter exclusiv und in Wunschfarbe (schwarz, weis, grau, grün, rot, blau, gelb) zukommen zu lassen (die Module funktionieren, befinden sich aber noch im Beta-Stadium und werden noch laufend optimiert). Ich denke, dies ist Anreiz genug und hoffe, dass sich einer findet.

[freigeist]

Hallo bodinski !

Sehr kreativ , Klasse

[Jürgen]

Moin, moin!
Also ich muß sagen, echt cool die Sachen und Ihr scheint ja auch noch Spaß an der Sache zu haben. Die Halter im Bad finde ich besonders praktisch.
Gruß Jürgen

[woodz]

Auch hier mein Angebot den Druckservice auf Spendenbasis zu übernehmen, für Diejenigen, die keine Möglichkeit haben das selbst zu tun. Farben kann ich erweitern. Bitte Farbwunsch, Exemplar und Anzahl via PN an mich. Oder hier öffentlich eine Sammelbestellung initiieren.

Grüße woodz

[AndiP]

Moin woodz,

Wie war das, nur in pla, oder hast du auch anderen Kunststoff an start?

Hintergrund: ich brauche eine Abdeckung für die Gangschaltungsumlenkung am Getriebe. Bei MB nicht mehr lieferbar. Habe schon ein Probeteil in pom gedruckt. Muss ich noch mal ändern, traue pla aber auch unter dem Wagen keine lange Lebensdauer zu. Zwar kein UV, aber viel Wasser, Wärme, Erschütterungen...

Andi

[woodz]

Servus Andi,

siehe hier

[bodinski]

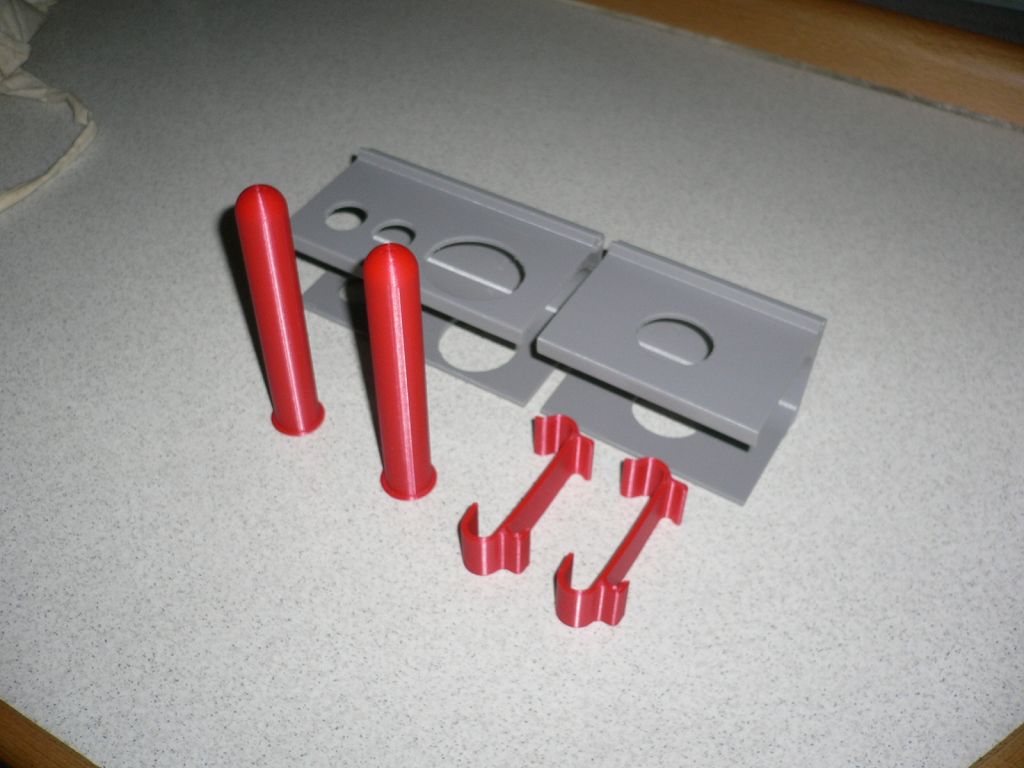

Auf Grund der Anfrage von MichaBS habe ich hier 2 Erweiterungen (für Version 1 und 2) der Zahnputzhalter erstellt. Diese können natürlich auch einzeln und kombiniert verwendet werden.

[bodinski]

hier Modul 3

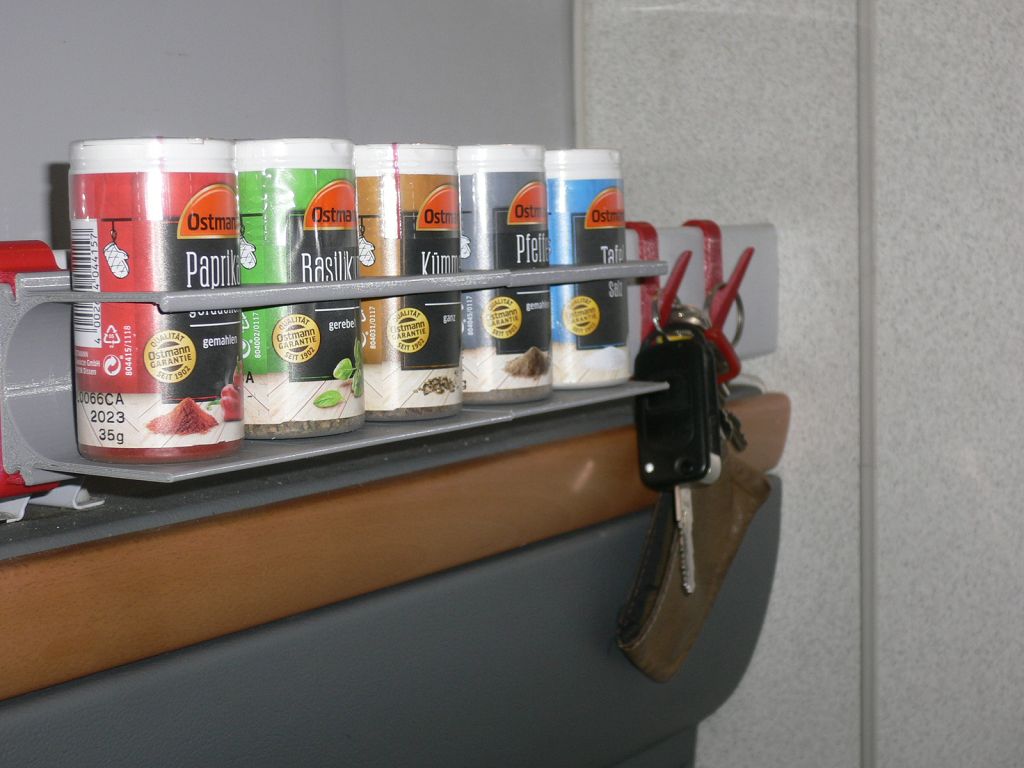

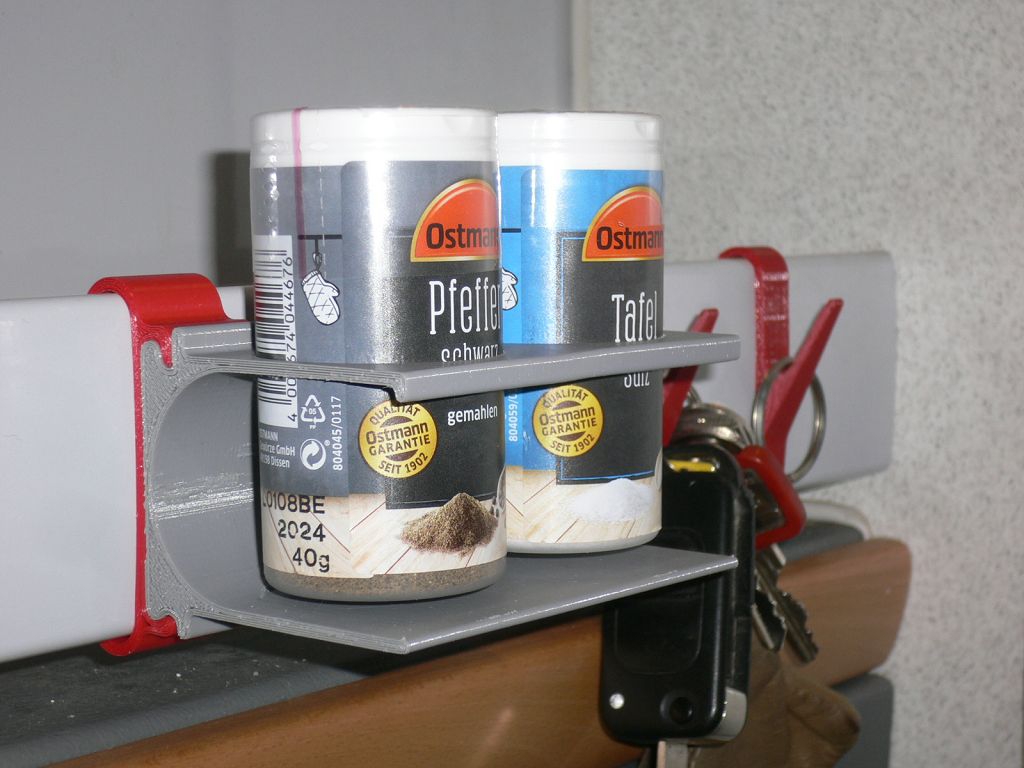

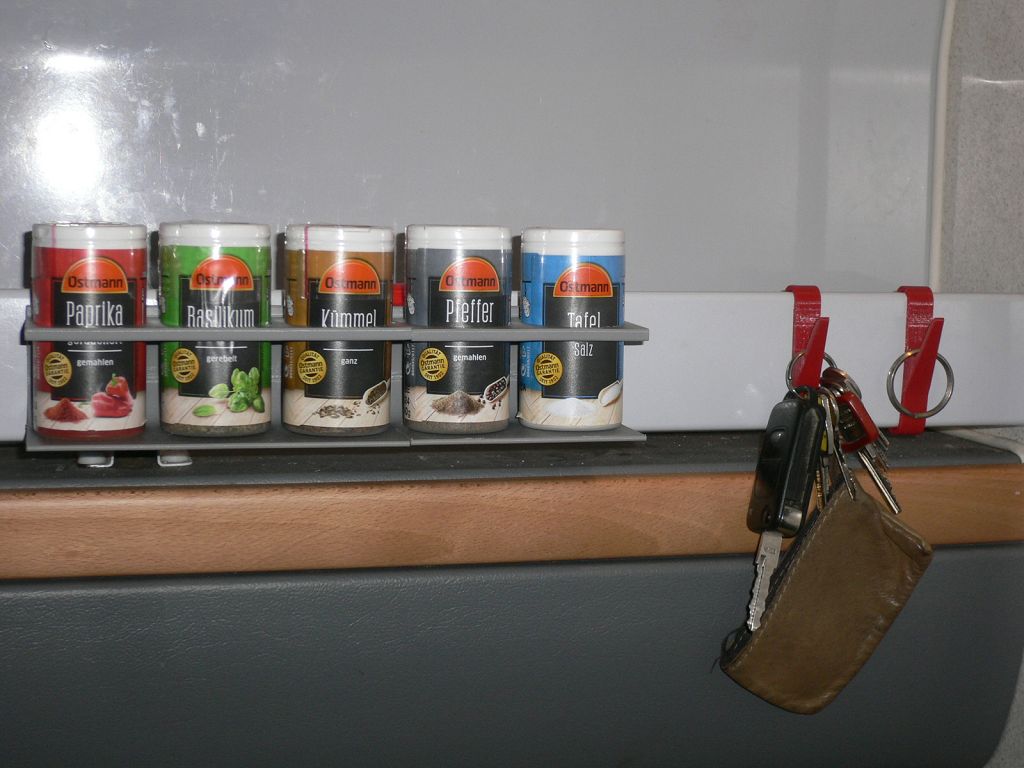

Ich habe für die Küche einen Gewürzhalter für Ostmann Gewürze (oder kleine Marmeladengläser -gibt’s in den meisten Supermärkten) gezeichnet, jeweils mit Aussparungen für 2, 3 oder 5 Dosen. Wie ihr auf den Bildern sehen könnt, kann man diese sowohl vor als auch hinter die Reling aber auch kombiniert mit Cliphaltern befestigen. Natürlich geht’s auch in Verbindung mit Schraub/Klebehalter. So könnt ihr diese auch zu Hause (z.B. an der Wand oder der Innenseite der Küchentüren) verwenden.
… und jetzt viel Spaß

[TomTom008]

Hallo Bodinski,

super Sache und Mega nützlich diese Dinge.
Ich habe mal das Profil aus ein NCV3 abgepaust und bemaßt.
Ich hoffe das hilft Dir weiter, wenn Du weitere Infos benötigst, einfach Fragen.

Liebe Grüsse
Tom


[E & P]

Moin... Bodinski,

Hallo Bodinski,

super Sache und Mega nützlich diese Dinge.
Ich habe mal das Profil aus ein NCV3 abgepaust und bemaßt.

für dich zur Info der Sven Hedin hat die gleichen Profile. Es ist eine super Arbeit und es sind tolle Ideen...

"Die STL-Dateien (3d Basisdaten) werden von mir, hier jedem zugänglich, kostenlos zur Verfügung gestellt."

Auch eine Leistung die nicht selbstverständlich ist.

Viele Grüße und gesund bleiben

Peter

.

Bad

Profil 1.jpg (60.27 KiB) 17287 mal betrachtet

Küche

Profil 2.jpg (95.76 KiB) 17287 mal betrachtet

Hecktür

Profil 3.jpg (83.24 KiB) 17287 mal betrachtet

[AndiP]

Moin, es gibt übrigens für Toilettenpapier einen kleinen Kerndurchmesser. Die Rollen passen nicht an den Halter. Ich messe demnächst mal den Durchmesser.

Andi
