Klappbare Kopfstütze Rücksitzbank

[Netsrac]

...Ich sehe auf deinem Bild, dass unter dem Besteckkasten ja auch noch Schrauben mit U-Scheibe sind. Sind die original dran
und bekomme ich den Besteckkasten auch raus wenn ich nur die 3 Schrauben im Besteckkasten löse?
...

Hallo Jens,

die drei Schrauben mit U-Scheiben, die auf dem Foto dort zu sehen sind, gehen nicht durch den schwarzen Plastikkasten. Der wird dort nur stirnseitig von einer kleinen Schraube gehalten und auf der anderen Stirnseite (Fz.aussen) ist er in den Schlitz über diesem Holzklotz geschoben. Weitere Schrauben gibt's dann von der Innenseite der Kastens.
Sollte das nicht bei Dir genauso sein? Meiner Auto ist von 2005.

Carsten (wieder ohne Schnee)

[Netsrac]

...Ich hoffe das Klavierband hält wenn meine Kurze beim Runterklettern auf die Kopfstütze steigt ...

Das Klavierband wird's schon halten, aber Stoff und Polster der Kopfstütze sacken in der Mitte manchmal etwas runter - ist aber nicht schlimm.

Carsten

[Epeg]

In dem Polster der Kopfstütze sind Kunsstoffstäbe eingearbeitet die das durchhängen eigtl. verhindern sollen.

Entweder brechen sie, oder geben mit der Zeit nach.
Ist bei uns auch so obwohl da keiner drauf rum klettert.

Man könnte den Bezug aufmachen......... oder damit Leben.

[Jens L]

die drei Schrauben mit U-Scheiben, die auf dem Foto dort zu sehen sind, gehen nicht durch den schwarzen Plastikkasten. Der wird dort nur stirnseitig von einer kleinen Schraube gehalten und auf der anderen Stirnseite (Fz.aussen) ist er in den Schlitz über diesem Holzklotz geschoben. Weitere Schrauben gibt's dann von der Innenseite der Kastens.

Hallo Carsten,

danke für den Hinweis, hatte heute mal Zeit und hab den Besteckkasten raus. Jetzt komme ich auch an die hinteren Schrauben der Kopfstütze.
Der Rest ergibt sich glaube von selbst.
Werde heute die Teile bestellen und nächste Woche mit dem Umbau beginnen.

Gruß Jens

[Jens L]

Hallo zusammen,

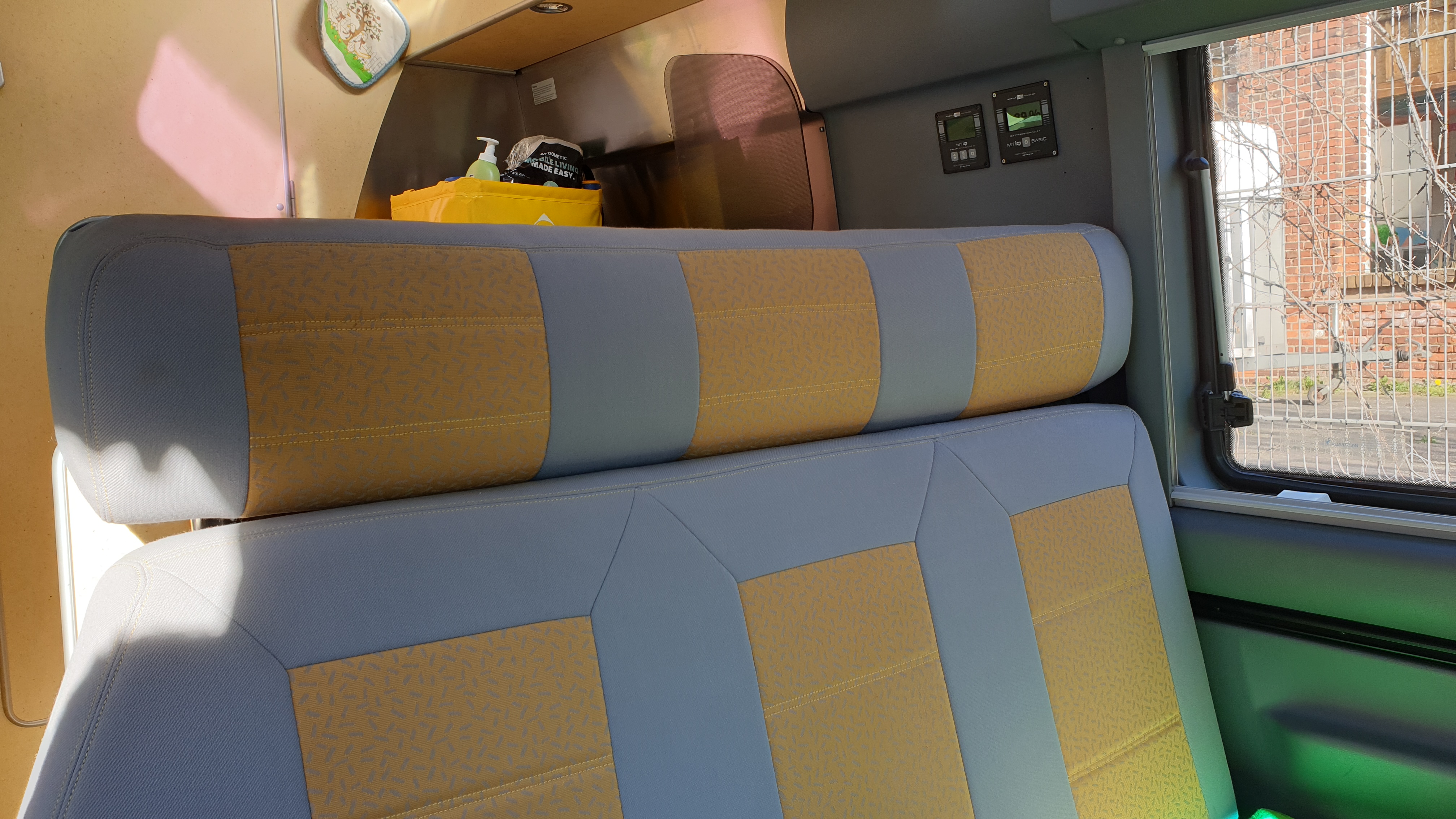

es ist vollbracht, die klappbare Kopfstütze ist fertig. Nach dem ich sie ab hatte habe ich die Feder in der Küchenplatte mit einem Hobel und Stechbeidel entfernt. Die dazu gehörige Nut in der Kopfstütze ist vom Scharnier abgedeckt. Dadurch sitzt die ganze Kopfstütze ca. 5mm tiefer was nicht groß auffällt und von vor hängt sie nicht mehr so durch.
An der rechten Seite musste ich noch das überstehende Brett der Kopfstütze kürzen und den Bezug neu antackern.
Dann hab ich die Hubstütze an das Eisengestell mittels gewindegebohrtem Loch befestigt. Dann 2 Doppelkugelschnäpper zu einrarasten montiert und fertig.
Kosten ca. 50 € und 4,5 Stunden Zeit.
Alles im allem eine echte Bereicherung der neue Stauraum und die Funktion ist Spitze. Meine klare Empfehlung.
Werde mir demnächst noch ein dünnes Brett einbauen aber im Moment sind ja die Baumärkte zu.

Danke nochmal für eure Beiträge und Fotos und ein Hoch dem Erfinder.

Schöne Ostern noch
Gruß Jens

[Kasimir]

Sieht gut aus, sicher sehr praktisch.
Im ersten Moment dachte ich, die Kopfstütze wäre an zwei Druckdämpfern senkrecht hoch gefahren und nicht geklappt. Das wäre dann absolutes next Level

[Landcruiser]

Hallo Jens.
Welche Gasdruckfeder hast Du da verwendet und wo bekommt man so etwas am besten?
Danke.

[Jens L]

Hallo Balko,

hier die Klappenstütze:
https://www.amazon.de/gp/product/B009G0 ... UTF8&psc=1

hier die Doppelkugelschnäpper:
https://www.amazon.de/gp/product/B0058G ... UTF8&psc=1

hier das Klavierband:
https://www.amazon.de/gp/product/B07GJQ ... UTF8&psc=1

Viel Spaß beim Umbau.

Gruß Jens

[Landcruiser]

Moin Jens.
Tausend Dank für die schnelle und tolle Hilfe.
Sachen sind schon bestellt.
Habe gestern schon alles auseinandergehalten und bereite heute den Sperrholzkasten vor, der das Fach bilden wird.
Alles Gute.
Balko
